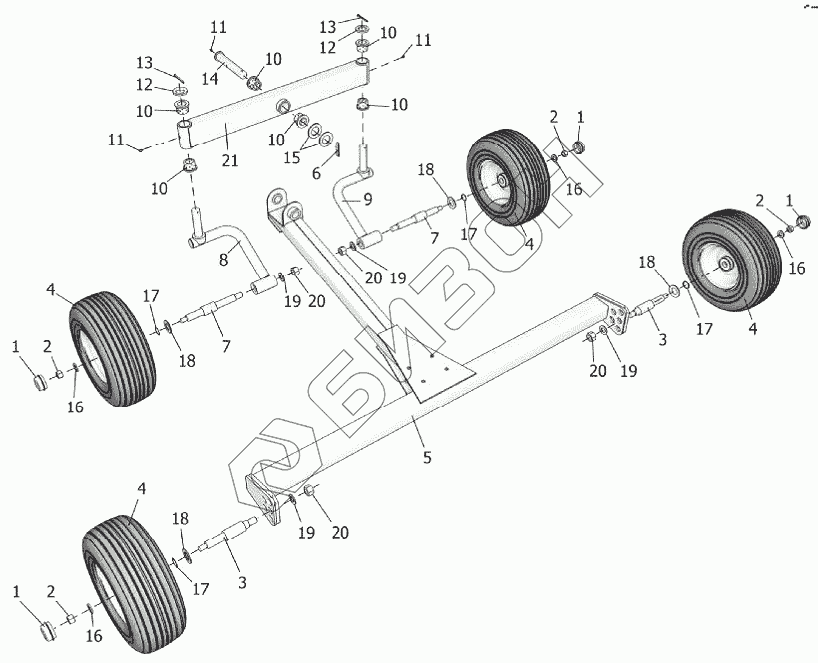

Графический каталог запасных частей к технике: Клевер ГРП-810 "Kolibri Duo". Шасси тележки
1
1
1
1
2
2
2
2
3
3
4
4
4
4
5
6
7
7
8
9
10
10
10
10
10
10
11
11
11
12
12
13
13
14
15
16
16
16
16
17
17
17
17
18
18
18
18
19
19
19
19
20
20
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | CAP 052 PUSH ON | Колпак |
Загрузка ...
|
|
| 2 | ISO 7042-M16-8 | Гайка |
Загрузка ...
|
|
| 3 | ГРП-811.05.02.607 | Ось |
Загрузка ...
|
|
| 4 | V-557B01-NA71J | Колесо в сборе |
Загрузка ...
|
|
| 5 | ГРП-811.05.02.060 | Сница |
Загрузка ...
|
|
| 6 | 8х45.019 | Шплинт |
Загрузка ...
|
|
| 7 | ГРП-811.05.02.605 | Ось |
Загрузка ...
|
|
| 8 | ГРП-811.05.02.040А-01 | Труба |
Загрузка ...
|
|
| 9 | ГРП-811.05.02.040А | Труба |
Загрузка ...
|
|
| 10 | 30405030 | Втулка фланцевая |
Загрузка ...
|
|
| 11 | 1.1 Ц6 | Масленка |
Загрузка ...
|
|
| 12 | ГРП-810.03.02.407 | Шайба |
Загрузка ...
|
|
| 13 | 5х50.019 | Шплинт |
Загрузка ...
|
|
| 14 | ГРП-810.03.02.603 | Ось |
Загрузка ...
|
|
| 15 | С30.01.019 | Шайба |
Загрузка ...
|
|
| 16 | ГРП-811.05.02.404 | Шайба |
Загрузка ...
|
|
| 17 | ГРП-811.05.02.402 | Шайба |
Загрузка ...
|
|
| 18 | ГРП-811.05.02.403 | Шайба |
Загрузка ...
|
|
| 19 | А.20.01.019 | Шайба |
Загрузка ...
|
|
| 20 | ISO 7042-M20-8 | Гайка |
Загрузка ...
|
|
| 21 | ГРП-811.05.02.050 | Балка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
