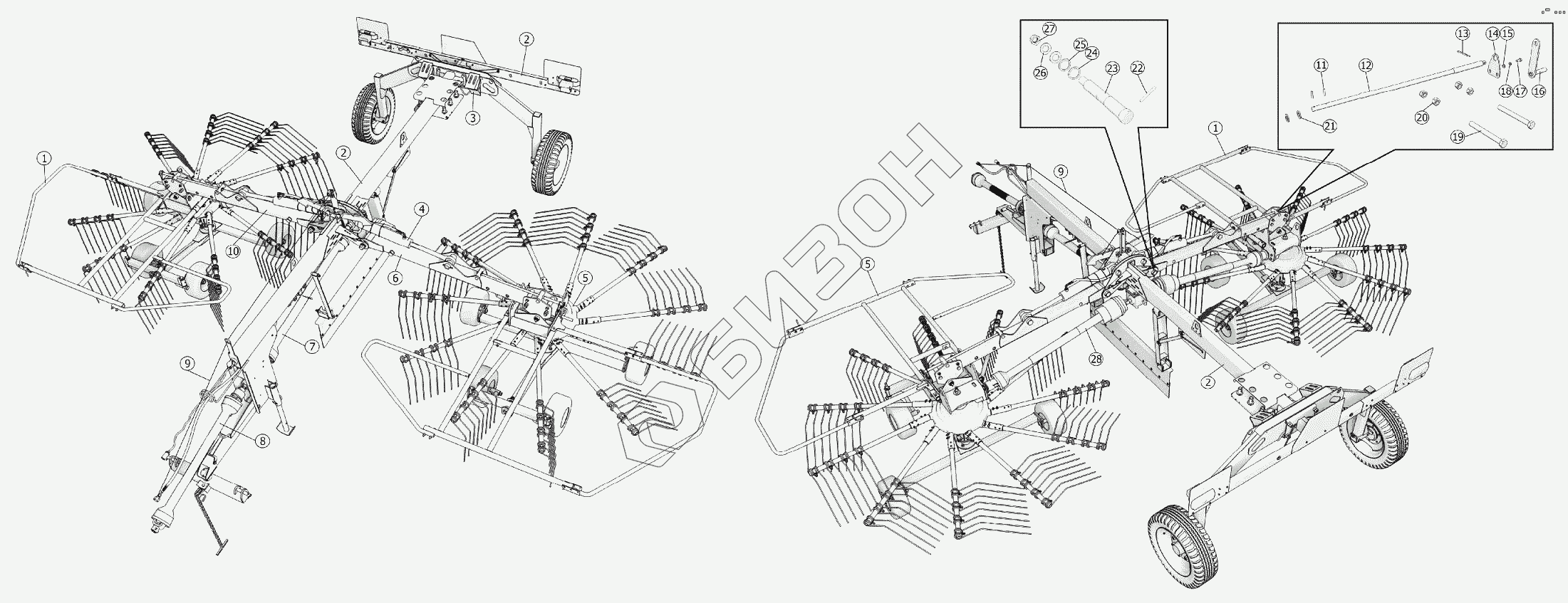

Графический каталог запасных частей к технике: Клевер ГРП-815. Общий вид
1
1
2
2
2
3
4
5
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ГРП-811.05.00.000А | Ротор |
Загрузка ...
|
|
| 2 | ГРП-815.01.00.000 | Шасси |
Загрузка ...
|
|
| 3 | 142.29.00.250 | Упор противооткатный |
Загрузка ...
|
|
| 4 | ГРП-815.09.00.000 | Установка гидрооборудования |
Загрузка ...
|
|
| 5 | ГРП-811.05.00.000А-01 | Ротор |
Загрузка ...
|
|
| 6 | ГРП-810.02.00.050-01 | Балка ротора |
Загрузка ...
|
|
| 7 | 1035/1350/KH/X351-X351 | Карданный вал |
Загрузка ...
|
|
| 8 | 1035/1400/KH/X355.3-94 | Карданный вал |
Загрузка ...
|
|
| 9 | ГРП-811.00.00.010 | Шнур |
Загрузка ...
|
|
| 10 | ГРП-810.02.00.050 | Балка ротора |
Загрузка ...
|
|
| 11 | Штифт6x30 | Штифт 6x30 |
Загрузка ...
|
|
| 12 | ГРП-811.00.00.601А | Рычаг |
Загрузка ...
|
|
| 13 | Шплинт2.5x64.019 | Шплинт2.5x64.019 |
Загрузка ...
|
|
| 14 | ГРП-810.00.00.401 | Кронштейн |
Загрузка ...
|
|
| 15 | ШайбаC.10.01.019 | Шайба C.10.01.019 |
Загрузка ...
|
|
| 16 | ГРП-811.00.00.100 | Ручка |
Загрузка ...
|
|
| 17 | БолтМ10-6gx25.88.019 | Болт М10-6gx25.88.019 |
Загрузка ...
|
|
| 18 | Шайба10T65Г019 | Шайба 10T 65Г019 |
Загрузка ...
|
|
| 19 | БолтМ20-6gx180.88.019 | Болт М20-6gx180.88.019 |
Загрузка ...
|
|
| 20 | ГайкаМ20-6H.6.019 | Гайка М20-6H.6.019 |
Загрузка ...
|
|
| 21 | ШайбаС.16.01.019 | Шайба С.16.01.019 |
Загрузка ...
|
|
| 22 | ШтифтА.8x65.60С2 | Штифт А.8x65.60С2 |
Загрузка ...
|
|
| 23 | ГРП-810.01.00.601-01 | Ось |
Загрузка ...
|
|
| 24 | ГРП-810.01.00.401 | Шайба |
Загрузка ...
|
|
| 25 | ГРП-810.01.00.401-01 | Шайба |
Загрузка ...
|
|
| 26 | ШайбаC.30.01.019 | Шайба C.30.01.019 |
Загрузка ...
|
|
| 27 | ГайкаМ30DIN985 | Гайка М30 DIN 985 |
Загрузка ...
|
|
| 28 | 60105/1400/KH/637-16P | Карданный вал |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
