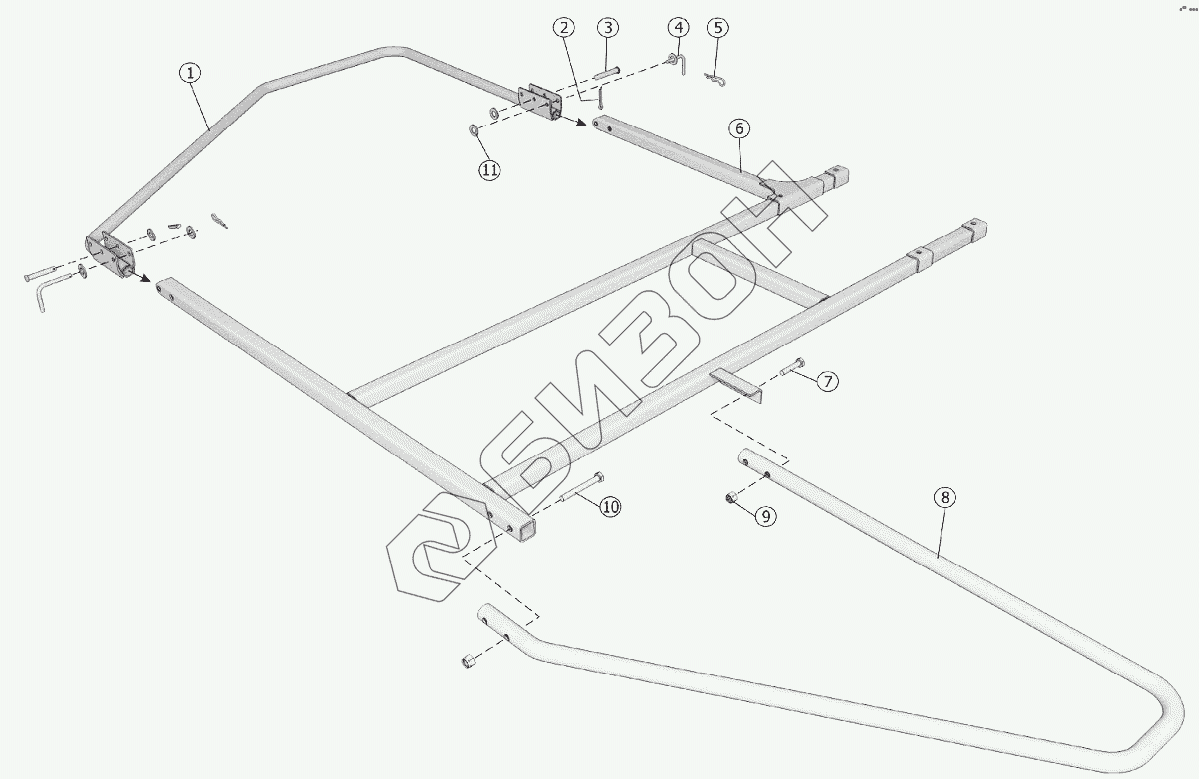

Графический каталог запасных частей к технике: Клевер ГРП-815. Ограждение ГРП-811.05.04.000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 ГРП-811.05.04.020 Труба ограждения
Загрузка ...
2 Шплинт3,2x20.019 Шплинт 3,2x20.019
Загрузка ...
3 Ось6-10Ы2х60.СтЗ Ось6-10Ы2х60.СтЗ
Загрузка ...
4 ГРП-810.03.04.030 Фиксатор
Загрузка ...
5 Шплинт2.2x28.019 Шплинт2.2x28.019
Загрузка ...
6 ГРП-810.03.04.010 Ограждение
Загрузка ...
7 БолтМ12-6gx60.88.019 Болт М12-6gx60.88.019
Загрузка ...
8 ГРП-810.03.04.805 Труба
Загрузка ...
9 ГайкаМ12-6Н.6.019 Гайка М12-6Н.6.019
Загрузка ...
10 БолтМ12-6gx100.88.019 Болт М12-6gx100.88.019
Загрузка ...
11 ШайбаС.10.01.019 Шайба С.10.01.019
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
