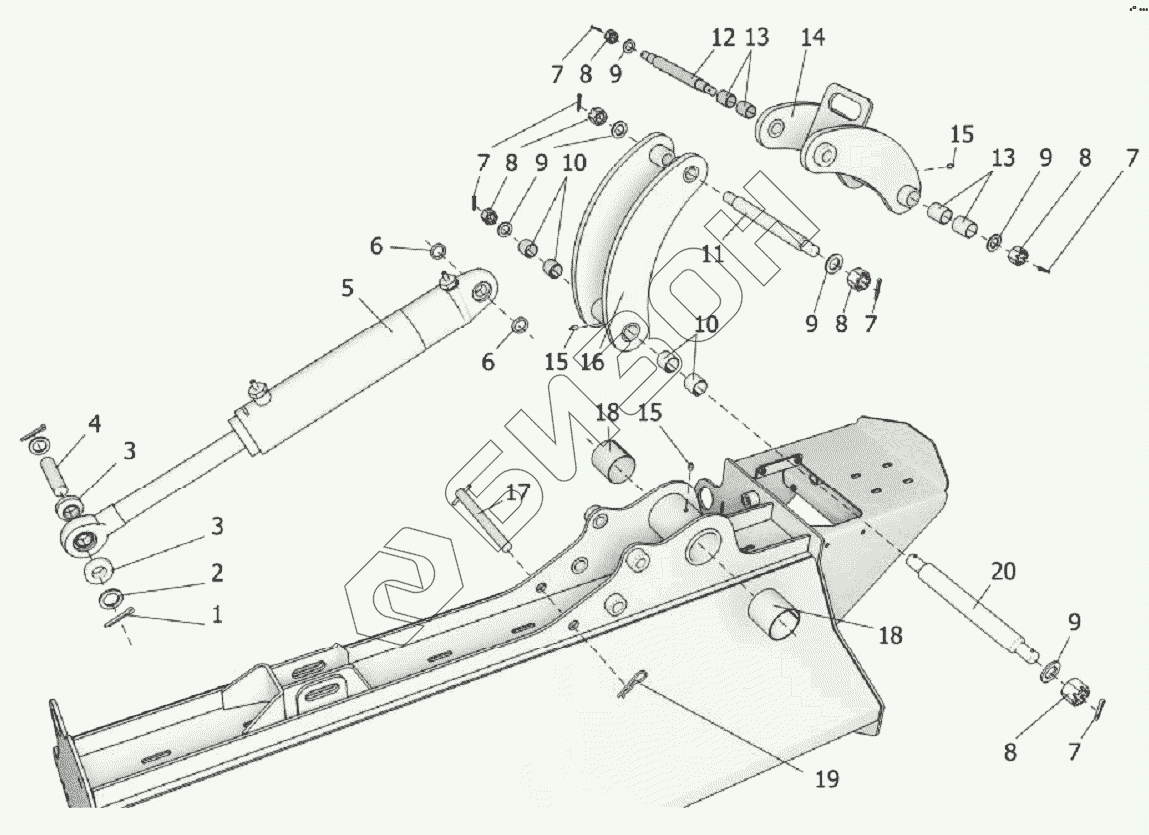

Графический каталог запасных частей к технике: Клевер КДК-184. Механизм поворота
1
2
3
3
4
5
6
6
7
7
7
7
7
8
8
8
8
8
9
9
9
9
9
10
10
11
12
13
13
14
15
15
15
16
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 6,3х36.019 | Шплинт |
Загрузка ...
|
|
| 2 | С24.01.019 | Шайба |
Загрузка ...
|
|
| 3 | КДК-184.00.00.607 | Втулка |
Загрузка ...
|
|
| 4 | 2-25b12х120.35.Ц9хр | Ось |
Загрузка ...
|
|
| 5 | Ц 80.40.320.01.38 | Гидроцилиндр |
Загрузка ...
|
|
| 6 | КДК-184.00.00.606 | Втулка |
Загрузка ...
|
|
| 7 | 4х40.019 | Шплинт |
Загрузка ...
|
|
| 8 | М20-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 9 | С20.01.019 | Шайба |
Загрузка ...
|
|
| 10 | MU TFP 30х34х30 | Втулка |
Загрузка ...
|
|
| 11 | КДК-184.00.00.602 | Ось |
Загрузка ...
|
|
| 12 | КДК-184.01.00.611 | Ось |
Загрузка ...
|
|
| 13 | MU TFP 30х34х40 | Втулка |
Загрузка ...
|
|
| 14 | КДК-184.01.00.170 | Дуга |
Загрузка ...
|
|
| 15 | 1.2.Ц6хр | Масленка |
Загрузка ...
|
|
| 16 | КДК-184.00.00.050 | Дуга |
Загрузка ...
|
|
| 17 | КДК-184.00.00.080 | Фиксатор |
Загрузка ...
|
|
| 18 | MU TFP 80х85х80 | Втулка |
Загрузка ...
|
|
| 19 | 2.5,0х90.019 | Шплинт пружинный ОСТ 23.2.2-79 |
Загрузка ...
|
|
| 20 | КДК-184.00.00.605 | Ось |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
