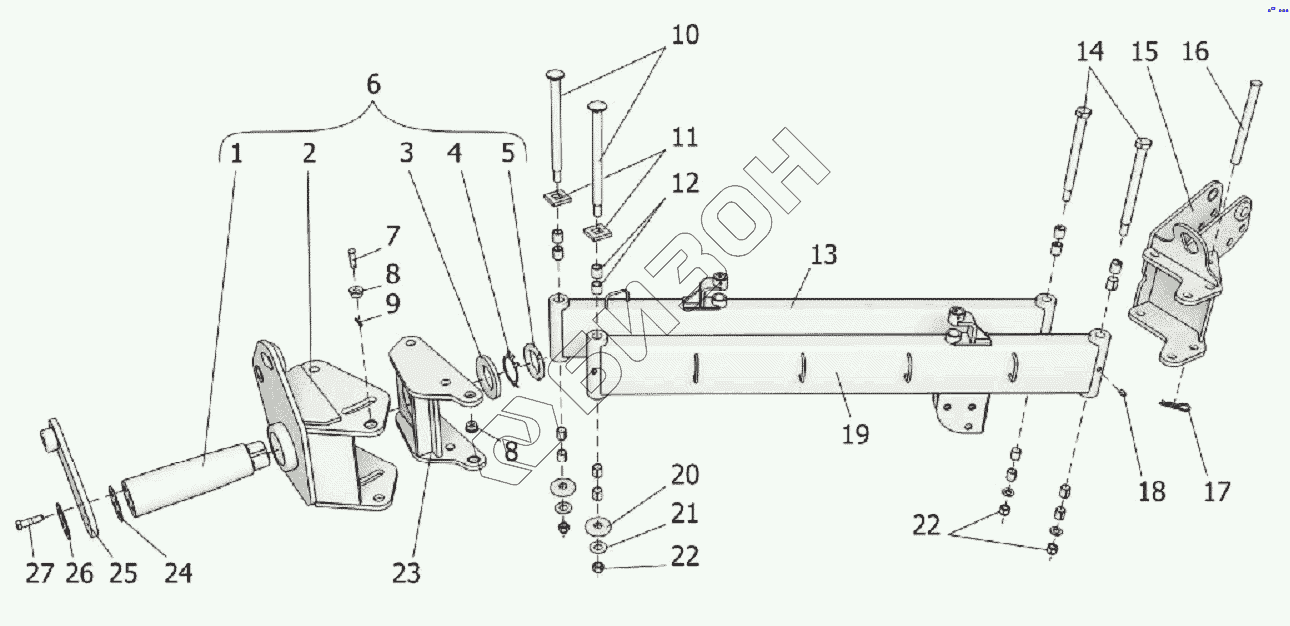

Графический каталог запасных частей к технике: Клевер КДК-184. Сница и поворотная голова
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КДК-184.01.00.621 | Ось |
Загрузка ...
|
|
| 2 | КДК-184.01.00.120Б | Голова поворотная |
Загрузка ...
|
|
| 3 | КДК-184.01.00.412 | Шайба |
Загрузка ...
|
|
| 4 | 60.01.019 | Шайба |
Загрузка ...
|
|
| 5 | Гайка М60х2.6Н.019 | Гайка |
Загрузка ...
|
|
| 5 | М60х2 | Гайка |
Загрузка ...
|
|
| 6 | КДК-184.01.00.110Б | Голова поворотная |
Загрузка ...
|
|
| 7 | 6-10b12х32.35.Ц9хр | Ось |
Загрузка ...
|
|
| 8 | КДК-184.00.00.621 | Втулка резьбовая |
Загрузка ...
|
|
| 9 | 3,2х20.019 | Шплинт |
Загрузка ...
|
|
| 10 | КДК-184.00.00.609 | Болт |
Загрузка ...
|
|
| 11 | КДК-184.00.00.417 | Шайба |
Загрузка ...
|
|
| 12 | MU TFP 20х23х25 | Втулка |
Загрузка ...
|
|
| 13 | КДК-184.02.01.050А | Тяга |
Загрузка ...
|
|
| 14 | КДК-181.02.01.603 | Болт |
Загрузка ...
|
|
| 15 | КДК-184.02.01.110Б | Кронштейн |
Загрузка ...
|
|
| 16 | 6-20b12х210.35.Ц9хр | Ось |
Загрузка ...
|
|
| 17 | 2.5,0х90.019 | Шплинт пружинный ОСТ 23.2.2-79 |
Загрузка ...
|
|
| 18 | 1.2.Ц6хр | Масленка |
Загрузка ...
|
|
| 19 | КДК-184.02.01.040А | Тяга |
Загрузка ...
|
|
| 20 | КДК-184.00.00.404 | Шайба |
Загрузка ...
|
|
| 21 | КДК-184.00.00.408 | Шайба |
Загрузка ...
|
|
| 22 | М16 | Гайка |
Загрузка ...
|
|
| 23 | КДК-184.00.00.150А | Короб |
Загрузка ...
|
|
| 24 | КДК-184.01.00.402 | Шайба |
Загрузка ...
|
|
| 25 | КДК-184.01.00.190 | Стойка |
Загрузка ...
|
|
| 26 | КДК-184.01.00.403 | Шайба |
Загрузка ...
|
|
| 27 | М12х1,25-6gх40.109.40Х.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
