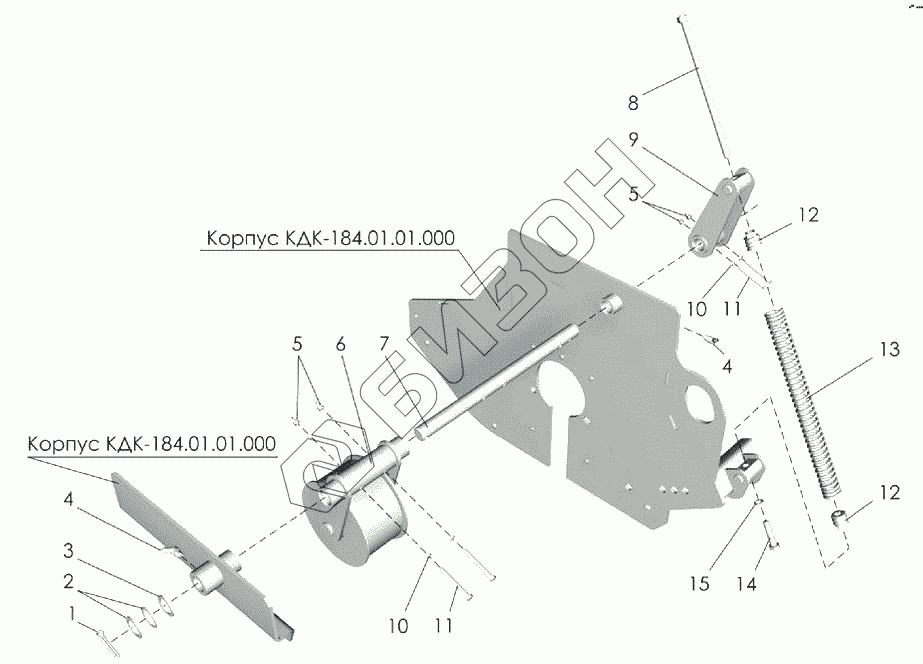

Графический каталог запасных частей к технике: Клевер КДК-184 "Cheege". Натяжник

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
5
6
7
8
9
10
10
11
11
12
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 [Шплинт 6,3х32.019 ГОСТ397-79] Шплинт 6,3х32.019 ГОСТ397-79
Загрузка ...
2 КДК-181.01.00.435А-01 Шайба
Загрузка ...
3 КДК-181.01.00.435А Шайба
Загрузка ...
4 [Масленка 2.2.45Ц6хр ГОСТ19853-74] Масленка 2.2.45Ц6хр ГОСТ19853-74
Загрузка ...
5 [Гайка М6-6Н ТУ23.4617472.08-92] Гайка М6-6Н ТУ23.4617472.08-92
Загрузка ...
6 КДК-181.01.00.240 Ролик
Загрузка ...
7 КДК-184.01.00.638 Ось
Загрузка ...
8 КДК-184.01.00.350 Болт
Загрузка ...
9 КДК-184.01.00.360 Рычаг
Загрузка ...
10 [Шайба 6Т.65Г.019 ГОСТ6402-70] Шайба 6Т.65Г.019 ГОСТ6402-70
Загрузка ...
11 [Болт М6-6gх60.88.35.019 ГОСТ7798-70] Болт М6-6gх60.88.35.019 ГОСТ7798-70
Загрузка ...
12 КДК-184.01.00.104 Пробка
Загрузка ...
13 КДК-184.01.00.643 Пружина
Загрузка ...
14 [Болт М12-6gх55.88.35.019 ГОСТ7798-70] Болт М12-6gх55.88.35.019 ГОСТ7798-70
Загрузка ...
15 [Шайба 12Т.65Г.019 ГОСТ6402-70] Шайба 12Т.65Г.019 ГОСТ6402-70
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
