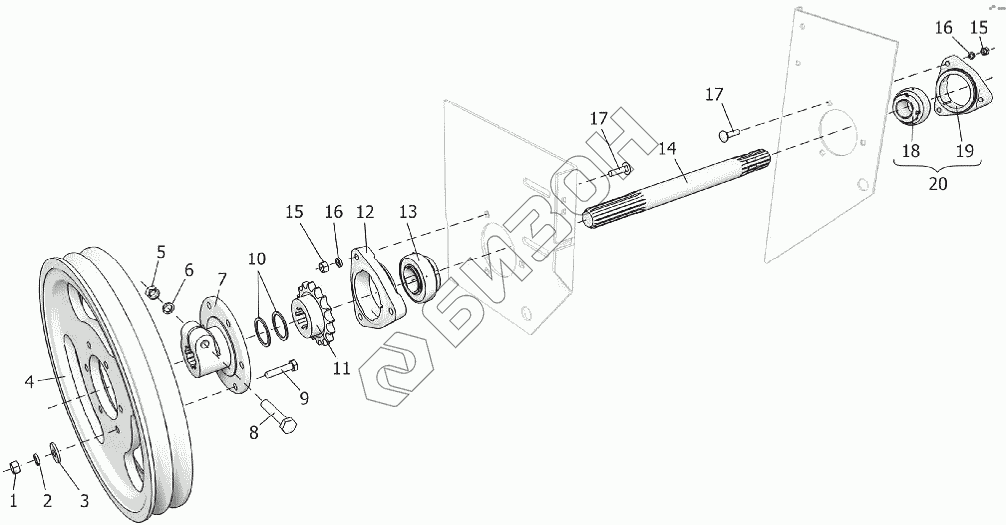

Графический каталог запасных частей к технике: Клевер КИН-2,7А. Контрпривод
1
2
3
4
5
6
7
8
9
9
1-9
10
11
12
13
14
1-14
15
15
16
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 2 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 3 | С10х3.01.019 | Шайба |
Загрузка ...
|
|
| 4 | РСМ-800.12.02.105 | Шкив |
Загрузка ...
|
|
| 5 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 6 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 7 | РСМ-800.12.01.190 | Ступица |
Загрузка ...
|
|
| 8 | М12-6gх65.88.35.019 | Болт |
Загрузка ...
|
|
| 9 | М10-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 1-9 | РСМ-800.12.02.530 | Шкив |
Загрузка ...
|
|
| 10 | РСМ-800.10.00.404 | Шайба |
Загрузка ...
|
|
| 11 | РСМ-800.12.02.590 | Звездочка |
Загрузка ...
|
|
| 12 | 54-20185+1680208С17 | Корпус подшипника+подшипник или Опора |
Загрузка ...
|
|
| 13 | Н.027.01.060 | Опора |
Загрузка ...
|
|
| 14 | РСМ-800.12.02.608 | Вал |
Загрузка ...
|
|
| 1-14 | РСМ-800.12.02.060 | Вал контрпривода |
Загрузка ...
|
|
| 15 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 16 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 17 | М10х40.46.019 | Болт |
Загрузка ...
|
|
| 18 | 1680208Н | Подшипник |
Загрузка ...
|
|
| 19 | Н.027.106 | Корпус подшипника |
Загрузка ...
|
|
| 20 | Н.027.01.060 | Опора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
