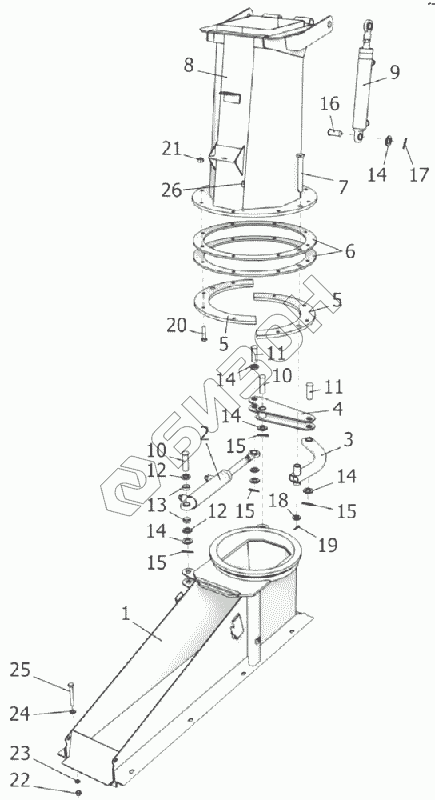

Графический каталог запасных частей к технике: Клевер КИН-2,7А. Проставка и переходник
1
2
3
4
5
5
6
7
8
9
10
10
11
11
12
12
13
14
14
14
14
14
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КИН-2.7.01.130 | Проставка |
Загрузка ...
|
|
| 2 | КИН-2.7.09.100А | Гидроцилиндр |
Загрузка ...
|
|
| 3 | КИН-2.7.01.180 | Сектор |
Загрузка ...
|
|
| 4 | КИН-2.7.01.540 | Рычаг |
Загрузка ...
|
|
| 5 | РСМ-800.12.01.482 | Полукольцо |
Загрузка ...
|
|
| 6 | РСМ-800.12.01.483 | Кольцо |
Загрузка ...
|
|
| 7 | РСМ-10.01.39.602 | Ось |
Загрузка ...
|
|
| 8 | КИН-2.7.01.170 | Переходник |
Загрузка ...
|
|
| 9 | КИН-2.7.09.100А-01 | Гидроцилиндр |
Загрузка ...
|
|
| 10 | 6-20b12х65.35.Ц9хр | Ось |
Загрузка ...
|
|
| 11 | 6-20b12х55.35.Ц9хр | Ось |
Загрузка ...
|
|
| 12 | С20х5.01.019 | Шайба |
Загрузка ...
|
|
| 13 | РСМ-10.04.29.801А | Втулка |
Загрузка ...
|
|
| 14 | С20х3,9.01.019 | Шайба |
Загрузка ...
|
|
| 15 | 5х32.019 | Шплинт |
Загрузка ...
|
|
| 16 | 6-20b12х45.35.Ц9хр | Ось |
Загрузка ...
|
|
| 17 | 4х28.019 | Шплинт |
Загрузка ...
|
|
| 18 | С16.01.019 | Шайба |
Загрузка ...
|
|
| 19 | 4х22.019 | Шплинт |
Загрузка ...
|
|
| 20 | М10-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | М10-6Н.8.NF | Гайка |
Загрузка ...
|
|
| 22 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 23 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 24 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 25 | М10-6gх80.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | 1.3. Ц6хр | Масленка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
