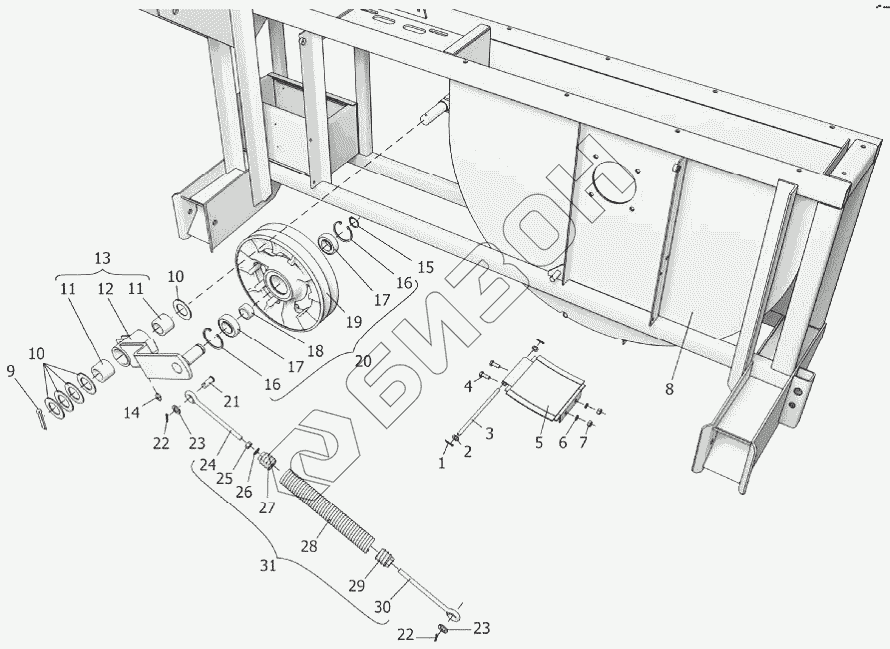

Графический каталог запасных частей к технике: Клевер КИН-2,7А. Рама и шкив натяжной
КИН-2.7.01.280
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
16
17
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИН-2.7.01.280 | КИН-2.7.01.280 | Шкив натяжной |
Загрузка ...
|
|
| 1 | 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 2 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 3 | РСМ-800.12.01.611 | Ось |
Загрузка ...
|
|
| 4 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 5 | РСМ-800.12.01.070 | Лючок |
Загрузка ...
|
|
| 6 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 7 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 8 | КИН-2.7.01.010 | Рама |
Загрузка ...
|
|
| 9 | 6,3х45.019 | Шплинт |
Загрузка ...
|
|
| 10 | С30х2.01.019 | Шайба |
Загрузка ...
|
|
| 11 | РСМ-10.05.00.027В | Втулка |
Загрузка ...
|
|
| 12 | КИН-2.7.01.860 | Рычаг |
Загрузка ...
|
|
| 13 | КИН-2.7.01.850 | Рычаг |
Загрузка ...
|
|
| 14 | 1.3.Ц6хр | Масленка |
Загрузка ...
|
|
| 15 | С25 | Кольцо |
Загрузка ...
|
|
| 16 | С52 | Кольцо |
Загрузка ...
|
|
| 17 | 180205К4С17 | Подшипник |
Загрузка ...
|
|
| 18 | РСМ-10.14.00.814 | Втулка |
Загрузка ...
|
|
| 19 | РСМ-10.14.00.160В | Шкив |
Загрузка ...
|
|
| 20 | РСМ-10.14.00.150А | Шкив |
Загрузка ...
|
|
| 21 | 6-16b12х36.35.Ц9хр | Ось |
Загрузка ...
|
|
| 22 | 4х28.019 | Шплинт |
Загрузка ...
|
|
| 23 | С16.01.019 | Шайба |
Загрузка ...
|
|
| 24 | РСМ-10.12.00.625 | Тяга |
Загрузка ...
|
|
| 25 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 26 | С12х2.01.019 | Шайба |
Загрузка ...
|
|
| 27 | РСМ-10.12.00.101А | Пробка |
Загрузка ...
|
|
| 28 | РСМ-800.12.01.615 | Пружина |
Загрузка ...
|
|
| 29 | РСМ-10.12.00.101А-01 | Пробка |
Загрузка ...
|
|
| 30 | РСМ-10.12.00.625-01 | Тяга |
Загрузка ...
|
|
| 31 | РСМ-800.12.01.510 | Тяга |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
