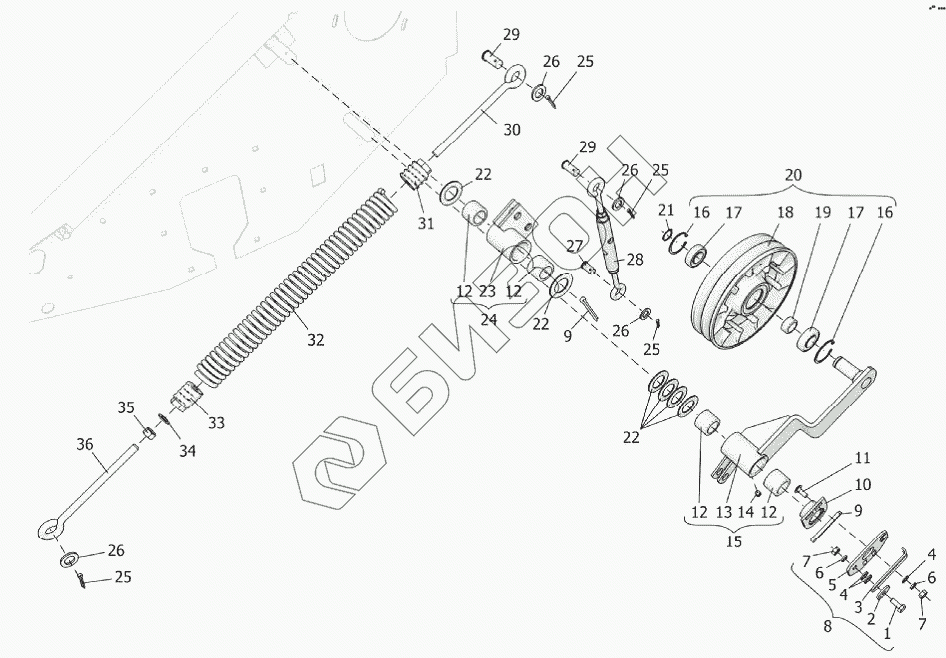

Графический каталог запасных частей к технике: Клевер КИН-2,7А. Шкив натяжной
КИН-2.7.01.280-01
1
2
3
4
4
5
6
6
7
7
8
9
9
10
11
12
12
12
12
13
14
15
16
16
17
17
18
19
20
21
22
22
22
23
24
25
25
25
25
26
26
26
26
27
28
29
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| РСМ-800.12.01.510-01 | РСМ-800.12.01.510-01 | Тяга |
Загрузка ...
|
|
| КИН-2.7.01.280-01 | КИН-2.7.01.280-01 | Шкив натяжной |
Загрузка ...
|
|
| 1 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 2 | РСМ-10.04.13.422 | Шайба |
Загрузка ...
|
|
| 3 | 081.27.00.663 | Шплинт |
Загрузка ...
|
|
| 4 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 5 | 081.27.00.442 | Кронштейн |
Загрузка ...
|
|
| 6 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 7 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 8 | 081.27.00.970 | Стопор |
Загрузка ...
|
|
| 9 | 6,3х45.019 | Шплинт |
Загрузка ...
|
|
| 10 | КИН-2.7.02.650 | Опора |
Загрузка ...
|
|
| 11 | М8х20.46.019 | Болт |
Загрузка ...
|
|
| 12 | РСМ-10.05.00.027В | Втулка |
Загрузка ...
|
|
| 13 | КИН-2.7.01.860-01 | Рычаг |
Загрузка ...
|
|
| 14 | 1.3.Ц6хр | Масленка |
Загрузка ...
|
|
| 15 | КИН-2.7.01.850-01 | Рычаг |
Загрузка ...
|
|
| 16 | С52 | Кольцо |
Загрузка ...
|
|
| 17 | 180205К4С17 | Подшипник |
Загрузка ...
|
|
| 18 | РСМ-10.14.00.160В | Шкив |
Загрузка ...
|
|
| 19 | РСМ-10.14.00.814 | Втулка |
Загрузка ...
|
|
| 20 | РСМ-10.14.00.150А | Шкив |
Загрузка ...
|
|
| 21 | С25 | Кольцо |
Загрузка ...
|
|
| 22 | С30х2.01.019 | Шайба |
Загрузка ...
|
|
| 23 | КИН-2.7.02.680 | Качалка |
Загрузка ...
|
|
| 24 | КИН-2.7.02.670 | Качалка |
Загрузка ...
|
|
| 25 | 4х25.019 | Шплинт |
Загрузка ...
|
|
| 26 | С16.01.019 | Шайба |
Загрузка ...
|
|
| 27 | 6-16b12х30.35.Ц9хр | Ось |
Загрузка ...
|
|
| 28 | КИН-2.7.02.160 | Тяга |
Загрузка ...
|
|
| 29 | 6-16b12х36.35.Ц9хр | Ось |
Загрузка ...
|
|
| 30 | РСМ-10.12.00.625-01 | Тяга |
Загрузка ...
|
|
| 31 | РСМ-10.12.00.101А-01 | Пробка |
Загрузка ...
|
|
| 32 | РСМ-800.12.01.615 | Пружина |
Загрузка ...
|
|
| 33 | РСМ-10.12.00.101А | Пробка |
Загрузка ...
|
|
| 34 | С12х2.01.019 | Шайба |
Загрузка ...
|
|
| 35 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 36 | РСМ-10.12.00.625 | Тяга |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
