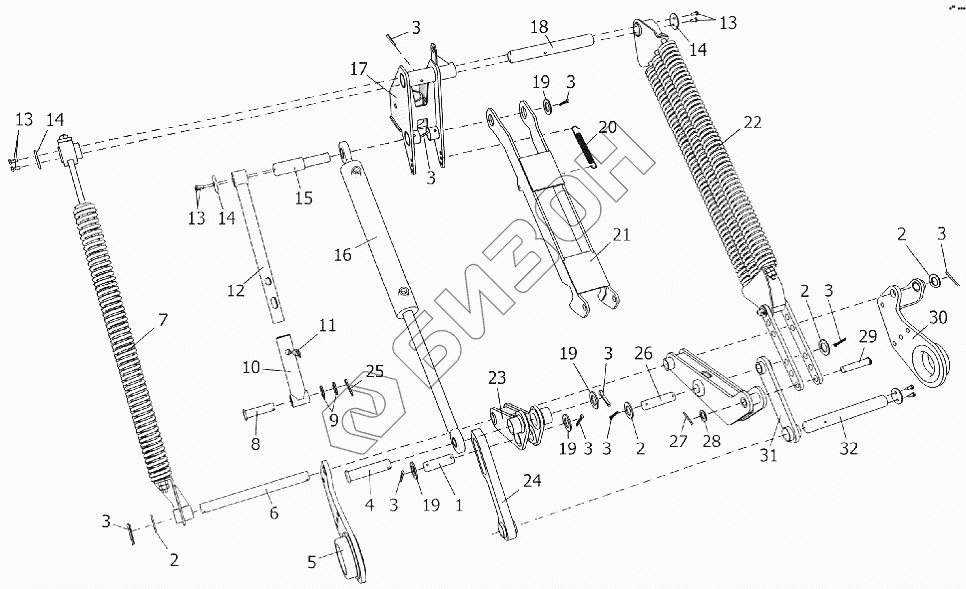

Графический каталог запасных частей к технике: Клевер КРК-2.4 "SapSun". Механизм вывешивания и подъема
1
2
2
2
2
3
3
3
3
3
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
13
13
14
14
14
15
16
17
18
19
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 2-40b12х95.35.Ц9хр | Ось |
Загрузка ...
|
|
| 2 | С30.01.019 | Шайба |
Загрузка ...
|
|
| 3 | 8х63.019 | Шплинт |
Загрузка ...
|
|
| 4 | 6-40b12х150.35.Ц9хр | Ось |
Загрузка ...
|
|
| 5 | КРК-2.4.00.040 | Подшипник скольжения |
Загрузка ...
|
|
| 6 | КРК-2.4.01.603А | Ось |
Загрузка ...
|
|
| 7 | КРК-2.4.00.060 | Блок пружин |
Загрузка ...
|
|
| 8 | 6-25b12х95.35.Ц9хр | Ось |
Загрузка ...
|
|
| 9 | С24.01.019 | Шайба |
Загрузка ...
|
|
| 10 | ЖТТ-2.1.00.590 | Труба нижняя |
Загрузка ...
|
|
| 11 | ЖТТ-00.628 | Ось |
Загрузка ...
|
|
| 12 | КРК-2.4.00.220 | Труба верхняя |
Загрузка ...
|
|
| 13 | М8-6gх20.88.019 | Болт |
Загрузка ...
|
|
| 14 | КРК-2.4.01.401 | Шайба |
Загрузка ...
|
|
| 15 | КРК-2.4.01.602А | Ось |
Загрузка ...
|
|
| 16 | КРК-2.4.00.210 | Гидроцилиндр |
Загрузка ...
|
|
| 17 | КРК-2.4.03.070 | Оголовок |
Загрузка ...
|
|
| 18 | КРК-2.4.01.601А | Ось |
Загрузка ...
|
|
| 19 | ППТ-041.02.453-01 | Шайба |
Загрузка ...
|
|
| 20 | ППТ-041.07.618А | Пружина |
Загрузка ...
|
|
| 21 | КРК-2.4.00.190А | Фиксатор |
Загрузка ...
|
|
| 22 | КРК-2.4.00.150 | Блок пружин |
Загрузка ...
|
|
| 23 | КРК-2.4.00.030 | Кронштейн |
Загрузка ...
|
|
| 24 | КРК-2.4.00.120 | Тяга |
Загрузка ...
|
|
| 25 | 6,3х50.019 | Шплинт |
Загрузка ...
|
|
| 26 | 2-30b12х115.35.Ц9хр | Ось |
Загрузка ...
|
|
| 27 | 5х40.019 | Шплинт |
Загрузка ...
|
|
| 28 | С20.01.019 | Шайба |
Загрузка ...
|
|
| 29 | 6-20b12х100.35.Ц9хр | Ось |
Загрузка ...
|
|
| 30 | КРК-2.4.00.040-01 | Подшипник скольжения |
Загрузка ...
|
|
| 31 | КРК-2.4.00.110 | Рычаг |
Загрузка ...
|
|
| 32 | КРК-2.4.00.601А | Ось |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
