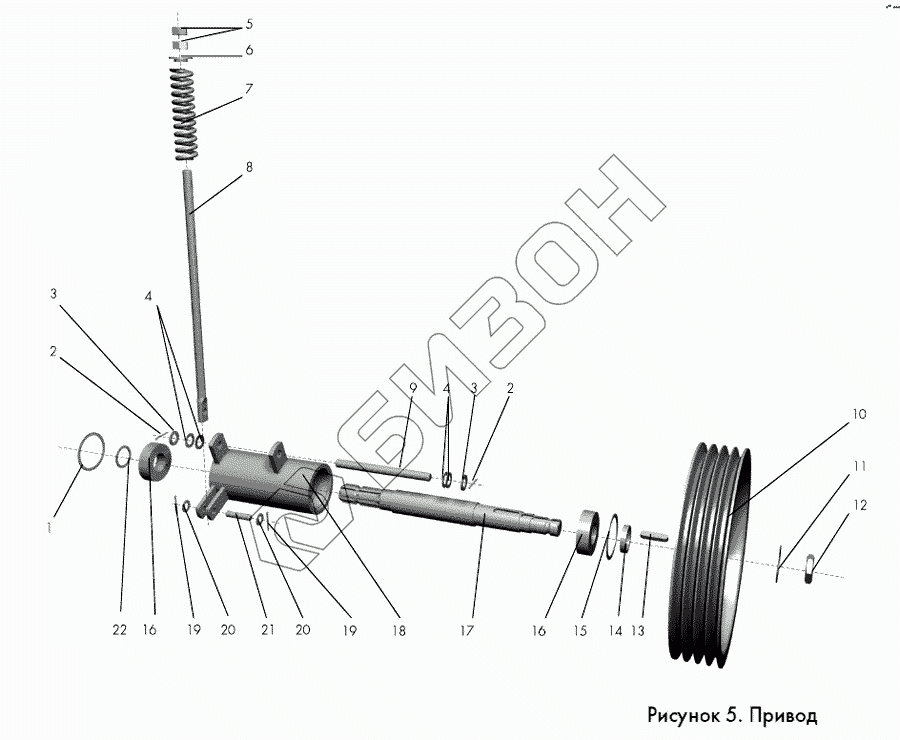

Графический каталог запасных частей к технике: Клевер КРК-2 "SapSun". КРК-05.000 Привод
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Кольцо С80 ГОСТ 13941-86 | Кольцо |
Загрузка ...
|
|
| 2 | 4х28.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 3 | С.16.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 4 | С.16х1,4.01.019 ГОСТ 11 371 -78 | Шайба |
Загрузка ...
|
|
| 5 | M16-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 6 | КРК-05.605 | Шайба |
Загрузка ...
|
|
| 7 | КРК-05.603 | Пружина |
Загрузка ...
|
|
| 8 | КРК-05.604 | Тяга |
Загрузка ...
|
|
| 9 | КРК-02.617 | Ось |
Загрузка ...
|
|
| 10 | КРК-05.101 | Шкив |
Загрузка ...
|
|
| 11 | КРК-05.403 | Шайба |
Загрузка ...
|
|
| 12 | КРК-05.602 | Гайка |
Загрузка ...
|
|
| 13 | 12х8х50 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 14 | КРК-05.802 | Втулка распорная |
Загрузка ...
|
|
| 15 | Кольцо С80 ГОСТ 13941-86 | Кольцо |
Загрузка ...
|
|
| 16 | 1 80508К10С27 ГОСТ 8882-75 | Подшипник |
Загрузка ...
|
|
| 17 | КРК-05.606 | Вал |
Загрузка ...
|
|
| 18 | КРК-05.010 | Корпус |
Загрузка ...
|
|
| 19 | 3,2х25 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 20 | С.1 2х3.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 21 | 2_12h11х55.35 ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 22 | Кольцо С40 ГОСТ 13940 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
