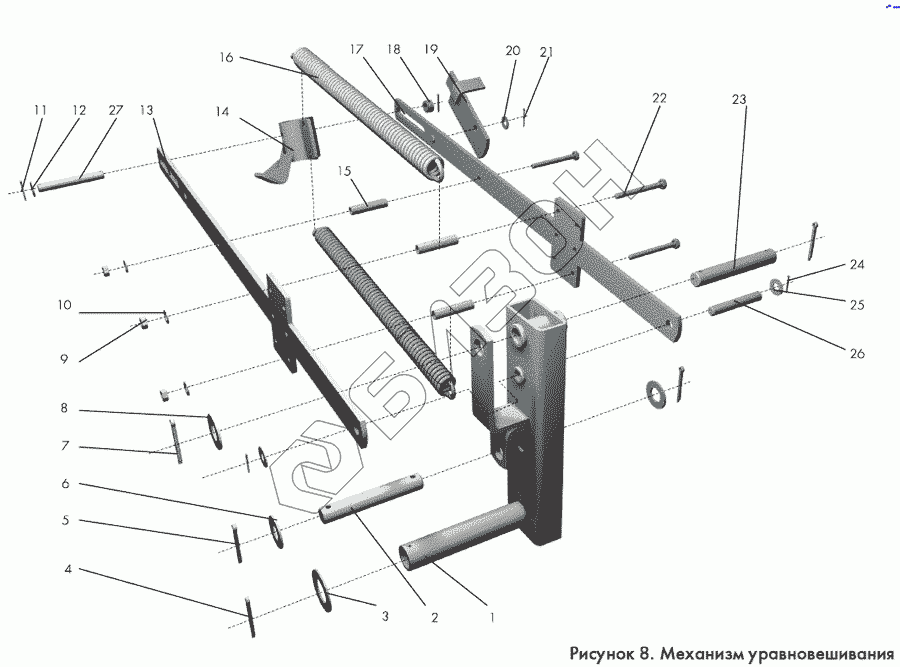

Графический каталог запасных частей к технике: Клевер КРК-2 "SapSun". КРК-06.000 Механизм уравновешивания
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КРК-06.030 | Кронштейн |
Загрузка ...
|
|
| 2 | КРК-06.611 | Ось |
Загрузка ...
|
|
| 3 | КРК-02.426 | Шайба |
Загрузка ...
|
|
| 4 | 6,3х50.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 5 | 6,3х50.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 6 | С.24.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 7 | 6,3х50.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 8 | С.24.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 9 | M10-6H.01.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 10 | 10Т.65Г019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 11 | 3,2х25.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 12 | С16х3.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 13 | КРК -06.090 | Рычаг |
Загрузка ...
|
|
| 14 | КРК-06.060А | Втулка |
Загрузка ...
|
|
| 15 | КРК-06.803 | Втулка |
Загрузка ...
|
|
| 16 | КРК-06.608 | Пружина |
Загрузка ...
|
|
| 17 | КРК-06.040 | Рычаг |
Загрузка ...
|
|
| 18 | КРК-06.605 | Втулка |
Загрузка ...
|
|
| 19 | КРК-06.050 | Защелка |
Загрузка ...
|
|
| 20 | С16х3.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 21 | 3,2х25.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 22 | КРК-06.070 | Болт |
Загрузка ...
|
|
| 23 | КРК-06.607 | Ось |
Загрузка ...
|
|
| 24 | 3,2х25.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
