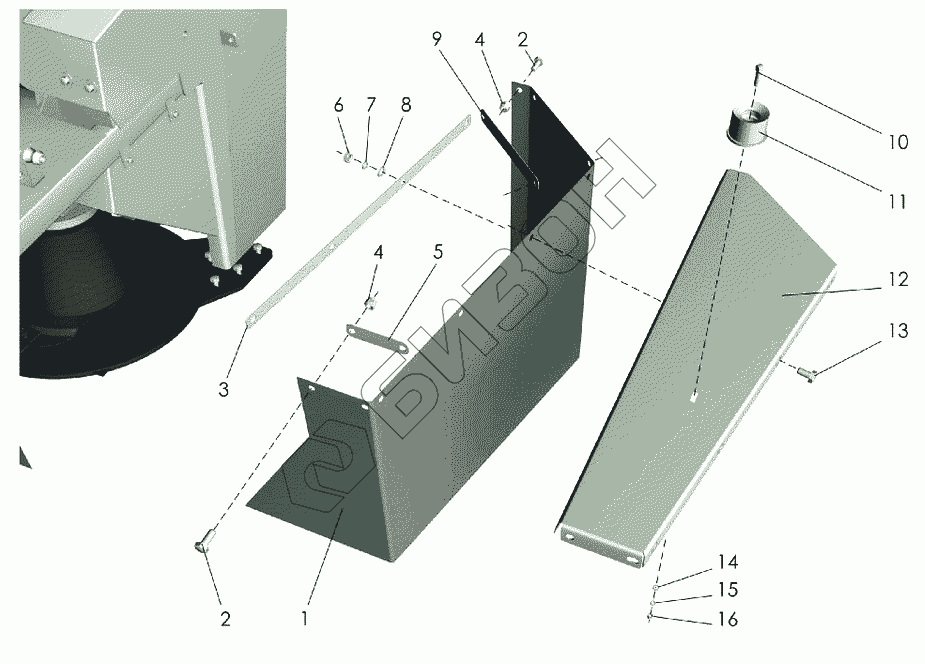

Графический каталог запасных частей к технике: Клевер КРП-302 "Беркут". Кожух

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
4
5
6
7
8
9
10
11
12
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 КРП-302.03.002Б Тент
Загрузка ...
2 [Болт М10-6gх25.88.35.019 ГОСТ7798-70] Болт М10-6gх25.88.35.019 ГОСТ7798-70
Загрузка ...
3 КРП-302.03.448Б Планка
Загрузка ...
4 [Гайка М10-6Н ТУ23.4617472.08-92] Гайка М10-6Н ТУ23.4617472.08-92
Загрузка ...
5 КРП-302.03.449Б Планка
Загрузка ...
6 [Гайка М10-6Н.06.019 ГОСТ5915-70] Гайка М10-6Н.06.019 ГОСТ5915-70
Загрузка ...
7 [Шайба 10Т.65Г.019 ГОСТ6402-70] Шайба 10Т.65Г.019 ГОСТ6402-70
Загрузка ...
8 [Шайба С10.01.019 ГОСТ11371-78] Шайба С10.01.019 ГОСТ11371-78
Загрузка ...
9 КРП-302.03.451Б Планка
Загрузка ...
10 [Винт ВМ6-6gх20.14Н.019 ГОСТ1485-84] Винт ВМ6-6gх20.14Н.019 ГОСТ1485-84
Загрузка ...
11 54-01017 Обойма
Загрузка ...
12 КРП-302.03.120Б Кожух
Загрузка ...
12 КРП-302.03.120Б-01 Кожух
Загрузка ...
13 [Болт М10-6gх20.88.35.019 ГОСТ7798-70] Болт М10-6gх20.88.35.019 ГОСТ7798-70
Загрузка ...
14 [Шайба С6.01.019 ГОСТ11371-78] Шайба С6.01.019 ГОСТ11371-78
Загрузка ...
15 [Шайба 6Т.65Г.019 ГОСТ6402-70] Шайба 6Т.65Г.019 ГОСТ6402-70
Загрузка ...
16 [Гайка М6-6Н.06.019 ГОСТ5915-70] Гайка М6-6Н.06.019 ГОСТ5915-70
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
