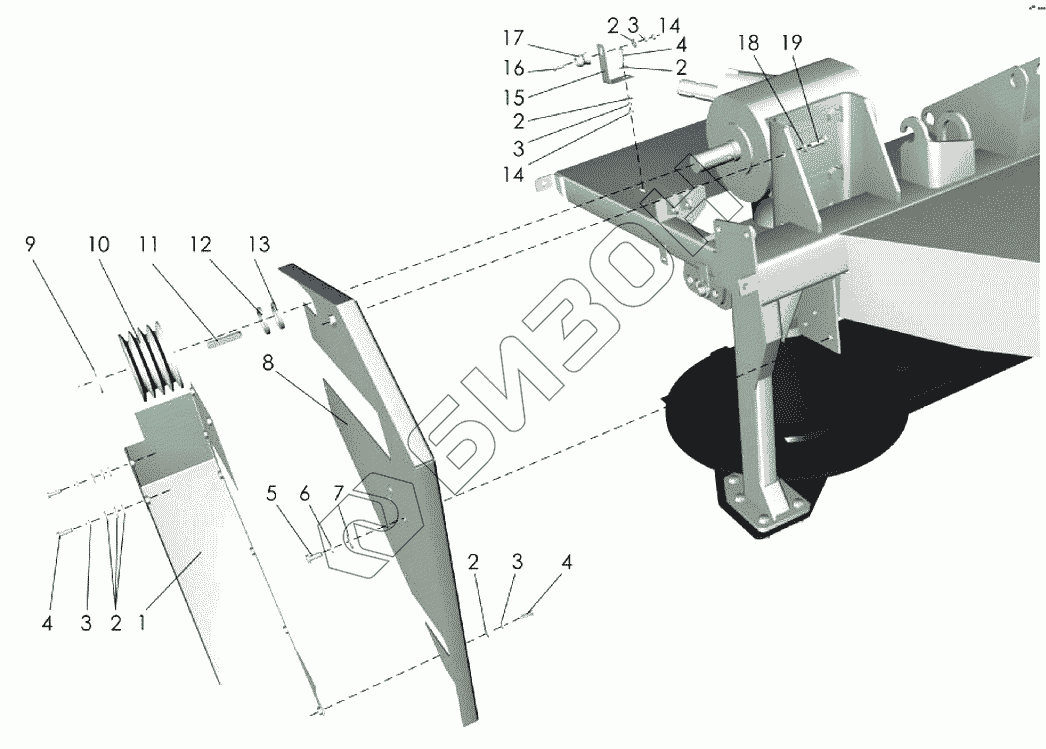

Графический каталог запасных частей к технике: Клевер КРП-302 "Беркут". Кожухи защитные

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
2
2
2
3
3
3
3
4
4
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 КРП-302.03.280А Щит
Загрузка ...
2 [Шайба С6.01.019 ГОСТ6958-78] Шайба С6.01.019 ГОСТ6958-78
Загрузка ...
3 [Шайба 6Т.65Г.019 ГОСТ6402-70] Шайба 6Т.65Г.019 ГОСТ6402-70
Загрузка ...
4 [Болт М6-6gх20.88.35.019 ГОСТ7798-70] Болт М6-6gх20.88.35.019 ГОСТ7798-70
Загрузка ...
5 [Болт М8-6gх20.88.35.019 ГОСТ7798-70] Болт М8-6gх20.88.35.019 ГОСТ7798-70
Загрузка ...
6 [Шайба 8Т.65Г.019 ГОСТ6402-70] Шайба 8Т.65Г.019 ГОСТ6402-70
Загрузка ...
7 [Шайба С8х2.01.019 ГОСТ6958-78] Шайба С8х2.01.019 ГОСТ6958-78
Загрузка ...
8 КРП-302.03.320 Стенка
Загрузка ...
9 КРП-302.03.467 Кольцо
Загрузка ...
10 КРП-302.03.627 Шкив
Загрузка ...
11 [Шпонка 10х8х60 ГОСТ23360-78] Шпонка 10х8х60 ГОСТ23360-78
Загрузка ...
12 КРП-302.03.629 Кольцо
Загрузка ...
13 КРП-302.03.629-01 Кольцо
Загрузка ...
14 [Гайка М6-6Н.06.019 ГОСТ5915-70] Гайка М6-6Н.06.019 ГОСТ5915-70
Загрузка ...
15 КРП-302.03.462 Кронштейн
Загрузка ...
16 [Винт В.М6-6gх20.48.019 ГОСТ17473-80] Винт В.М6-6gх20.48.019 ГОСТ17473-80
Загрузка ...
17 А37.02.022 Фиксатор
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
