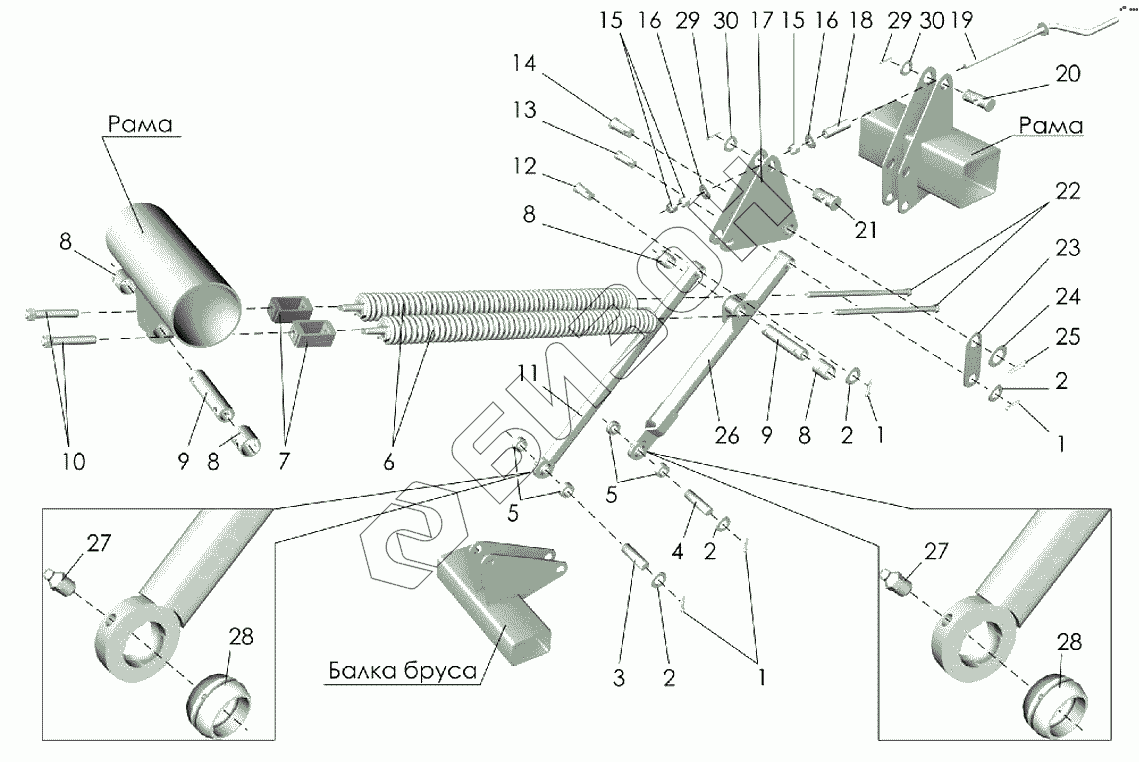

Графический каталог запасных частей к технике: Клевер КРП-302 "Беркут". Механизм уравновешивания
1
1
1
2
2
2
2
3
4
5
5
6
6
6
7
8
8
8
8
9
9
10
11
12
13
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Шплинт 6,3х32 ГОСТ397-79] | Шплинт 6,3х32 ГОСТ397-79 |
Загрузка ...
|
|
| 2 | [Шайба С24.01.019 ГОСТ11371-78] | Шайба С24.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 3 | КРП-302.00.619Б | Ось |
Загрузка ...
|
|
| 4 | КРП-302.00.621Б | Ось |
Загрузка ...
|
|
| 5 | КРП-302.00.626 | Втулка |
Загрузка ...
|
|
| 6 | КРП-302.00.200А | Пружина |
Загрузка ...
|
|
| 6 | КРП-302.00.200А | Пружина |
Загрузка ...
|
|
| 6 | 3518050-13730 | Пружина одинарная |
Загрузка ...
|
|
| 7 | КРП-302.00.220 | Гайка |
Загрузка ...
|
|
| 8 | КРП-302.00.816 | Втулка |
Загрузка ...
|
|
| 9 | КРП-302.00.812А | Втулка |
Загрузка ...
|
|
| 10 | КРП-302.00.070А-01 | Болт |
Загрузка ...
|
|
| 11 | КРП-302.00.080А | Тяга |
Загрузка ...
|
|
| 12 | КРП-302.00.609 | Ось |
Загрузка ...
|
|
| 13 | КРП-302.00.608 | Ось |
Загрузка ...
|
|
| 14 | КРП-302.00.612 | Ось |
Загрузка ...
|
|
| 15 | [Гайка М16-6Н.06.019 ГОСТ5915-70] | Гайка М16-6Н.06.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 16 | КРП-302.00.407А | Шайба |
Загрузка ...
|
|
| 17 | КРП-302.00.210А | Кронштейн левый |
Загрузка ...
|
|
| 17 | КРП-302.00.210А-01 | Кронштейн правый |
Загрузка ...
|
|
| 18 | КРП-302.00.815 | Втулка |
Загрузка ...
|
|
| 19 | КРП-302.00.140А | Упор |
Загрузка ...
|
|
| 20 | КРП-302.00.613А | Ось |
Загрузка ...
|
|
| 21 | КРП-302.00.607А | Ось |
Загрузка ...
|
|
| 22 | КРП-302.00.070А | Болт |
Загрузка ...
|
|
| 23 | КРП-302.00.409А | Стопор |
Загрузка ...
|
|
| 24 | [Шайба С30х2.01.019 ГОСТ11371-78] | Шайба С30х2.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 25 | [Шплинт 8х40 ГОСТ397-79] | Шплинт 8х40 ГОСТ397-79 |
Загрузка ...
|
|
| 26 | КРП-302.00.100Б | Тяга |
Загрузка ...
|
|
| 27 | [Масленка 1.2.Ц6хр ГОСТ19853-74] | Масленка 1.2.Ц6хр ГОСТ19853-74 |
Загрузка ...
|
|
| 28 | КРП-302.00.602 | Кольцо внутреннее |
Загрузка ...
|
|
| 29 | [Шплинт 6,3х40 ГОСТ397-79] | Шплинт 6,3х40 ГОСТ397-79 |
Загрузка ...
|
|
| 30 | [Шайба С30.01.019 ГОСТ11371-78] | Шайба С30.01.019 ГОСТ11371-78 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
