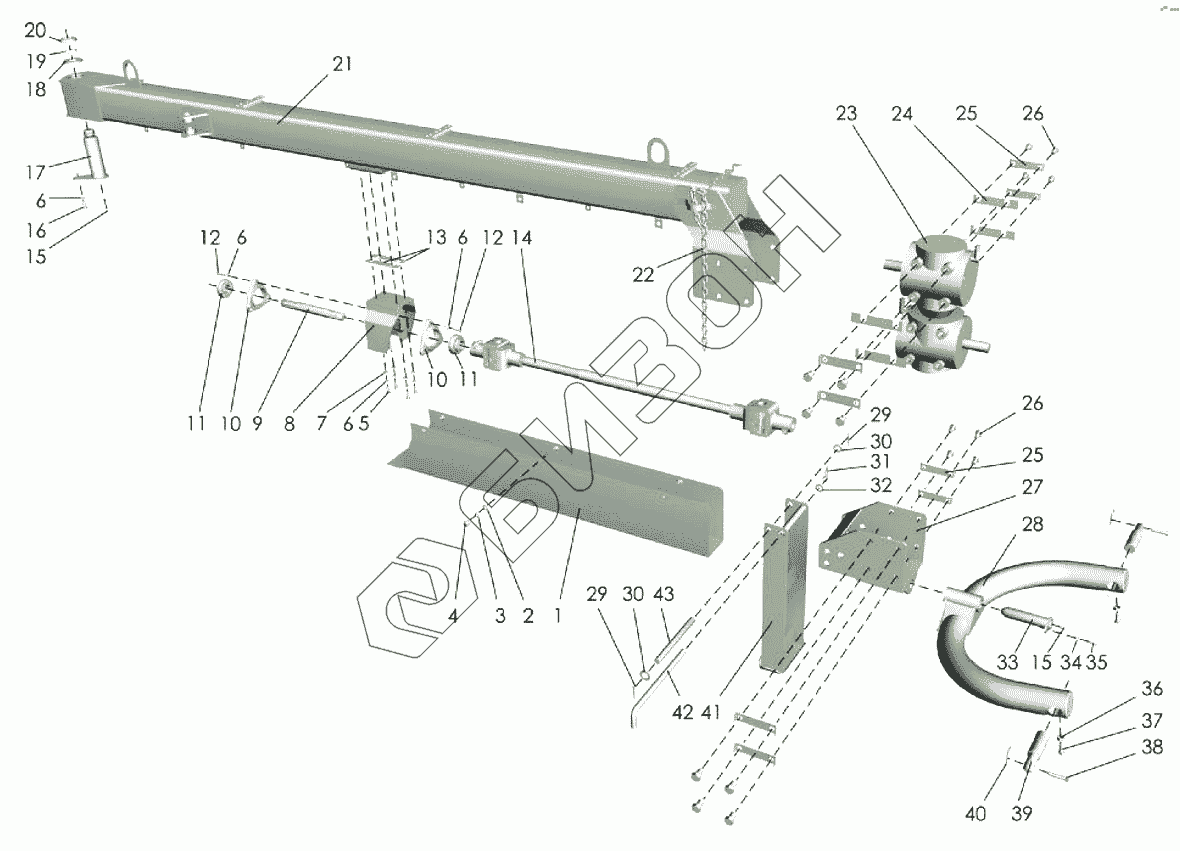

Графический каталог запасных частей к технике: Клевер КРП-302 "Беркут". Сница
1
2
3
4
5
6
6
6
6
7
8
9
10
10
11
11
12
12
13
14
15
15
16
17
18
19
20
20
21
22
23
24
25
25
26
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КРП-302.02.200 | Кожух |
Загрузка ...
|
|
| 2 | [Шайба С12.01.019 ГОСТ11371-78] | Шайба С12.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 3 | [Шайба 12Т.65Г.019 ГОСТ6402-70] | Шайба 12Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 4 | [Болт М12-6gх20.88.35.019 ГОСТ7798-70] | Болт М12-6gх20.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 5 | [Болт М10-6gх25.88.35.019 ГОСТ7798-70] | Болт М10-6gх25.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 6 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 7 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 8 | КРП-302.02.060 | Опора |
Загрузка ...
|
|
| 9 | КРП-302.02.606А | Вал |
Загрузка ...
|
|
| 10 | Н.027.105 | Корпус подшипника |
Загрузка ...
|
|
| 11 | 1680207К7Т2С17 | Подшипник |
Загрузка ...
|
|
| 12 | [Болт М10-6gх35.88.35.019 ГОСТ7798-70] | Болт М10-6gх35.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 13 | КРП-302.02.435 | Пластина |
Загрузка ...
|
|
| 14 | 1035/1100/-/х351-94 | Вал карданный |
Загрузка ...
|
|
| 15 | [Масленка 1.2.Ц6хр ГОСТ19853-74] | Масленка 1.2.Ц6хр ГОСТ19853-74 |
Загрузка ...
|
|
| 16 | [Болт М10-6gх20.88.35.019 ГОСТ7798-70] | Болт М10-6gх20.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 17 | КРП-302.02.160Б | Стопор |
Загрузка ...
|
|
| 18 | [Шайба С45.01.019 ГОСТ11371-78] | Шайба С45.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 19 | [Шайба 45.1.4.01.019 ГОСТ11872-89] | Шайба 45.1.4.01.019 ГОСТ11872-89 |
Загрузка ...
|
|
| 20 | [Гайка М45х1,5-6Н.05.019 ГОСТ11871-88] | Гайка М45х1,5-6Н.05.019 ГОСТ11871-88 |
Загрузка ...
|
|
| 20 | [Гайка с нейлоновым кольцом М45х1,5] | Гайка с нейлоновым кольцом М45х1,5 |
Загрузка ...
|
|
| 21 | КРП-302.02.010Б | Сница |
Загрузка ...
|
|
| 22 | [Цепь 4х8х42 ТУ120173856009-88 (35зв.)] | Цепь 4х8х42 ТУ120173856009-88 (35зв.) |
Загрузка ...
|
|
| 23 | T-278D | Редуктор |
Загрузка ...
|
|
| 24 | КРП-302.02.419 | Пластина |
Загрузка ...
|
|
| 25 | КРП-302.02.465 | Пластина |
Загрузка ...
|
|
| 26 | [Болт М16-6gх25.88.35.019 ГОСТ7798-70] | Болт М16-6gх25.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 27 | КРП-302.02.340 | Кронштейн |
Загрузка ...
|
|
| 28 | КРП-302.02.040Б | Рамка |
Загрузка ...
|
|
| 29 | [Шплинт 5х45.019 ГОСТ397-79] | Шплинт 5х45.019 ГОСТ397-79 |
Загрузка ...
|
|
| 30 | [Шайба С20.01.019 ГОСТ11371-78] | Шайба С20.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 31 | [Шплинт 2.4,0х60.019] | Шплинт 2.4,0х60.019 |
Загрузка ...
|
|
| 32 | [Шайба С18.01.019 ГОСТ11371-78] | Шайба С18.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 33 | КРП-302.02.170Б | Стопор |
Загрузка ...
|
|
| 34 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 35 | [Болт М8-6gх16.88.35.019 ГОСТ7798-70] | Болт М8-6gх16.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 36 | [Гайка М10-6Н.06.019 ГОСТ5915-70] | Гайка М10-6Н.06.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 37 | КРК-01.605 | Стопор |
Загрузка ...
|
|
| 38 | КРК-02.616 | Фиксатор |
Загрузка ...
|
|
| 39 | КРП-302.02.626 | Ось |
Загрузка ...
|
|
| 40 | [Шплинт 2.3,6х50.019 ОСТ23.2.2-79] | Шплинт 2.3,6х50.019 ОСТ23.2.2-79 |
Загрузка ...
|
|
| 41 | КРП-302.02.330 | Нога |
Загрузка ...
|
|
| 42 | КРП-302.02.628 | Ручка |
Загрузка ...
|
|
| 43 | [Ось 2-20h11х240.35 ГОСТ9650-80] | Ось 2-20h11х240.35 ГОСТ9650-80 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
