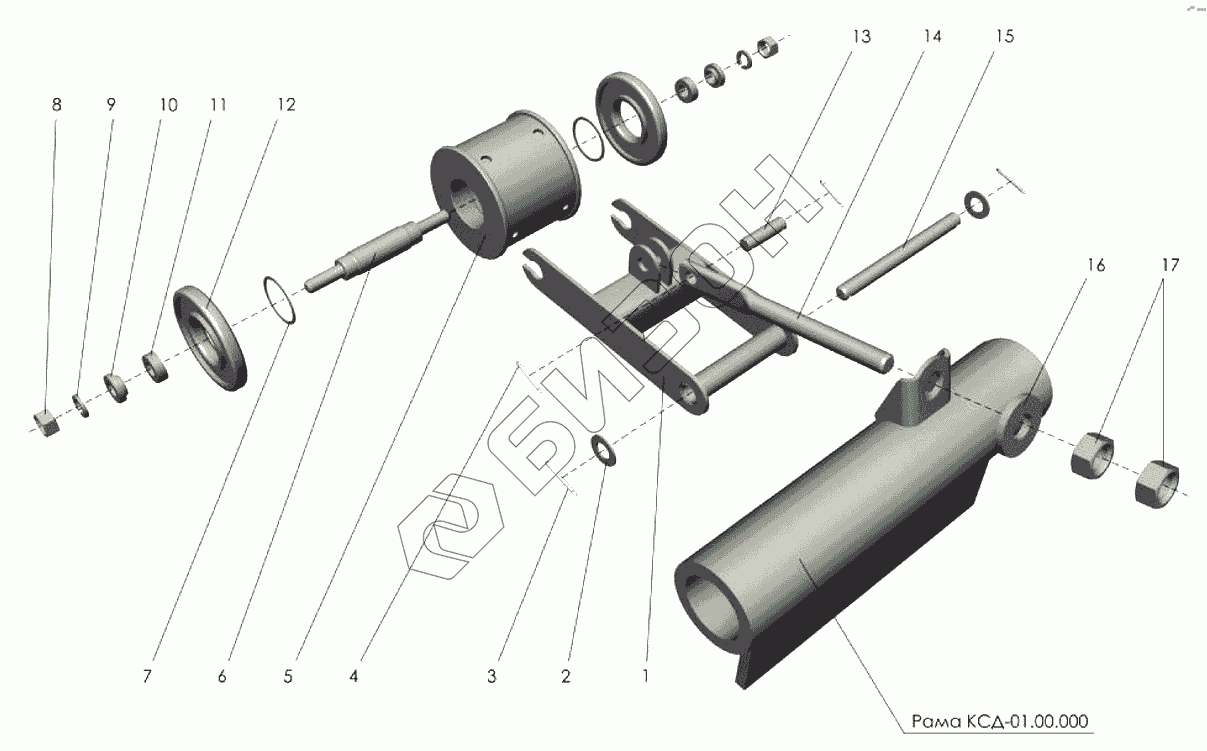

Графический каталог запасных частей к технике: Клевер КСД-2,0 "Sterh". Натяжное устройство

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 КСД-18.01.000В Рычаг
Загрузка ...
2 [Шайба 20.01.019 ГОСТ113171-78] Шайба 20.01.019 ГОСТ113171-78
Загрузка ...
3 [Шплинт 4,0х28.019 ГОСТ397-79] Шплинт 4,0х28.019 ГОСТ397-79
Загрузка ...
4 [Шплинт 3,2х20.3.019 ГОСТ397-79] Шплинт 3,2х20.3.019 ГОСТ397-79
Загрузка ...
5 КСД-18.00.020 Ролик
Загрузка ...
6 КСД-18.00.605 Ось
Загрузка ...
7 [Кольцо В47 ГОСТ13941-86] Кольцо В47 ГОСТ13941-86
Загрузка ...
8 [Гайка М12-6Н.6.019 ГОСТ5915-70] Гайка М12-6Н.6.019 ГОСТ5915-70
Загрузка ...
9 [Шайба 12Т.65Г.05 ГОСТ6402-70] Шайба 12Т.65Г.05 ГОСТ6402-70
Загрузка ...
10 КСД-18.00.604А Втулка
Загрузка ...
11 КСД-18.00.607 Втулка
Загрузка ...
12 180204С9 Подшипник ГОСТ8882-75
Загрузка ...
13 [Ось 2-12h11х35ст3сп ГОСТ9650-80] Ось 2-12h11х35ст3сп ГОСТ9650-80
Загрузка ...
14 КСД-18.00.603А Винт
Загрузка ...
15 КСД-00.00.637 Ось
Загрузка ...
16 РСМ-10.08.01.602 Шайба
Загрузка ...
17 [Гайка М16-6Н.6.019 ГОСТ5915-70] Гайка М16-6Н.6.019 ГОСТ5915-70
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
