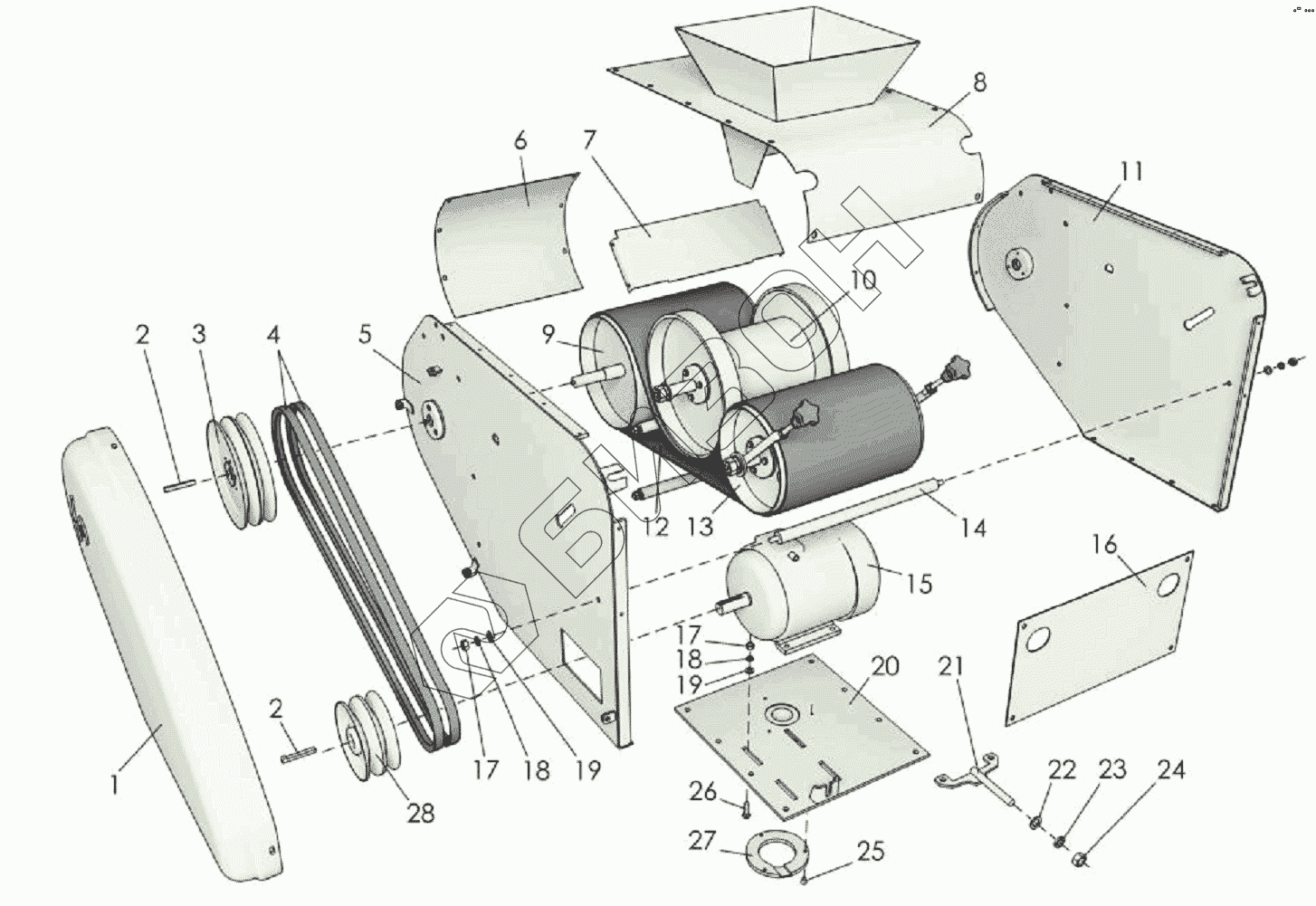

Графический каталог запасных частей к технике: Клевер МЗС-90-20. Триммер МЗ-90.02.000
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | МЗ-02.500.901 | Кожух |
Загрузка ...
|
|
| 2 | 10х8х63 | Шпонка |
Загрузка ...
|
|
| 3 | МЗС-90.02.190 | Шкив двухручьевой |
Загрузка ...
|
|
| 4 | С(В)-2240 | Ремень |
Загрузка ...
|
|
| 5 | МЗС-90.02.060 | Боковина |
Загрузка ...
|
|
| 6 | МЗС-90.02.425 | Стенка передняя |
Загрузка ...
|
|
| 7 | МЗС-90.02.426 | Отбойник |
Загрузка ...
|
|
| 8 | МЗС-90.02.150 | Крышка верхняя триммера |
Загрузка ...
|
|
| 9 | МЗС-90.02.110 | Барабан |
Загрузка ...
|
|
| 10 | МЗС-90.02.120 | Барабан-катушка |
Загрузка ...
|
|
| 11 | МЗС-90.02.050 | Боковина |
Загрузка ...
|
|
| 12 | МЗ-02.100.902 | Ремень бесконечный 400х4х2560 |
Загрузка ...
|
|
| 13 | МЗС-90.02.080 | Барабан натяжной |
Загрузка ...
|
|
| 14 | МЗС-90.02.607 | Стяжка |
Загрузка ...
|
|
| 15 | АНРМ112 М4УЗ | Электродвигатель |
Загрузка ...
|
|
| 16 | МЗС-90.02.427 | Стенка задняя |
Загрузка ...
|
|
| 17 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 18 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 19 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 20 | МЗС-90.02.090 | Плита триммера |
Загрузка ...
|
|
| 21 | МЗС-90.02.200 | Кронштейн |
Загрузка ...
|
|
| 22 | С16.01.019 | Шайба |
Загрузка ...
|
|
| 23 | 16Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 24 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 25 | В.М8-6gх20.58.019 | Винт |
Загрузка ...
|
|
| 26 | М12-6gх45.58.019 | Болт |
Загрузка ...
|
|
| 27 | МЗС-90.02.434 | Диск |
Загрузка ...
|
|
| 28 | МЗС-90.02.180 | Шкив двухручьевой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
