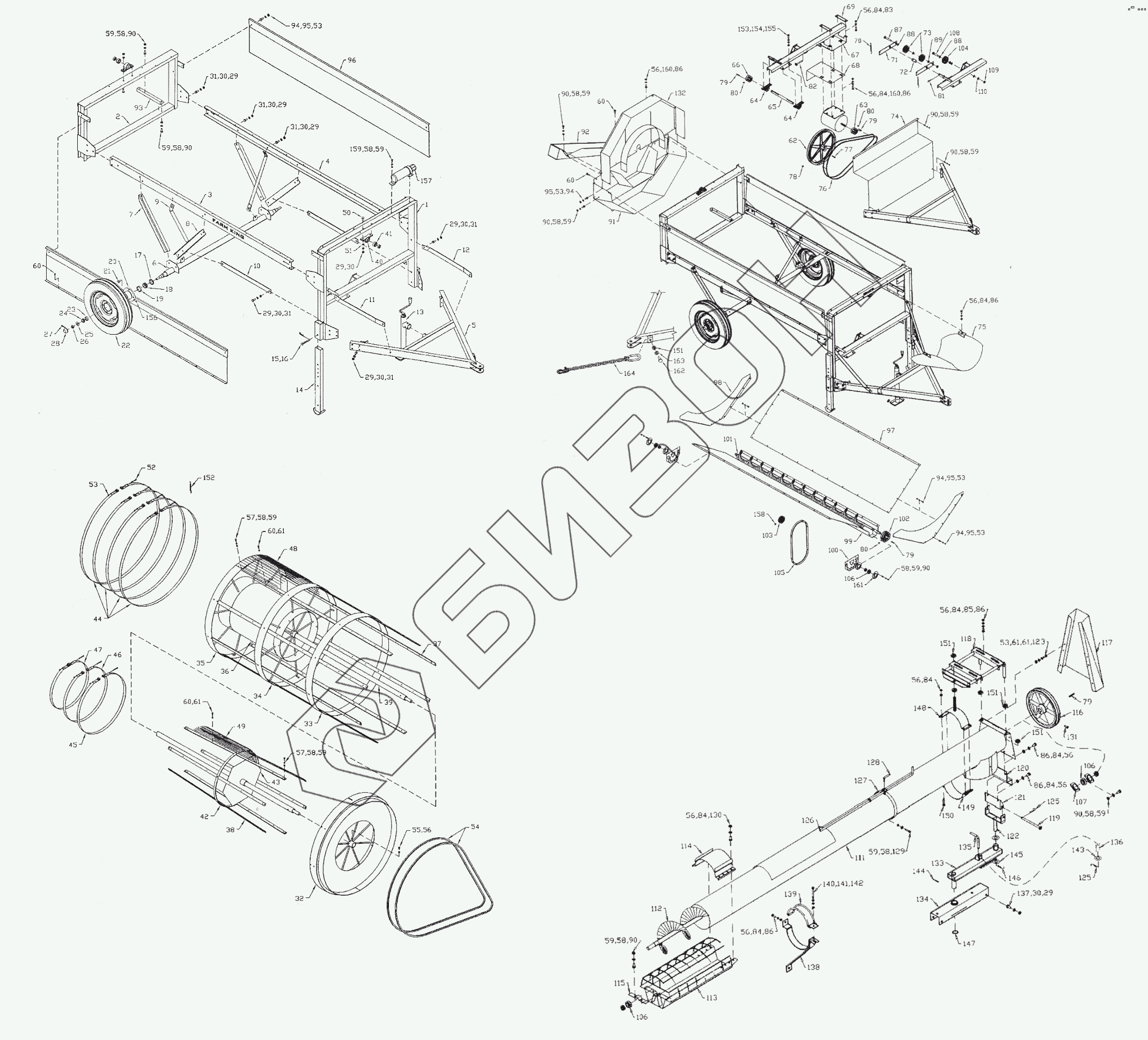

Графический каталог запасных частей к технике: Клевер ОЗМ-20. Изображения деталей
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
29
29
29
29
29
29
30
30
30
30
30
30
30
30
31
31
31
31
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
53
53
53
53
54
55
56
56
56
56
56
56
56
56
56
56
56
57
57
58
58
58
58
58
58
58
58
58
58
58
58
58
59
59
59
59
59
59
59
59
59
59
59
59
59
60
60
60
60
60
61
61
61
61
62
63
64
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
79
79
79
80
80
80
81
82
83
84
84
84
84
84
84
84
84
84
85
86
86
86
86
86
86
86
87
88
88
89
90
90
90
90
90
90
90
90
90
91
92
93
94
94
94
94
95
95
95
95
96
97
98
99
100
101
102
103
104
105
106
106
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
125
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
151
151
151
152
153
154
155
156
157
158
159
160
160
161
162
163
164
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 9105173 | 9105173 | H411 Узел в сборе |
Загрузка ...
|
|
| 973288 | 973288 | Опора сетки барабана |
Загрузка ...
|
|
| 973231 | 973231 | 5 x 5 Секция наружной сетки барабана |
Загрузка ...
|
|
| 973232 | 973232 | 6 x 6 Секция наружной сетки барабана |
Загрузка ...
|
|
| 973233 | 973233 | 8 x 8 Секция наружной сетки барабана |
Загрузка ...
|
|
| 973234 | 973234 | 10 x 10 Секция наружной сетки барабана |
Загрузка ...
|
|
| 973236 | 973236 | 5/8 x 5/8 Секция внутренней сетки барабана |
Загрузка ...
|
|
| 973237 | 973237 | 3 x 3 Секция внутренней сетки барабана |
Загрузка ...
|
|
| 973238 | 973238 | 4 x 4 Секция внутренней сетки барабана |
Загрузка ...
|
|
| 903522 | 903522 | 5 x 5 Секция внутренней сетки барабана 3 Required |
Загрузка ...
|
|
| 1 | 973269 | Передний каркас |
Загрузка ...
|
|
| 2 | 973202 | Задний каркас |
Загрузка ...
|
|
| 3 | 973203 | Балка правая |
Загрузка ...
|
|
| 4 | 973204 | Балка левая |
Загрузка ...
|
|
| 5 | 973205 | Сница в сборе |
Загрузка ...
|
|
| 6 | 973206 | Ось |
Загрузка ...
|
|
| 7 | 973207 | Задняя скоба оси |
Загрузка ...
|
|
| 8 | 973208 | Передняя скоба оси |
Загрузка ...
|
|
| 9 | 973209 | Скоба оси |
Загрузка ...
|
|
| 10 | 973210 | Скоба каркаса |
Загрузка ...
|
|
| 11 | 973211 | Правая скоба сницы |
Загрузка ...
|
|
| 12 | 973212 | Левая скоба сницы |
Загрузка ...
|
|
| 13 | F3260 | Домкрат |
Загрузка ...
|
|
| 14 | 973213 | Передняя опора |
Загрузка ...
|
|
| 15 | 973214 | Штырь передней опоры |
Загрузка ...
|
|
| 16 | 961012 | Шплинт №16 |
Загрузка ...
|
|
| 17 | 961891 | Манжета |
Загрузка ...
|
|
| 18 | 967712 | Внутренний конический подшипник |
Загрузка ...
|
|
| 19 | 967711 | Внутренняя тарелка подшипника |
Загрузка ...
|
|
| 20 | 105173 | Крышка на 4 болта |
Загрузка ...
|
|
| 21 | 968404 | 1/2 Болт колеса |
Загрузка ...
|
|
| 22 | F7110 | 15 x 4 1/2 x 4 Колесо |
Загрузка ...
|
|
| 23 | 968405 | Наружная тарелка подшипника |
Загрузка ...
|
|
| 24 | 968406 | Наружный конический подшипник |
Загрузка ...
|
|
| 25 | 9812416 | 3/4 I.D. Кольцо стопорное |
Загрузка ...
|
|
| 26 | 81834 | 3/4 Гайка шлицевая |
Загрузка ...
|
|
| 27 | 9812486 | 1/8 x 1 1/2 Чека |
Загрузка ...
|
|
| 28 | 968409 | Колпачек |
Загрузка ...
|
|
| 29 | 81636 | 1/2 Гайка |
Загрузка ...
|
|
| 30 | 81637 | 1/2 Шайба |
Загрузка ...
|
|
| 31 | 81620 | 1/2 x 1 1/4 Болт |
Загрузка ...
|
|
| 32 | 973215 | Переднее кольцо барабана |
Загрузка ...
|
|
| 33 | 973216 | Переднее центральное кольцо барабана |
Загрузка ...
|
|
| 34 | 973217 | Заднее центральное кольцо барабана |
Загрузка ...
|
|
| 35 | 973218 | Задее кольцо барабана |
Загрузка ...
|
|
| 36 | F4501 | Коническая расширяющаяся труба |
Загрузка ...
|
|
| 37 | 973220 | Опора сетки барабана |
Загрузка ...
|
|
| 38 | 973221 | Коническая опора сетки |
Загрузка ...
|
|
| 39 | 973222 | Вал барабана |
Загрузка ...
|
|
| 40 | 973223 | 1 1/4 Корпус подшипника |
Загрузка ...
|
|
| 41 | 961676 | 1 1/4 Подшипник |
Загрузка ...
|
|
| 42 | 973224 | Кольцо опорное |
Загрузка ...
|
|
| 43 | 973225 | Конус контроля потока |
Загрузка ...
|
|
| 44 | 973226 | Полоса барабана 1 1/4 x 148 1/4 |
Загрузка ...
|
|
| 45 | 973227 | Передняя полоса 1 1/4 x 92 1/4 |
Загрузка ...
|
|
| 46 | 973228 | Центральная полоса 1 1/4 x 83 |
Загрузка ...
|
|
| 47 | 973229 | Задняя полоса 1 1/4 x 73 1/2 |
Загрузка ...
|
|
| 48 | 973230 | 4 x 4 Секция наружной сетки барабана |
Загрузка ...
|
|
| 49 | 973235 | 2 x 2 Секция внутренней сетки барабана |
Загрузка ...
|
|
| 50 | 87553 | 1/2 x 1 3/4 Болт |
Загрузка ...
|
|
| 51 | 81638 | 1/2 Шайба B.S. |
Загрузка ...
|
|
| 52 | 9812398 | 1/4 x 2 1/2 Болт хомута |
Загрузка ...
|
|
| 53 | 81544 | 1/4 Гайка |
Загрузка ...
|
|
| 54 | 973270 | B-164 Ремень клиновой |
Загрузка ...
|
|
| 55 | 812037 | 3/8 x 3/4 Винт с квадратной головкой |
Загрузка ...
|
|
| 56 | 81592 | 3/8 Гайка |
Загрузка ...
|
|
| 57 | 812626 | 5/16 x 1 Болт |
Загрузка ...
|
|
| 58 | 81569 | 5/16 Шайба |
Загрузка ...
|
|
| 59 | 81568 | 5/16 Гайка |
Загрузка ...
|
|
| 60 | 9812392 | 1/4 x 3/4 Винт саморезный |
Загрузка ...
|
|
| 61 | 81546 | 5/16 Шайба |
Загрузка ...
|
|
| 62 | 973287 | 18 Шкив двухручьевой |
Загрузка ...
|
|
| 63 | Шкив двухручьевой | 3 Шкив двухручьевой |
Загрузка ...
|
|
| 64 | 961792 | 1 Корпус подшипника |
Загрузка ...
|
|
| 65 | 973240 | Вал, 1 x 14 |
Загрузка ...
|
|
| 66 | F888 | 3 Шкив двухручьевой |
Загрузка ...
|
|
| 67 | 973241 | Плита электродвигателя |
Загрузка ...
|
|
| 68 | 973242 | Защита |
Загрузка ...
|
|
| 69 | 973243 | Фиксатор плиты |
Загрузка ...
|
|
| 70 | 973618 | Пружина натяжения ремня |
Загрузка ...
|
|
| 71 | 973244 | Рычаг, 2 x 12 |
Загрузка ...
|
|
| 72 | 973245 | Втулка |
Загрузка ...
|
|
| 73 | 973645 | Шкив, 5/8 I.D.x4 5/8 |
Загрузка ...
|
|
| 74 | F4508 | Защита шкива |
Загрузка ...
|
|
| 75 | 973247 | Лоток |
Загрузка ...
|
|
| 76 | 973248 | B-87 ремень клиновой |
Загрузка ...
|
|
| 77 | 900286 | 1/4x2 1/2 Квадратный ключ |
Загрузка ...
|
|
| 78 | 985639 | 3/8x1/2 Винт |
Загрузка ...
|
|
| 79 | 901550 | 1/4x1 3/4 Квадратный ключ |
Загрузка ...
|
|
| 80 | 988999 | 3/8x3/8 Винт |
Загрузка ...
|
|
| 81 | 81210 | 1/4x2 Чека |
Загрузка ...
|
|
| 82 | 9812380 | 1/2x4 Винт с квадратной головкой |
Загрузка ...
|
|
| 83 | 86171 | 3/8x1 1/4 Болт |
Загрузка ...
|
|
| 84 | 81593 | 3/8 Шайба |
Загрузка ...
|
|
| 85 | 84000 | 7/16 Шайба |
Загрузка ...
|
|
| 86 | 86170 | 3/8x1 Болт |
Загрузка ...
|
|
| 87 | 81671 | 5/8x4 Болт |
Загрузка ...
|
|
| 88 | 81678 | 5/8 Flat Washer |
Загрузка ...
|
|
| 89 | 812482 | 5/8 Lock Nut |
Загрузка ...
|
|
| 90 | 81549 | 5/16x3/4 Болт |
Загрузка ...
|
|
| 91 | F4527 | Кожух выгрузного лотка |
Загрузка ...
|
|
| 92 | 973272 | Выгрузной лоток |
Загрузка ...
|
|
| 93 | 973273 | Монтажная скоба |
Загрузка ...
|
|
| 94 | 81525 | 1/4x3/4 Болт |
Загрузка ...
|
|
| 95 | 81545 | 1/4 Шайба |
Загрузка ...
|
|
| 96 | 973253 | Боковые панели |
Загрузка ...
|
|
| 97 | 973254 | Боковая панель |
Загрузка ...
|
|
| 98 | 973255 | Задняя панель |
Загрузка ...
|
|
| 99 | 973256 | Короб |
Загрузка ...
|
|
| 100 | 973257 | Крышка |
Загрузка ...
|
|
| 101 | 973258 | Шнек примесей |
Загрузка ...
|
|
| 102 | 966165 | 6 Шкив |
Загрузка ...
|
|
| 103 | 973616 | 3 Шкив |
Загрузка ...
|
|
| 104 | 968892 | 3 Шкив натяжной |
Загрузка ...
|
|
| 105 | 973259 | B-37 Ремень клиновой |
Загрузка ...
|
|
| 106 | 961627 | 1 Подшипник |
Загрузка ...
|
|
| 107 | 963009 | 1 Подшипник |
Загрузка ...
|
|
| 108 | 84289 | 5/8 x 3 Болт |
Загрузка ...
|
|
| 109 | 81676 | 5/8 Болт |
Загрузка ...
|
|
| 110 | 81677 | 5/8 Шайба |
Загрузка ...
|
|
| 111 | 973290 | 8x10 Труба в сборе |
Загрузка ...
|
|
| 112 | 973261 | 8x11 Шнек |
Загрузка ...
|
|
| 113 | 963805 | 8 Впускной фиксатор |
Загрузка ...
|
|
| 114 | 961455 | 8 Впускной фиксатор |
Загрузка ...
|
|
| 115 | 961913 | 1 Конический подшипник |
Загрузка ...
|
|
| 116 | 961567 | 12Шкив |
Загрузка ...
|
|
| 117 | F1307 | Защита ремня |
Загрузка ...
|
|
| 118 | 963707 | Плита |
Загрузка ...
|
|
| 119 | 902996 | Штырь с петлей, 1/2x7 3/8 |
Загрузка ...
|
|
| 120 | 973291 | Компенсирующий разъем |
Загрузка ...
|
|
| 121 | 973629 | Компенсирующая пластина |
Загрузка ...
|
|
| 122 | 900316 | Флюгер |
Загрузка ...
|
|
| 123 | 81527 | 1/4x1 Болт |
Загрузка ...
|
|
| 125 | 9812430 | 1/8x 1 Чека |
Загрузка ...
|
|
| 126 | 903066 | 8 Фиксатор |
Загрузка ...
|
|
| 127 | 903065 | 8 Фиксатор |
Загрузка ...
|
|
| 128 | 963145 | Винт |
Загрузка ...
|
|
| 129 | 81553 | 5/16x1 1/2 Болт |
Загрузка ...
|
|
| 130 | 81578 | 3/8x1 3/4 Болт |
Загрузка ...
|
|
| 131 | 81213 | 3/8x1 Винт с квадратной головкой |
Загрузка ...
|
|
| 132 | F4521 | Задний экран барабана |
Загрузка ...
|
|
| 133 | 973277 | Транспортная монтажная пластина |
Загрузка ...
|
|
| 134 | 973278 | Рычаг |
Загрузка ...
|
|
| 135 | 973279 | Транспортный штырь |
Загрузка ...
|
|
| 136 | 973280 | Кольцо |
Загрузка ...
|
|
| 137 | 81619 | 1/2 X 1 Болт |
Загрузка ...
|
|
| 138 | 973281 | Бурав |
Загрузка ...
|
|
| 139 | 973282 | Фиксатор |
Загрузка ...
|
|
| 140 | 81585 | 3/8x3-1/2 Болт |
Загрузка ...
|
|
| 141 | 964001 | 3/8 Шайба |
Загрузка ...
|
|
| 142 | 84217 | 3/8 Гайка |
Загрузка ...
|
|
| 143 | 84048 | 1/2 S.A.E. Шайба |
Загрузка ...
|
|
| 144 | 81276 | 1/4x2 Штырь |
Загрузка ...
|
|
| 145 | 84522 | 1 S.A.E. Шайба |
Загрузка ...
|
|
| 146 | 9812434 | 1/4x1-1/2 Штырь |
Загрузка ...
|
|
| 147 | 967110 | 1 1/4 Шайба |
Загрузка ...
|
|
| 148 | 963808 | Фиксатор |
Загрузка ...
|
|
| 149 | 963809 | Фиксатор |
Загрузка ...
|
|
| 150 | 811795 | 3/8 X 2 Болт |
Загрузка ...
|
|
| 151 | 81700 | 3/4 Болт |
Загрузка ...
|
|
| 152 | 973289 | Кольцо |
Загрузка ...
|
|
| 153 | 81600 | 7/16x13/4 Болт |
Загрузка ...
|
|
| 154 | 81614 | 7/16 Болт |
Загрузка ...
|
|
| 155 | 81615 | 7/16 Шайба |
Загрузка ...
|
|
| 156 | 967900 | Масленка 1/8 NPT STR |
Загрузка ...
|
|
| 157 | 909277 | Держатель |
Загрузка ...
|
|
| 158 | 967141 | 5/16x1/4 Винт |
Загрузка ...
|
|
| 159 | 812026 | 5/16x1 Болт |
Загрузка ...
|
|
| 160 | 81570 | 3/8 Шайба |
Загрузка ...
|
|
| 161 | 973511 | 1x3 Фланец |
Загрузка ...
|
|
| 162 | 84467 | 3/4 Болт |
Загрузка ...
|
|
| 163 | 81701 | 3/4 Шайба |
Загрузка ...
|
|
| 164 | F0420 | 1/4 Страховочная цепь |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Узнавайте первыми!
о новинках в отрасли, акциях магазина, новостях компании и многом другом!
Нажимая на кнопку “Подписаться”,
Вы соглашаетесь с
условиями обработки персональных данных
