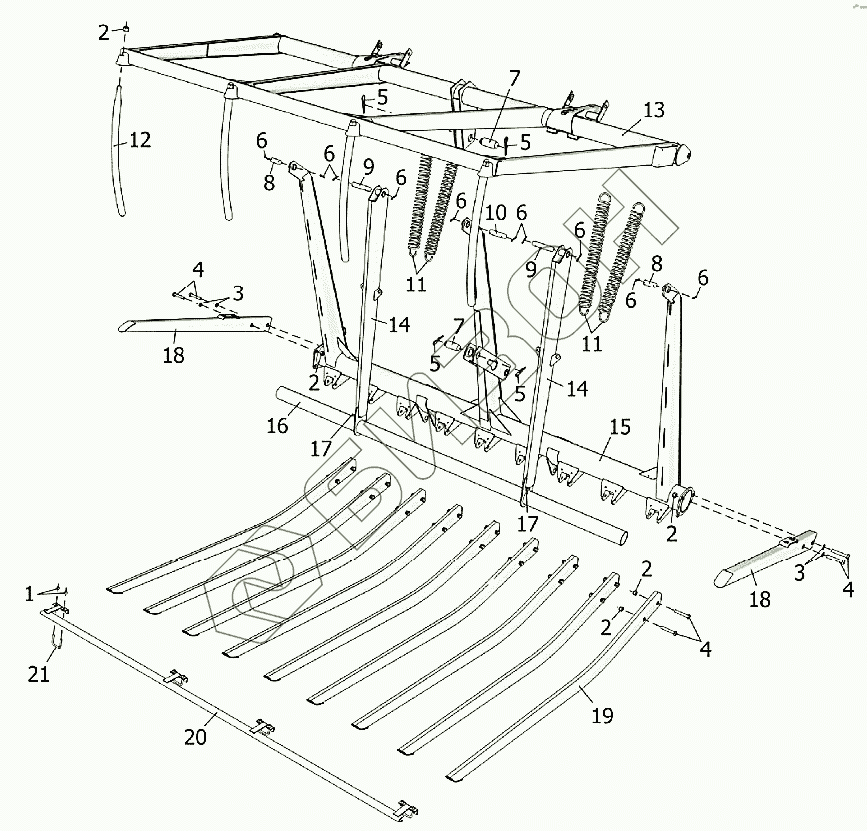

Графический каталог запасных частей к технике: Клевер ПФУ-081 (Fenix 800). Грабельная решётка
1
2
2
2
2
2
3
3
4
4
4
5
5
5
5
6
6
6
6
6
6
6
6
7
7
8
8
9
9
10
11
11
12
13
14
14
15
16
17
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8-6Н | Гайка |
Загрузка ...
|
|
| 2 | М16-6Н | Гайка |
Загрузка ...
|
|
| 3 | С16.01.019 | Шайба |
Загрузка ...
|
|
| 4 | М16-6gх90.88.019 | Болт |
Загрузка ...
|
|
| 5 | 2,5х90.019 | Шплинт |
Загрузка ...
|
|
| 6 | 5х36.019 | Шплинт |
Загрузка ...
|
|
| 7 | ПКУ-0,8.00.601-02 | Палец |
Загрузка ...
|
|
| 8 | КУН02.604 | Палец |
Загрузка ...
|
|
| 9 | КУН02.605 | Палец |
Загрузка ...
|
|
| 10 | КУН02.606А | Палец |
Загрузка ...
|
|
| 11 | КУН02.602 | Пружина |
Загрузка ...
|
|
| 12 | ПФБ04.601 | Палец |
Загрузка ...
|
|
| 13 | ПКУ-081.11.100А | Рамка |
Загрузка ...
|
|
| 14 | ПКУ-081.11.210 | Рычаг |
Загрузка ...
|
|
| 15 | ПКУ-081.11.120 | Рама |
Загрузка ...
|
|
| 16 | КУН02.804А | Труба |
Загрузка ...
|
|
| 17 | КУН02.608 | Шплинт |
Загрузка ...
|
|
| 18 | ПКУ-081.11.320 | Палец |
Загрузка ...
|
|
| 19 | ПКУ-081.11.310 | Палец |
Загрузка ...
|
|
| 20 | ПКУ-081.11.280 | Ограждение |
Загрузка ...
|
|
| 21 | ПКС20.601 | Скоба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
