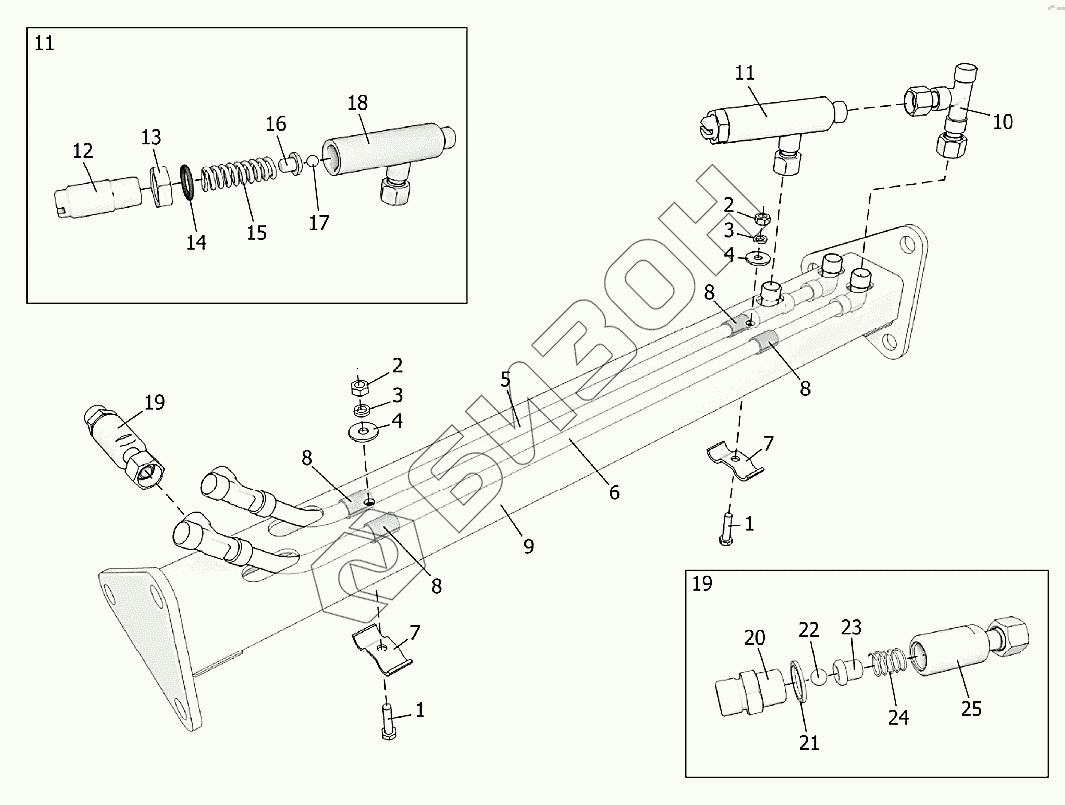

Графический каталог запасных частей к технике: Клевер ПФУ-081 (Fenix 800). Подъемное устройство (балка)
1
1
2
2
3
3
4
4
5
6
7
7
8
8
8
8
9
10
11
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8-6gх35.88.019 | Болт |
Загрузка ...
|
|
| 2 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 3 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 4 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 5 | ПКУ-081.02.100 | Трубопровод |
Загрузка ...
|
|
| 6 | ПКУ-081.02.100-01 | Трубопровод |
Загрузка ...
|
|
| 7 | КУН01.425К | Планка |
Загрузка ...
|
|
| 8 | КУН01.003 | Прокладка |
Загрузка ...
|
|
| 9 | ПКУ-081.01.530 | Балка |
Загрузка ...
|
|
| 10 | ПКУ-0,8.02.060 | Тройник в сборе |
Загрузка ...
|
|
| 11 | ПКУ-081.02.110 | Клапан |
Загрузка ...
|
|
| 12 | ПКУ-0,8.02.604 | Винт |
Загрузка ...
|
|
| 13 | ПКУ-0,8.02.605 | Гайка |
Загрузка ...
|
|
| 14 | 022-028-36-2-2 | Кольцо |
Загрузка ...
|
|
| 15 | КУН01.635А | Пружина |
Загрузка ...
|
|
| 16 | КУН01.646К | Направляющая |
Загрузка ...
|
|
| 17 | Шарик10-5 | Шарик |
Загрузка ...
|
|
| 18 | ПКУ-0,8.02.120 | Корпус |
Загрузка ...
|
|
| 19 | КУН01.710К | Клапан замедлительный |
Загрузка ...
|
|
| 20 | КУН01.671К | Штуцер |
Загрузка ...
|
|
| 21 | РСМ-10.09.01.007А | Шайба |
Загрузка ...
|
|
| 22 | Шарик10-5 | Шарик |
Загрузка ...
|
|
| 23 | КУН01.672К | Направляющая |
Загрузка ...
|
|
| 24 | КУН01.673К | Пружина |
Загрузка ...
|
|
| 25 | КУН01.810К | Корпус |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
