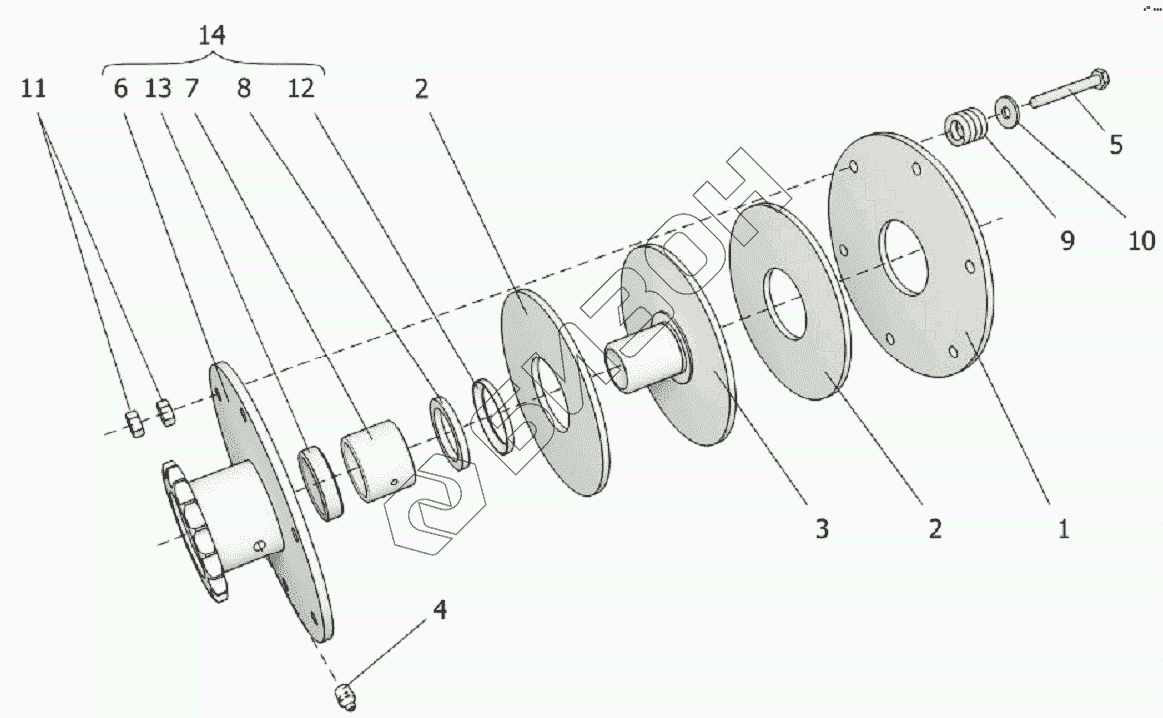

Графический каталог запасных частей к технике: Клевер ППК-121. Предохранительная фрикционная муфта привода шнека

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 РСМ-10.08.01.513А Диск
Загрузка ...
2 РСМ-10.08.01.026 Накладка сцепления
Загрузка ...
3 ППК-121.01.00.370 Ступица трения
Загрузка ...
4 1.2 Ц6хр Масленка
Загрузка ...
5 М10-6gх80.35.88.35.019 Болт
Загрузка ...
6 ППК-121.01.00.350 Звездочка
Загрузка ...
7 РСМ-10.08.01.009 Втулка
Загрузка ...
8 СП57-44-6 Кольцо
Загрузка ...
9 РСМ-10.08.01.624 Пружина
Загрузка ...
10 С10х3.01.019 Шайба
Загрузка ...
11 М10-6Н.6.019 Гайка
Загрузка ...
12 РСМ-10.08.01.521 Кольцо
Загрузка ...
13 ППК-121.01.00.001 Втулка
Загрузка ...
14 ППК-121.01.00.340 Звездочка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
