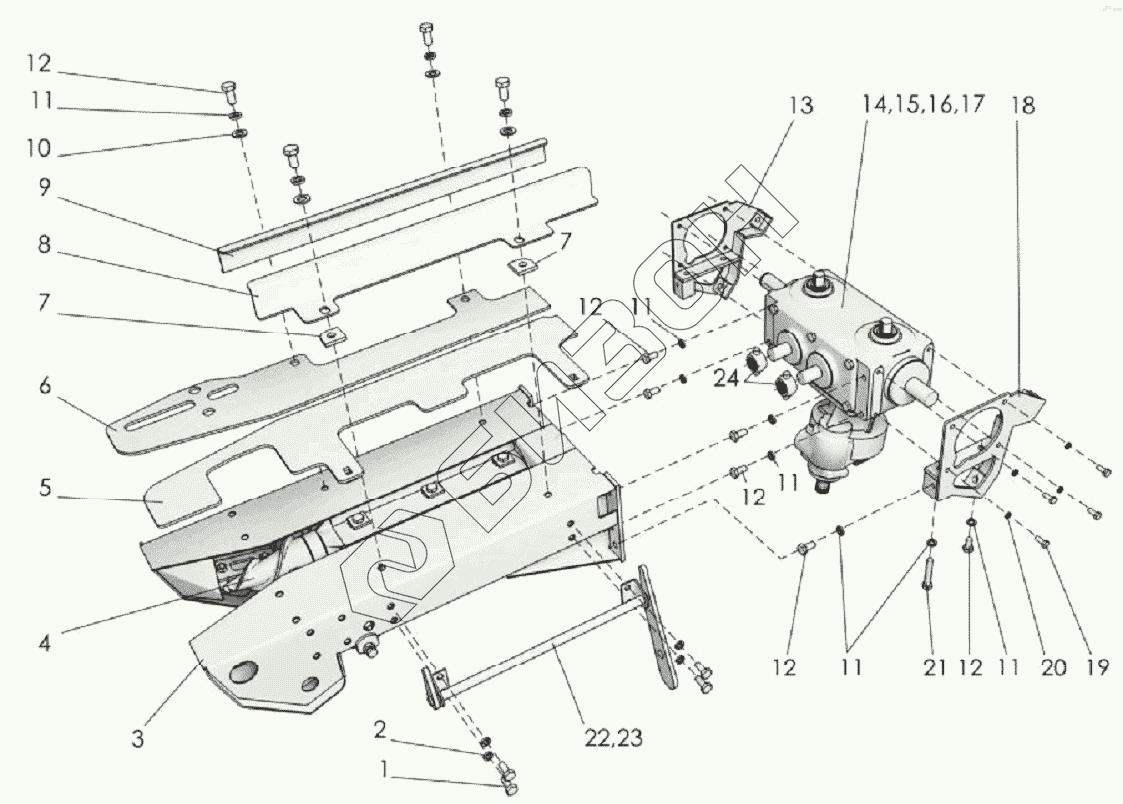

Графический каталог запасных частей к технике: Клевер ППК-121. Рама, отрывочные пластины и редуктор
1
2
3
4
5
6
7
7
8
9
10
11
11
11
11
11
12
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М10-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 2 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 3 | ППК-121.01.06.040 | Рама |
Загрузка ...
|
|
| 4 | ППК-81.01.06.040 | Валец |
Загрузка ...
|
|
| 5 | ППК-81.01.06.050А | Пластина |
Загрузка ...
|
|
| 6 | ППК-121.01.06.412 | Пластина |
Загрузка ...
|
|
| 7 | ППК-81.01.06.432 | Шайба |
Загрузка ...
|
|
| 8 | ППК-81.01.06.431А | Успокоитель |
Загрузка ...
|
|
| 9 | ППК-81.01.06.431А-01 | Успокоитель |
Загрузка ...
|
|
| 10 | С12х2.01.019 | Шайба |
Загрузка ...
|
|
| 11 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 12 | М12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 13 | ППК-81.01.03.020 | Кронштейн |
Загрузка ...
|
|
| 14 | 034-02.ААВВССD.С | Редуктор русла центральный |
Загрузка ...
|
|
| 15 | 034-02.ААВGССD.L | Редуктор русла левый |
Загрузка ...
|
|
| 16 | 034-02.ААGВССD.Р | Редуктор русла правый |
Загрузка ...
|
|
| 17 | 034-02.ААВВССD.С | Редуктор русла центральный |
Загрузка ...
|
|
| 18 | ППК-81.01.03.020-01 | Кронштейн |
Загрузка ...
|
|
| 19 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 20 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 21 | М12-6gх75.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | ППК-81.01.06.060 | Поводок |
Загрузка ...
|
|
| 23 | ППК-81.01.06.060-01 | Поводок |
Загрузка ...
|
|
| 24 | ППК-81.01.03.603А | Опора |
Загрузка ...
|
|
| 25 | М12-6gх25.88.35.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
