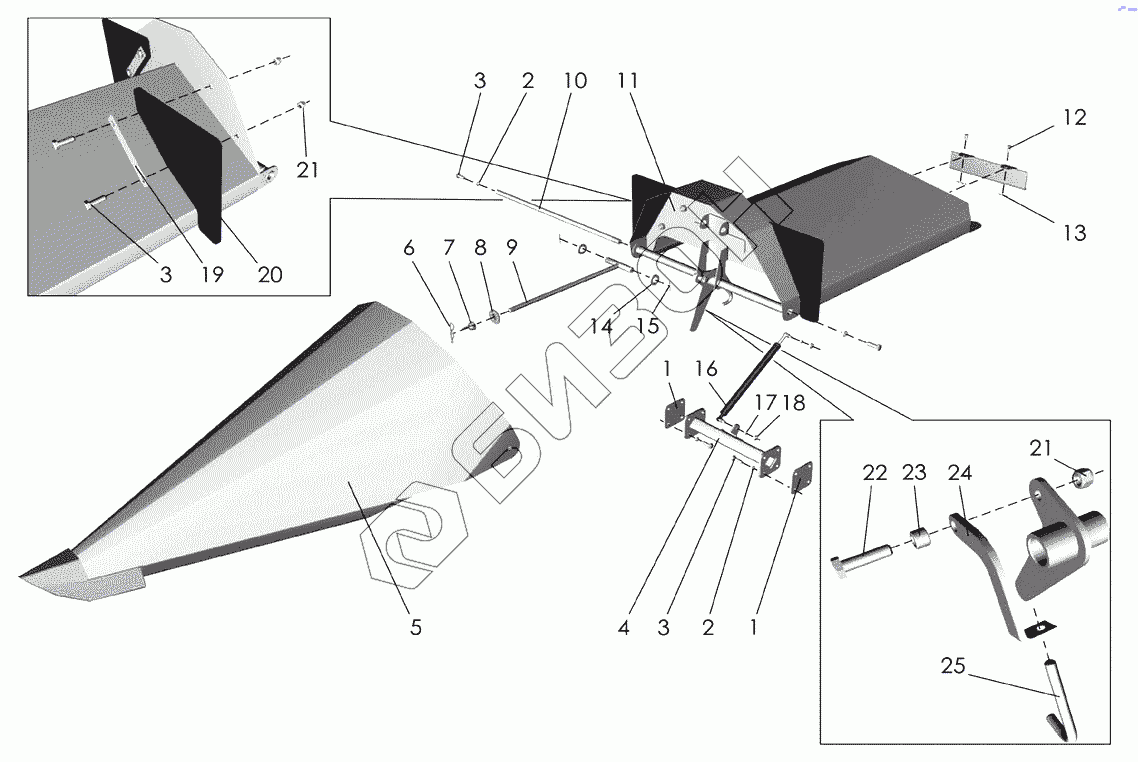

Графический каталог запасных частей к технике: Клевер ППК-81 "Argus". Делитель
1
1
1
1
2
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ППК-81.01.00.401-01 | Прокладка |
Загрузка ...
|
|
| 1 | ППК-81.01.00.401 | Прокладка |
Загрузка ...
|
|
| 2 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 3 | [Болт М10-6gх30.88.35.019 ГОСТ7798-70] | Болт М10-6gх30.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 4 | ППК-81.01.00.010 | Распорка |
Загрузка ...
|
|
| 5 | ППК-81.01.00.050 | Делитель |
Загрузка ...
|
|
| 6 | [Шплинт 2.2,8х40.019 ОСТ23.3.3-79] | Шплинт 2.2,8х40.019 ОСТ23.3.3-79 |
Загрузка ...
|
|
| 7 | [Гайка М12.6.019 ГОСТ3032-76] | Гайка М12.6.019 ГОСТ3032-76 |
Загрузка ...
|
|
| 8 | ППК-81.01.00.631 | Шайба |
Загрузка ...
|
|
| 9 | ППК-81.01.00.130 | Рычаг |
Загрузка ...
|
|
| 10 | ППК-81.01.00.560 | Труба |
Загрузка ...
|
|
| 11 | ППК-81.01.00.140А | Капот |
Загрузка ...
|
|
| 12 | [Ось 6-8b12х20.35.Ц9хр ГОСТ9650-80] | Ось 6-8b12х20.35.Ц9хр ГОСТ9650-80 |
Загрузка ...
|
|
| 13 | [Шплинт 2.2х28.019 ОСТ23.2.2-79] | Шплинт 2.2х28.019 ОСТ23.2.2-79 |
Загрузка ...
|
|
| 14 | [Шайба С16.01.01.019 ГОСТ11371-78] | Шайба С16.01.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 15 | [Шплинт 4х28.019 ГОСТ397-79] | Шплинт 4х28.019 ГОСТ397-79 |
Загрузка ...
|
|
| 16 | 11.6308010-70 ТУРБ 00232147.068-99 | Пружина газовая 11.6308010-70 ТУРБ 00232147.068-99 |
Загрузка ...
|
|
| 17 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 18 | [Гайка М8-6Н.019 ГОСТ5916-70] | Гайка М8-6Н.019 ГОСТ5916-70 |
Загрузка ...
|
|
| 19 | ППК-81.01.00.408 | Накладка |
Загрузка ...
|
|
| 20 | ППК-81.01.00.021 | Отражатель |
Загрузка ...
|
|
| 21 | [Гайка М10-6Н ТУ23.4617472.08-92] | Гайка М10-6Н ТУ23.4617472.08-92 |
Загрузка ...
|
|
| 22 | [Болт М10-6gх40.88.35.019 ГОСТ7798-70] | Болт М10-6gх40.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 23 | ППК-81.01.00.634 | Втулка |
Загрузка ...
|
|
| 24 | ППК-81.01.00.421 | Рычаг |
Загрузка ...
|
|
| 25 | ППК-81.01.00.603А | Зацеп |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
