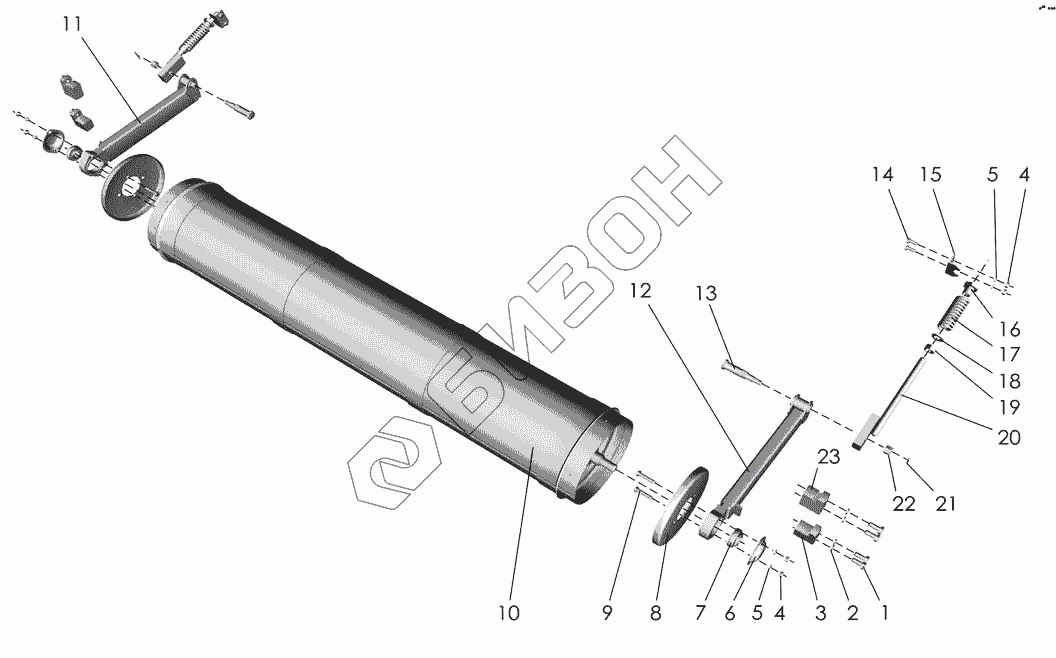

Графический каталог запасных частей к технике: Клевер ППК-81 "Argus". Наклонная камера (вал нижний)
1
2
3
4
4
5
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Болт М10-6gх25.88.35.019 ГОСТ7798-70] | Болт М10-6gх25.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 2 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 3 | ПКП-8.20.00.501 | Кронштейн |
Загрузка ...
|
|
| 4 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 5 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 6 | ПКП-8.20.04.411 | Крышка |
Загрузка ...
|
|
| 7 | 1680204А1К7.Р6Q6/L19 | Подшипник |
Загрузка ...
|
|
| 7 | 1680204АК7С17 | Подшипник ТУ37.006.084-90 |
Загрузка ...
|
|
| 8 | ПКП-8.20.04.412 | Донышко |
Загрузка ...
|
|
| 9 | [Болт М8-6gх40.88.35.019 ГОСТ7798-70] | Болт М8-6gх40.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 10 | 3518060-18310Б | Цилиндр |
Загрузка ...
|
|
| 11 | ПКП-8.20.04.020-01 | Рычаг |
Загрузка ...
|
|
| 12 | ПКП-8.20.04.020 | Рычаг |
Загрузка ...
|
|
| 13 | ПКП-8.20.00.602 | Болт специальный |
Загрузка ...
|
|
| 14 | [Болт М8-6gх20.88.35.019 ГОСТ7798-70] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 15 | 3518060-17089 | Упор |
Загрузка ...
|
|
| 16 | 3518060-16465 | Втулка направляющая |
Загрузка ...
|
|
| 17 | 54-60079 | Пружина |
Загрузка ...
|
|
| 18 | [Шайба С16.01.019 ГОСТ11371-78] | Шайба С16.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 19 | [Гайка М16-6Н.6.019 ГОСТ5915-70] | Гайка М16-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 20 | РСМ-10.27.02.130 | Винт натяжной |
Загрузка ...
|
|
| 21 | [Шплинт 3,2х20.019 ГОСТ397-79] | Шплинт 3,2х20.019 ГОСТ397-79 |
Загрузка ...
|
|
| 22 | [Гайка М12-7Н.8.019 ГОСТ5918-73] | Гайка М12-7Н.8.019 ГОСТ5918-73 |
Загрузка ...
|
|
| 23 | ПКП-8.20.00.502 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
