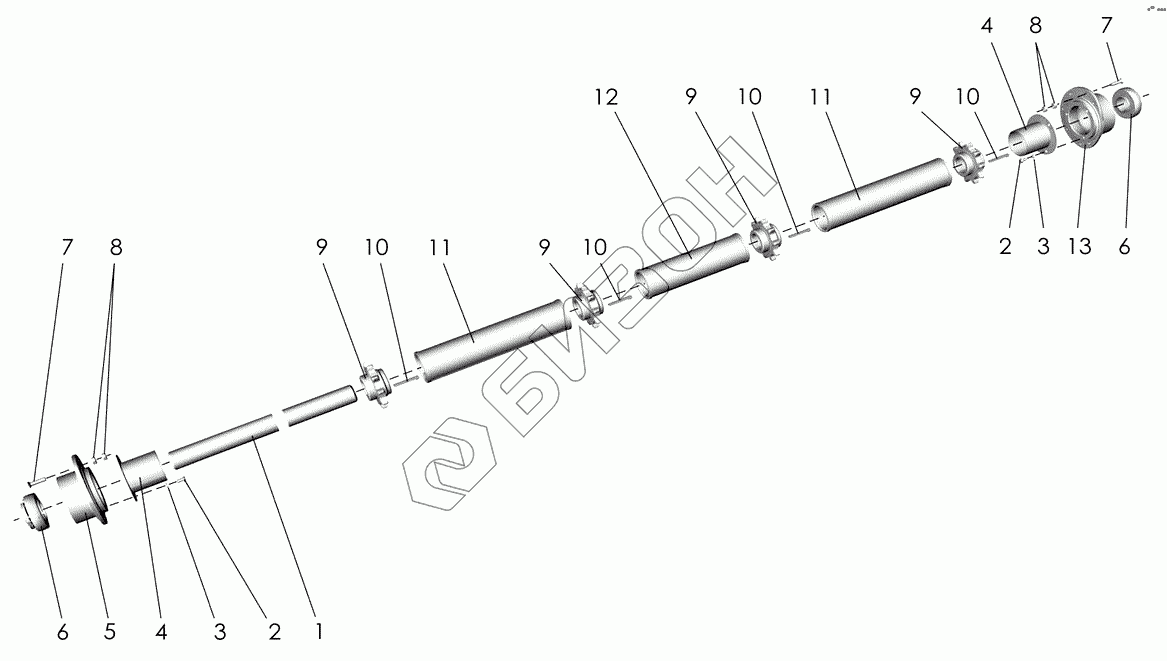

Графический каталог запасных частей к технике: Клевер ППК-81 "Argus". Наклонная камера (вал верхний)
1
2
2
3
3
4
4
5
6
6
7
7
8
8
9
9
9
9
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 3518060-16442В | Вал |
Загрузка ...
|
|
| 2 | [Болт М8-6gх16.88.35.019 ГОСТ7798-70] | Болт М8-6gх16.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 3 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 4 | 3518090-18460А-01 | Кожух |
Загрузка ...
|
|
| 5 | РСМ-10.27.02.203-01 | Фланец |
Загрузка ...
|
|
| 6 | 680210Н | Подшипник |
Загрузка ...
|
|
| 7 | [Винт ВМ10х1,25-6gх35.48.019 ГОСТ17475-80] | Винт ВМ10х1,25-6gх35.48.019 ГОСТ17475-80 |
Загрузка ...
|
|
| 8 | [Гайка М10х1,25-7H.8.019 ГОСТ5915-70] | Гайка М10х1,25-7H.8.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 9 | РСМ-10.27.02.030А | Звездочка |
Загрузка ...
|
|
| 10 | 61141 | Шпонка |
Загрузка ...
|
|
| 10 | 61141-06 | Шпонка |
Загрузка ...
|
|
| 10 | 61141-05 | Шпонка |
Загрузка ...
|
|
| 10 | 61141-04 | Шпонка |
Загрузка ...
|
|
| 10 | 61141-03 | Шпонка |
Загрузка ...
|
|
| 10 | 61141-02 | Шпонка |
Загрузка ...
|
|
| 10 | 61141-01 | Шпонка |
Загрузка ...
|
|
| 11 | 3518060-18430Б-04 | Кожух |
Загрузка ...
|
|
| 12 | 3518060-18430Б-05 | Кожух |
Загрузка ...
|
|
| 13 | РСМ-10.27.02.203 | Корпус подшипника |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
