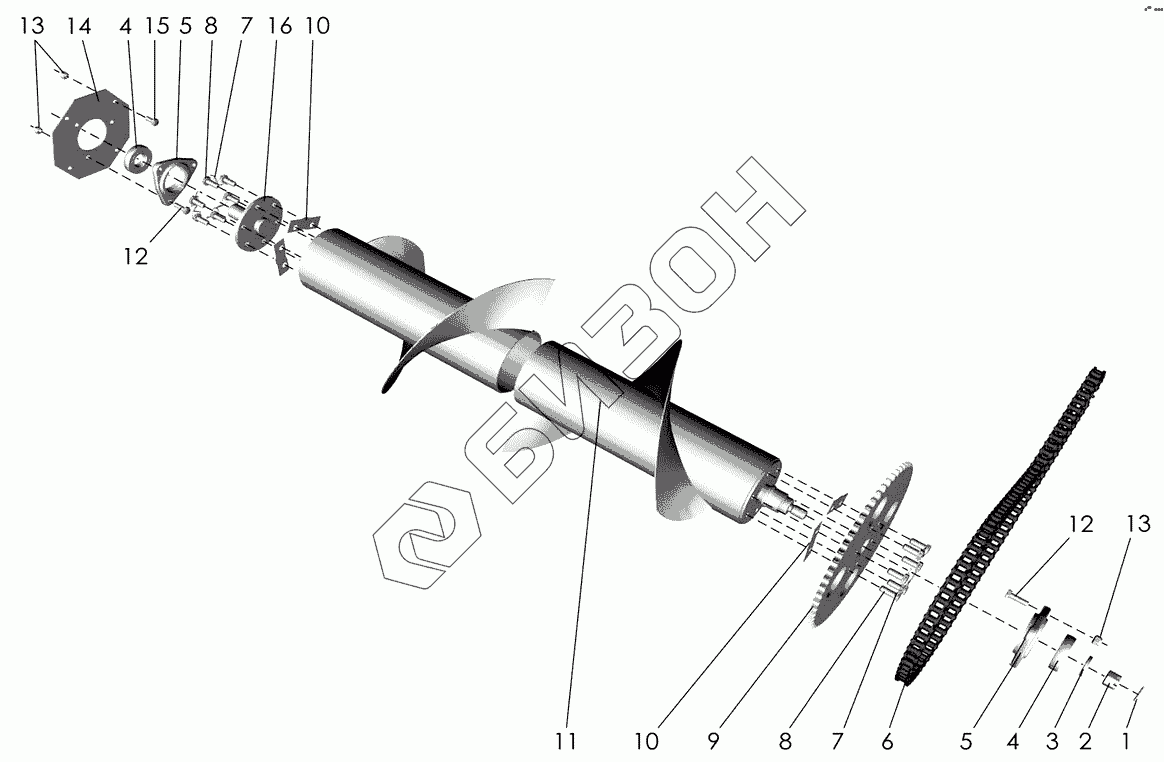

Графический каталог запасных частей к технике: Клевер ППК-81 "Argus". Шнек

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
5
6
7
7
8
8
9
10
10
10
10
11
12
12
13
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 [Шплинт 4х35.019 ГОСТ397-79] Шплинт 4х35.019 ГОСТ397-79
Загрузка ...
2 [Гайка М20-6Н.5.019 ГОСТ2528-73] Гайка М20-6Н.5.019 ГОСТ2528-73
Загрузка ...
3 ППК-81.01.01.401 Шайба
Загрузка ...
4 1580207НКТ Подшипник
Загрузка ...
5 Н.027.104 Корпус подшипника
Загрузка ...
6 [Цепь ПР-19,05-31,8 ГОСТ13568-97 (101зв.)] Цепь ПР-19,05-31,8 ГОСТ13568-97 (101зв.)
Загрузка ...
7 [Проволока 2,0-0-4 ГОСТ3282-74] Проволока 2,0-0-4 ГОСТ3282-74
Загрузка ...
8 [Болт 3М12-6gх30.88.35.019 ГОСТ7798-70] Болт 3М12-6gх30.88.35.019 ГОСТ7798-70
Загрузка ...
9 ППК-81.01.01.030 Звездочка
Загрузка ...
10 ППК-81.01.01.411 Прокладка регулировочная
Загрузка ...
10 ППК-81.01.01.411-01 Прокладка регулировочная
Загрузка ...
11 ППК-81.01.01.010 Шнек
Загрузка ...
12 [Болт М12-6gх35.88.35.019 ГОСТ7798-70] Болт М12-6gх35.88.35.019 ГОСТ7798-70
Загрузка ...
13 [Гайка М12-6Н ТУ23.4617472.08-92] Гайка М12-6Н ТУ23.4617472.08-92
Загрузка ...
14 ППК-81.01.00.452 Накладка
Загрузка ...
15 [Болт М12-6gх25.88.35.019 ГОСТ7798-70] Болт М12-6gх25.88.35.019 ГОСТ7798-70
Загрузка ...
16 ППК-81.01.01.020 Ступица
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
