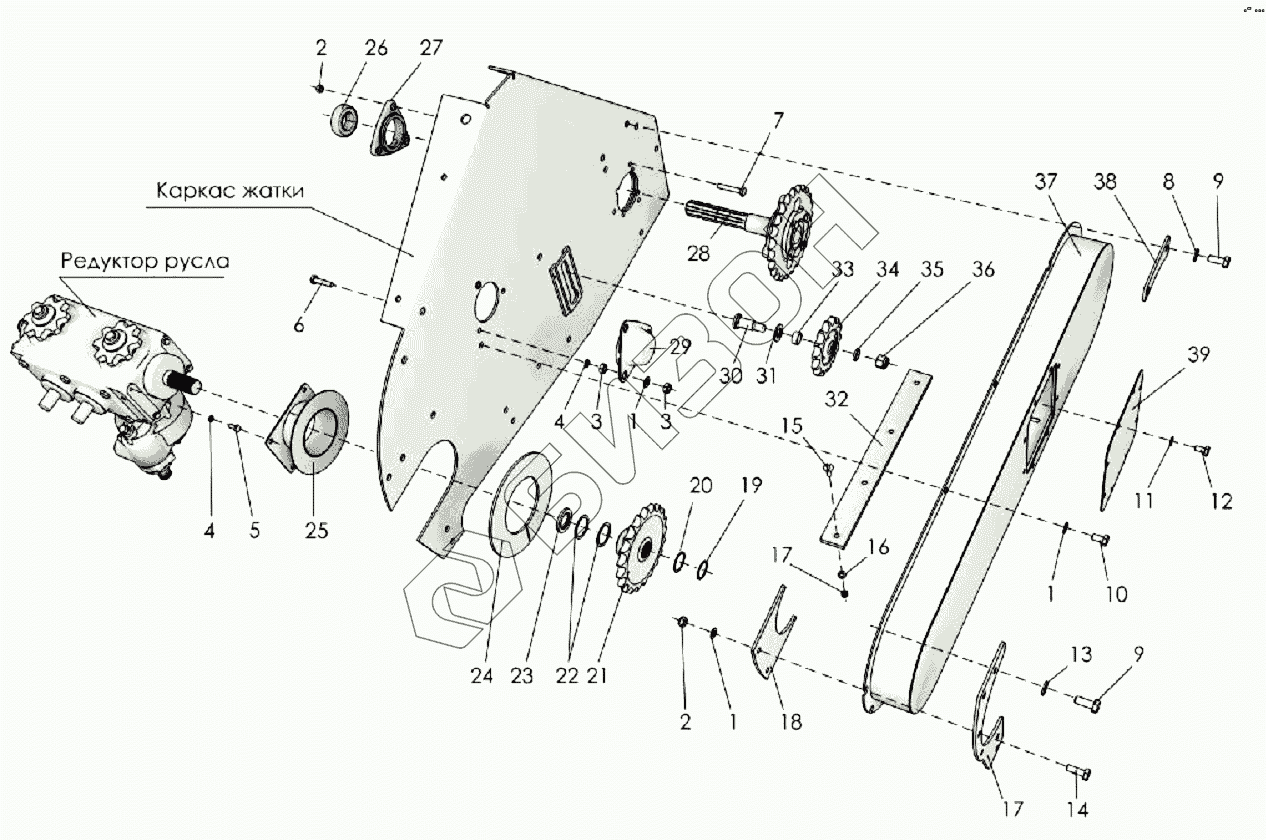

Графический каталог запасных частей к технике: Клевер ППК-82 "Argus". Привод жатки (вид слева)
1
1
1
2
2
3
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 2 | М10 | Гайка |
Загрузка ...
|
|
| 3 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 4 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 5 | М10-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 6 | М10-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 7 | М10-6gх60.88.35.019 | Болт |
Загрузка ...
|
|
| 8 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 9 | М12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 10 | М10-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 11 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 12 | М8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 13 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 14 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 15 | М8-6gх25.48.019 | Винт |
Загрузка ...
|
|
| 16 | С8х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 17 | ППК-82.01.00.406 | Накладка |
Загрузка ...
|
|
| 18 | ППК-82.01.00.405 | Накладка |
Загрузка ...
|
|
| 19 | А35 | Кольцо |
Загрузка ...
|
|
| 20 | ППК-82.01.00.418 | Шайба |
Загрузка ...
|
|
| 21 | ППК-82.01.00.010 | Звездочка |
Загрузка ...
|
|
| 22 | ППК-82.01.00.404 | Шайба |
Загрузка ...
|
|
| 23 | ППК-82.01.00.403 | Шайба |
Загрузка ...
|
|
| 24 | ППК-82.01.00.001 | Уплотнитель |
Загрузка ...
|
|
| 25 | ППК-82.01.00.020 | Кожух |
Загрузка ...
|
|
| 26 | 580508К10С17 | Подшипник |
Загрузка ...
|
|
| 27 | Н.027.105 | Корпус подшипника |
Загрузка ...
|
|
| 28 | ППК-82.01.00.060 | Вал |
Загрузка ...
|
|
| 29 | РСМ-10.08.07.016М | Колпачок |
Загрузка ...
|
|
| 30 | ППК-82.01.00.603 | Ось |
Загрузка ...
|
|
| 31 | С20.01.019 | Шайба |
Загрузка ...
|
|
| 32 | ППК-82.01.00.002 | Успокоитель |
Загрузка ...
|
|
| 33 | ППК-82.01.00.604-01 | Втулка |
Загрузка ...
|
|
| 34 | 54-151-3-3 | Звездочка натяжная |
Загрузка ...
|
|
| 35 | ППК-82.01.00.604 | Втулка |
Загрузка ...
|
|
| 36 | М16 | Гайка |
Загрузка ...
|
|
| 37 | ППК-82.01.00.040 | Кожух |
Загрузка ...
|
|
| 38 | ППК-82.01.00.408 | Накладка |
Загрузка ...
|
|
| 39 | ППК-82.01.00.407 | Пластина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
