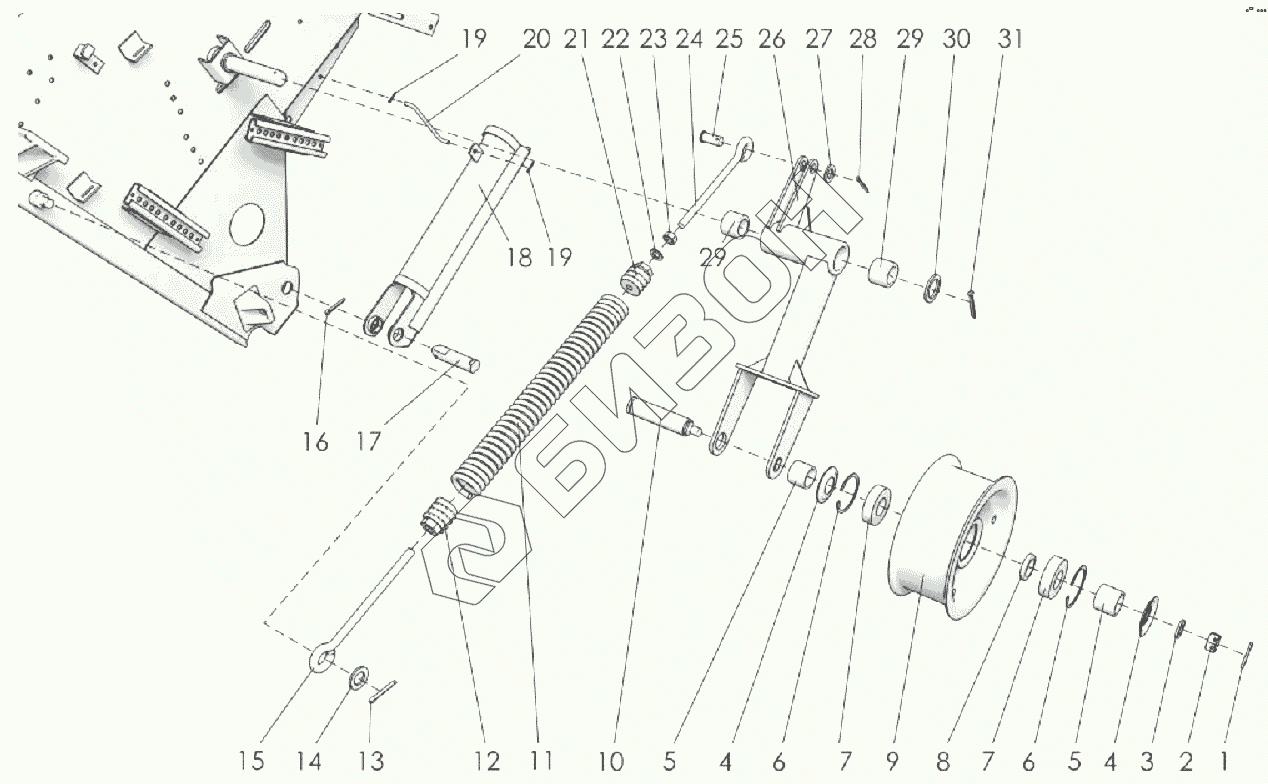

Графический каталог запасных частей к технике: Клевер ППК-82 "Argus". Шкив натяжной
1
2
3
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 3,2х28.019 | Шплинт |
Загрузка ...
|
|
| 2 | М14-6Н.04.35.019 | Гайка |
Загрузка ...
|
|
| 3 | С14х3.01.019 | Шайба |
Загрузка ...
|
|
| 4 | РСМ-10.05.00.499 | Шайба защитная |
Загрузка ...
|
|
| 5 | ПКП-8.20.00.801 | Втулка |
Загрузка ...
|
|
| 6 | С62 | Кольцо |
Загрузка ...
|
|
| 7 | 180206С17 | Подшипник ГОСТ8882-75 |
Загрузка ...
|
|
| 8 | РСМ-10.01.47.006 | Втулка |
Загрузка ...
|
|
| 9 | ПКП-8.20.00.102 | Шкив |
Загрузка ...
|
|
| 10 | ПКП-8.20.00.604 | Ось |
Загрузка ...
|
|
| 11 | ПКП-8.20.00.603 | Пружина |
Загрузка ...
|
|
| 12 | РСМ-10.12.00.101А-01 | Пробка |
Загрузка ...
|
|
| 13 | 5х36.019 | Шплинт |
Загрузка ...
|
|
| 14 | С18.01.019 | Шайба |
Загрузка ...
|
|
| 15 | РСМ-10.12.00.625-01 | Тяга |
Загрузка ...
|
|
| 16 | 6,3х45.019 | Шплинт |
Загрузка ...
|
|
| 17 | 3518060-16427А-01 | Палец |
Загрузка ...
|
|
| 18 | 3518060-18450Б | Упор гидроцилиндра |
Загрузка ...
|
|
| 19 | 3,2х20.019 | Шплинт |
Загрузка ...
|
|
| 20 | 3518060-16428А | Крючок |
Загрузка ...
|
|
| 21 | РСМ-10.12.00.101А | Пробка |
Загрузка ...
|
|
| 22 | С12х2.01.019 | Шайба |
Загрузка ...
|
|
| 23 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 24 | РСМ-10.12.00.625 | Тяга |
Загрузка ...
|
|
| 25 | 6-16b12х35.35 | Ось |
Загрузка ...
|
|
| 26 | ПКП-8.20.00.050 | Рычаг |
Загрузка ...
|
|
| 27 | С16х3.01.019 | Шайба |
Загрузка ...
|
|
| 28 | 4х45.019 | Шплинт |
Загрузка ...
|
|
| 29 | РСМ-10.05.00.027В | Втулка |
Загрузка ...
|
|
| 30 | 41671 | Шайба |
Загрузка ...
|
|
| 31 | 5х50.019 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
