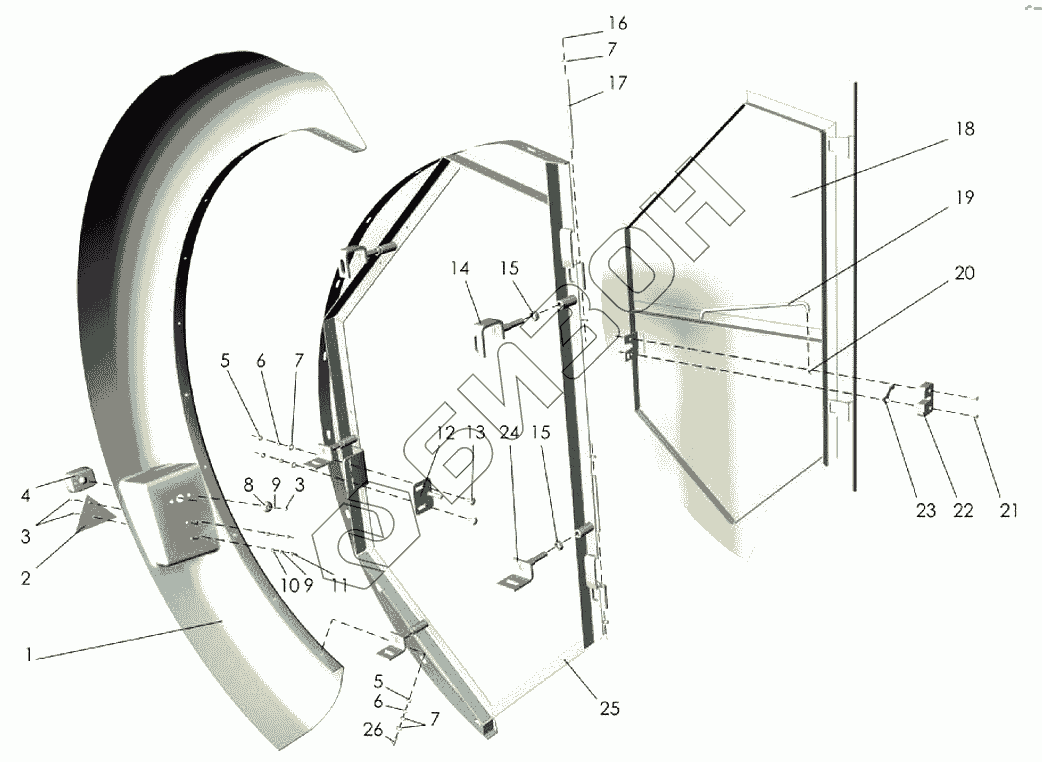

Графический каталог запасных частей к технике: Клевер ППР-120 "Pelikan". Ограждение заднее левое
1
2
2
3
3
4
4
5
5
6
6
7
7
7
8
9
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ППР-122.14.003 | Боковина |
Загрузка ...
|
|
| 2 | ФП-401Б | Световозвращатель |
Загрузка ...
|
|
| 2 | ТН109 | Световозвращатель ГОСТ20961-75 |
Загрузка ...
|
|
| 3 | [Винт ВМ6-6gх20.48.019 ГОСТ17473-80] | Винт ВМ6-6gх20.48.019 ГОСТ17473-80 |
Загрузка ...
|
|
| 4 | [Лампа А12-5-1 ГОСТ2023-1-88] | Лампа А12-5-1 ГОСТ2023-1-88 |
Загрузка ...
|
|
| 4 | ТН 89/А12-5-1 ГОСТ2023-1-88 | Фонарь автомобильный ТН 89/А12-5-1 ГОСТ2023-1-88 |
Загрузка ...
|
|
| 5 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 6 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 7 | [Шайба С8.01.019 ГОСТ11371-78] | Шайба С8.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 8 | ППР-122.14.695 | Колпачок |
Загрузка ...
|
|
| 9 | [Шайба 6Т.65Г.019 ГОСТ6402-70] | Шайба 6Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 10 | [Шайба С6.01.019 ГОСТ11371-78] | Шайба С6.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 11 | [Гайка М6-6Н.6.019 ГОСТ5915-70] | Гайка М6-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 12 | ППР-122.14.150 | Кронштейн |
Загрузка ...
|
|
| 13 | [Болт М8х20 ТУ2.3.4617472.06-91] | Болт М8х20 ТУ2.3.4617472.06-91 |
Загрузка ...
|
|
| 14 | ППР-122.14.140 | Штырь |
Загрузка ...
|
|
| 15 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 16 | [Шплинт 2х16.019 ГОСТ397-79] | Шплинт 2х16.019 ГОСТ397-79 |
Загрузка ...
|
|
| 17 | ППР-122.14.604А | Ось |
Загрузка ...
|
|
| 18 | ППР-122.14.100 | Панель задняя |
Загрузка ...
|
|
| 19 | ППР-122.14.608 | Упор |
Загрузка ...
|
|
| 20 | [Шплинт 3,2х20.019 ГОСТ397-79] | Шплинт 3,2х20.019 ГОСТ397-79 |
Загрузка ...
|
|
| 21 | [Винт ВМ8-6gх20.48.019 ГОСТ17475-80] | Винт ВМ8-6gх20.48.019 ГОСТ17475-80 |
Загрузка ...
|
|
| 22 | 2108-6105015 | Замок |
Загрузка ...
|
|
| 23 | ППР-122.14.498 | Рычаг |
Загрузка ...
|
|
| 24 | ППР-122.14.130 | Штырь |
Загрузка ...
|
|
| 25 | ППР-122.14.090 | Каркас задний |
Загрузка ...
|
|
| 26 | [Болт М8-6gх20.88.019 ГОСТ7798-70] | Болт М8-6gх20.88.019 ГОСТ7798-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
