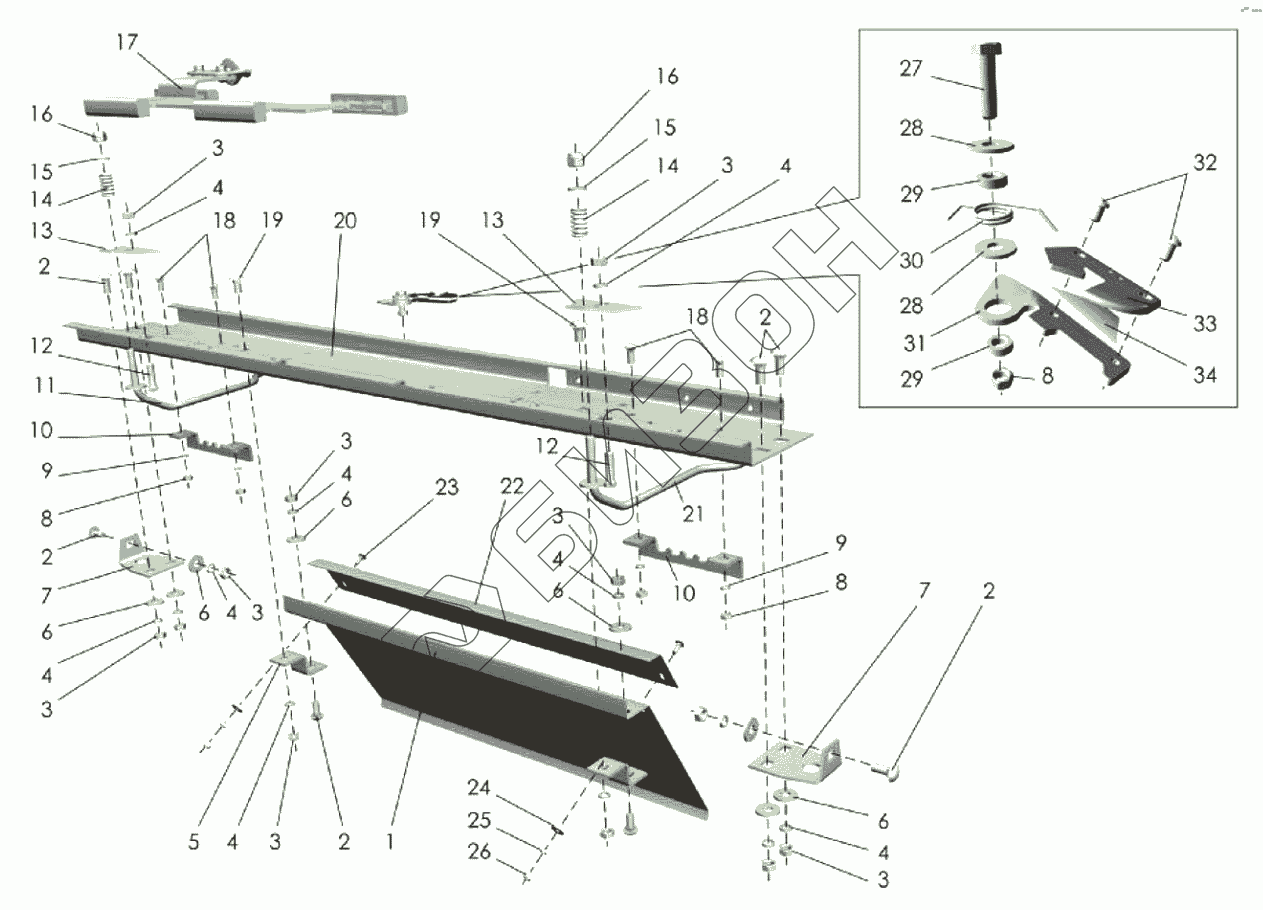

Графический каталог запасных частей к технике: Клевер ППР-120 "Pelikan". Панель нижняя
1
2
2
2
2
2
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
6
6
6
6
6
7
7
8
8
8
9
9
10
10
11
12
12
13
13
14
14
15
15
16
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ППР-122.10.423А | Стенка |
Загрузка ...
|
|
| 2 | [Болт М10х25.46.019 ГОСТ7802-81] | Болт М10х25.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 3 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 4 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 5 | ППР-122.10.451 | Кронштейн |
Загрузка ...
|
|
| 6 | [Шайба С10х3.01.019 ГОСТ6958-78] | Шайба С10х3.01.019 ГОСТ6958-78 |
Загрузка ...
|
|
| 7 | ППР-122.10.427 | Кронштейн |
Загрузка ...
|
|
| 8 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 9 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 10 | ППР-122.10.426 | Ограничитель |
Загрузка ...
|
|
| 11 | ППР-122.10.140-01 | Отсекатель |
Загрузка ...
|
|
| 12 | [Болт М10-6gх35.88.35.019 ГОСТ7798-70] | Болт М10-6gх35.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 13 | ППР-122.10.424 | Кронштейн |
Загрузка ...
|
|
| 14 | ППР-122.10.621 | Кронштейн |
Загрузка ...
|
|
| 15 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 16 | [Гайка М10-6Н ТУ23.4617472.08-92] | Гайка М10-6Н ТУ23.4617472.08-92 |
Загрузка ...
|
|
| 17 | ППР-122.10.110 | Каретка нижняя |
Загрузка ...
|
|
| 18 | [Болт М8х20.46.019 ГОСТ7802-81] | Болт М8х20.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 19 | [Болт М10х20.46.019 ГОСТ7802-81] | Болт М10х20.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 20 | ППР-122.10.130 | Балка |
Загрузка ...
|
|
| 21 | ППР-122.10.140 | Отсекатель |
Загрузка ...
|
|
| 22 | ППР-122.10.425 | Накладка |
Загрузка ...
|
|
| 23 | [Болт М6х16.46.019 ГОСТ7802-81] | Болт М6х16.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 24 | [Шайба С6.01.019 ГОСТ6958-78] | Шайба С6.01.019 ГОСТ6958-78 |
Загрузка ...
|
|
| 25 | [Шайба 6Т.65Г.019 ГОСТ6402-70] | Шайба 6Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 26 | [Гайка М6-6Н.6.019 ГОСТ5915-70] | Гайка М6-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 27 | [Болт М8-6gх30.88.35.019 ГОСТ7798-70] | Болт М8-6gх30.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 28 | [Шайба С8х2.01.019 ГОСТ6958-79] | Шайба С8х2.01.019 ГОСТ6958-79 |
Загрузка ...
|
|
| 29 | ППР-122.10.613 | Втулка |
Загрузка ...
|
|
| 30 | ППР-122.10.614А | Пружина |
Загрузка ...
|
|
| 31 | ППР-122.10.413 | Панель |
Загрузка ...
|
|
| 32 | [Винт М6-6gх10.48.019 ГОСТ17473-80] | Винт М6-6gх10.48.019 ГОСТ17473-80 |
Загрузка ...
|
|
| 33 | ППР-122.10.414 | Поводок |
Загрузка ...
|
|
| 34 | ППР-122.10.415 | Нож |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
