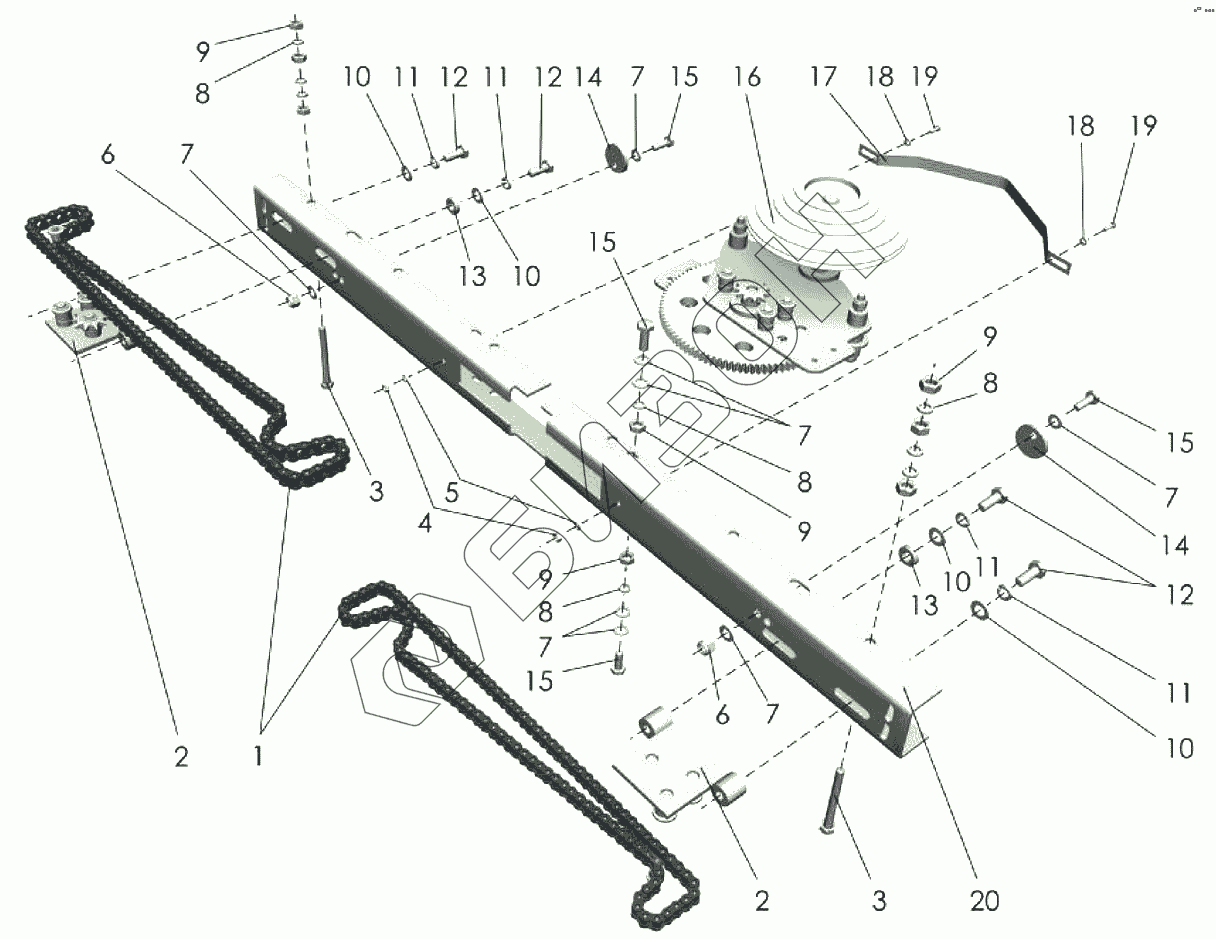

Графический каталог запасных частей к технике: Клевер ППР-120 "Pelikan". Привод
1
2
2
3
3
4
5
6
6
7
7
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
10
11
11
11
11
12
12
12
13
13
14
14
15
15
15
15
16
17
18
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ППР-122.10.720 | Цепь приводная |
Загрузка ...
|
|
| 2 | ППР-122.10.250 | Опора |
Загрузка ...
|
|
| 3 | [Болт М10-6gх100.58.019 ГОСТ7798-70] | Болт М10-6gх100.58.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 4 | [Гайка М6-6Н.6.019 ГОСТ5915-70] | Гайка М6-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 5 | [Шайба 6Т.65Г.019 ГОСТ6402-70] | Шайба 6Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 6 | [Гайка М10-6Н ТУ23.4617472.08-92] | Гайка М10-6Н ТУ23.4617472.08-92 |
Загрузка ...
|
|
| 7 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 8 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 9 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 10 | [Шайба С12.01.019 ГОСТ11371-78] | Шайба С12.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 11 | [Шайба 12Т.65Г.019 ГОСТ6402-70] | Шайба 12Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 12 | [Болт М12-6gх30.58.019 ГОСТ7798-70] | Болт М12-6gх30.58.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 13 | ППР-122.10.642 | Втулка |
Загрузка ...
|
|
| 14 | ППР-122.10.405 | Шайба |
Загрузка ...
|
|
| 15 | [Болт М10-6gх30.58.019 ГОСТ7798-70] | Болт М10-6gх30.58.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 16 | ППР-122.10.200 | Редуктор |
Загрузка ...
|
|
| 17 | ППР-122.10.411 | Хомут |
Загрузка ...
|
|
| 18 | [Шайба С6.01.019 ГОСТ11371-78] | Шайба С6.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 19 | [Винт М6-6gх16.48.019 ГОСТ17473-80] | Винт М6-6gх16.48.019 ГОСТ17473-80 |
Загрузка ...
|
|
| 20 | ППР-122.10.404А | Балка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
