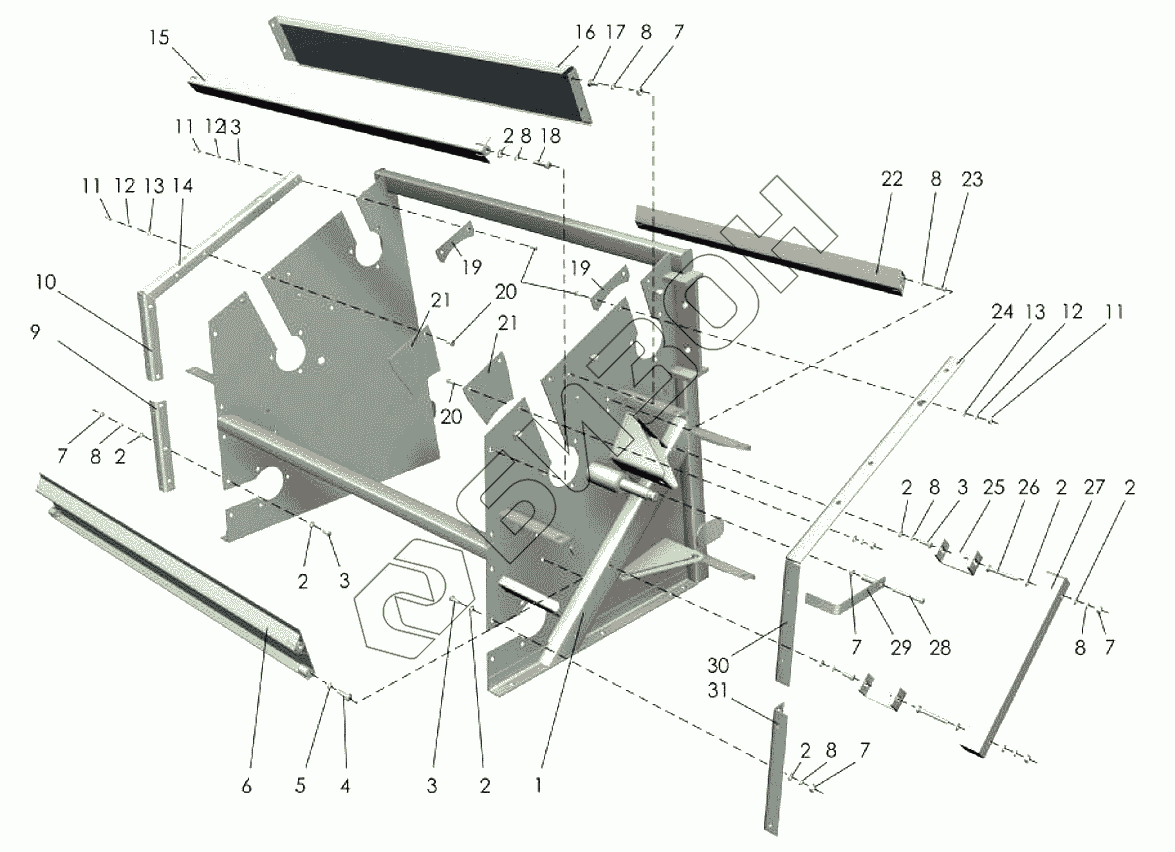

Графический каталог запасных частей к технике: Клевер ППР-120 "Pelikan". Рама верхней камеры
1
2
2
2
2
2
2
2
2
3
3
3
4
5
6
7
7
7
7
7
8
8
8
8
8
8
8
9
10
11
11
11
12
12
12
13
13
13
14
15
16
17
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ППР-122.02.010 | Рама |
Загрузка ...
|
|
| 2 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 3 | [Болт М10-6gх25.88.35.019 ГОСТ7798-70] | Болт М10-6gх25.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 4 | [Болт М10-6gх35.88.35.019 ГОСТ7798-70] | Болт М10-6gх35.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 5 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 6 | ППР-122.02.060 | Экран |
Загрузка ...
|
|
| 7 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 8 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 9 | ППР-122.02.426-01 | Накладка |
Загрузка ...
|
|
| 10 | ППР-122.02.415-01 | Накладка |
Загрузка ...
|
|
| 11 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 12 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 13 | [Шайба С8.01.019 ГОСТ11371-78] | Шайба С8.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 14 | ППР-122.02.407-01 | Накладка |
Загрузка ...
|
|
| 15 | ППР-122.02.070 | Жесткость |
Загрузка ...
|
|
| 16 | ППР-122.02.491 | Отражатель |
Загрузка ...
|
|
| 17 | [Болт М10-6gх20.88.35.019 ГОСТ7798-70] | Болт М10-6gх20.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 18 | [Болт М10-6gх40.88.35.019 ГОСТ7798-70] | Болт М10-6gх40.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 19 | ППР-122.02.411 | Заслонка |
Загрузка ...
|
|
| 20 | [Болт М8-6gх20.88.35.019 ГОСТ7798-70] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 21 | ППР-122.02.412 | Заслонка |
Загрузка ...
|
|
| 22 | ППР-122.02.300 | Экран |
Загрузка ...
|
|
| 23 | [Болт М10-6gх35.88.35.019 ГОСТ7798-70] | Болт М10-6gх35.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 24 | ППР-122.02.407 | Накладка |
Загрузка ...
|
|
| 25 | ППР-122.02.496 | Скоба |
Загрузка ...
|
|
| 26 | [Болт М10-6gх75.88.35.019 ГОСТ7798-70] | Болт М10-6gх75.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 27 | ППР-122.02.901 | Успокоитель |
Загрузка ...
|
|
| 28 | [Болт М10-6gх80.88.35.019 ГОСТ7798-70] | Болт М10-6gх80.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 29 | ППР-122.02.415 | Рукоятка |
Загрузка ...
|
|
| 30 | ППР-122.02.220 | Накладка |
Загрузка ...
|
|
| 31 | ППР-122.02.426 | Накладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
