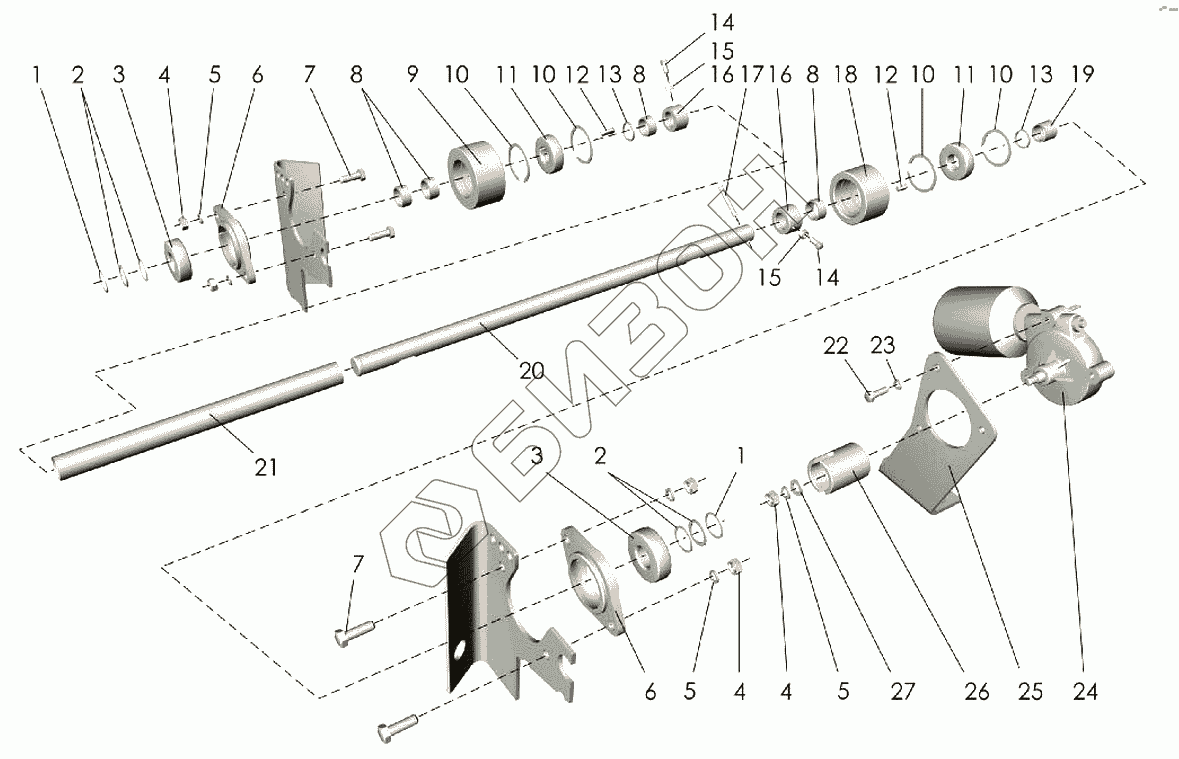

Графический каталог запасных частей к технике: Клевер ППР-120 "Pelikan". Вал и электропривод
1
1
2
2
3
3
4
4
4
5
5
5
6
6
7
8
8
8
9
10
10
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Кольцо В20 ГОСТ13942-86] | Кольцо В20 ГОСТ13942-86 |
Загрузка ...
|
|
| 2 | ППР-122.10.435 | Шайба |
Загрузка ...
|
|
| 3 | 580204АС17 | Подшипник ТУ37.006.084-90 |
Загрузка ...
|
|
| 4 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 5 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 6 | ППР-122.10.637 | Корпус подшипника |
Загрузка ...
|
|
| 7 | [Болт М8-6gх25.88.35.019 ГОСТ7798-70] | Болт М8-6gх25.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 8 | ППР-122.10.804А | Втулка |
Загрузка ...
|
|
| 9 | ППР-122.10.661А-01 | Корпус |
Загрузка ...
|
|
| 10 | [Кольцо А47 ГОСТ13941-86] | Кольцо А47 ГОСТ13941-86 |
Загрузка ...
|
|
| 11 | FKN-6204-2RS | Муфта обгонная |
Загрузка ...
|
|
| 12 | [Шпонка 2-6х6х14 ГОСТ23360-78] | Шпонка 2-6х6х14 ГОСТ23360-78 |
Загрузка ...
|
|
| 13 | ППР-122.10.804А-02 | Втулка |
Загрузка ...
|
|
| 14 | [Винт М6-6gх25.14Н ГОСТ1485-70] | Винт М6-6gх25.14Н ГОСТ1485-70 |
Загрузка ...
|
|
| 15 | [Гайка М6-6Н.6.019 ГОСТ5915-70] | Гайка М6-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 16 | ППР-122.10.636 | Ограничитель |
Загрузка ...
|
|
| 17 | А.5х40 60С2 ГОСТ14229-93 | Штифт пружинный А.5х40 60С2 ГОСТ14229-93 |
Загрузка ...
|
|
| 18 | ППР-122.10.661А | Корпус |
Загрузка ...
|
|
| 19 | ППР-122.10.804А-01 | Втулка |
Загрузка ...
|
|
| 20 | ППР-122.10.641А | Втулка |
Загрузка ...
|
|
| 21 | ППР-122.10.004А | Втулка |
Загрузка ...
|
|
| 22 | [Болт М6-6gх20.88.35.019 ГОСТ7798-70] | Болт М6-6gх20.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 23 | [Шайба 6Т.65Г.019 ГОСТ6402-70] | Шайба 6Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 24 | 17.3730 | Электродвигатель с редуктором ТУ37.003.1044-88 |
Загрузка ...
|
|
| 25 | ППР-122.10.457А | Опора |
Загрузка ...
|
|
| 26 | ППР-122.10.655А | Переходник |
Загрузка ...
|
|
| 27 | [Шайба С8.01.019 ГОСТ11371-78] | Шайба С8.01.019 ГОСТ11371-78 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
