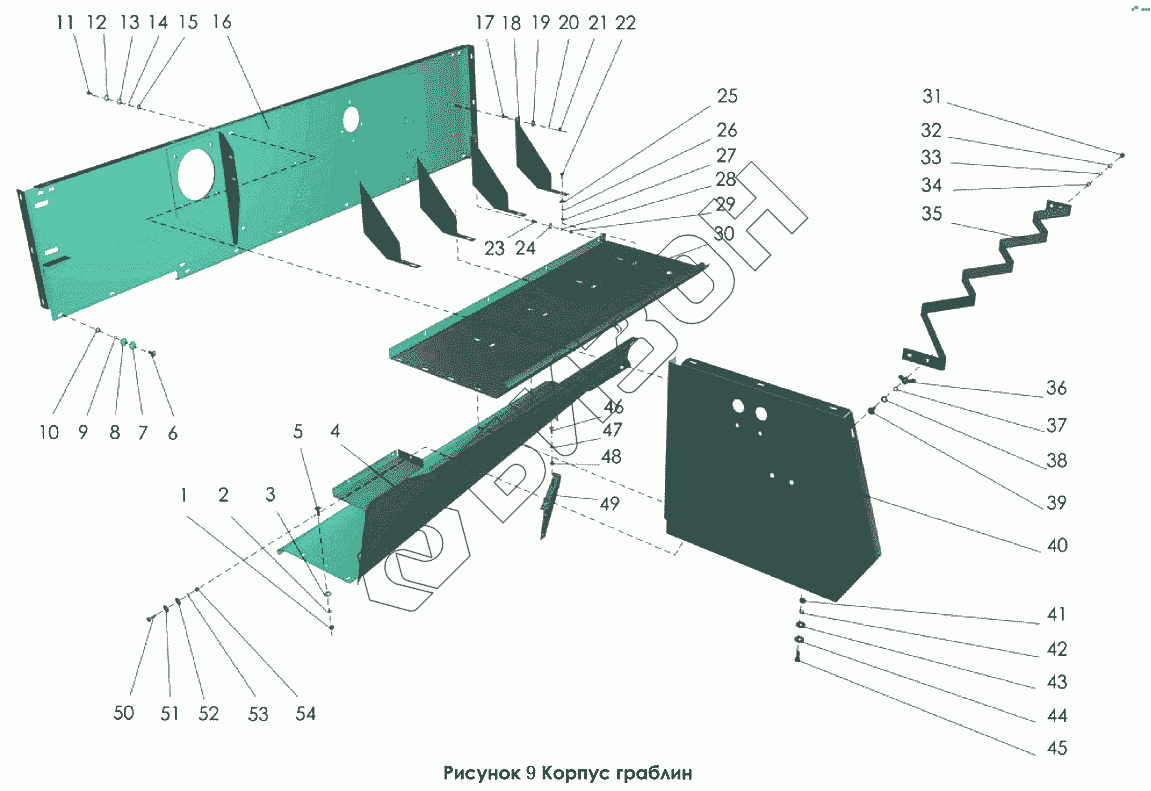

Графический каталог запасных частей к технике: Клевер ППТ-041 "Tukan". Корпус граблин
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 2 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 3 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 4 | ППТ-041.01.420 | Днище |
Загрузка ...
|
|
| 5 | [Болт М10х25.46.019 ГОСТ7802-81] | Болт М10х25.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 6 | [Болт М8-6gх20.88.35.019 ГОСТ7798-70] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 7 | [Шайба С8х1,4.01.019 ГОСТ11371-78] | Шайба С8х1,4.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 8 | [Шайба С8х2.01.019 ГОСТ6958-78] | Шайба С8х2.01.019 ГОСТ6958-78 |
Загрузка ...
|
|
| 9 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 10 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 11 | [Болт М8-6gх20.88.35.019 ГОСТ7798-70] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 12 | [Шайба С8х1,4.01.019 ГОСТ11371-78] | Шайба С8х1,4.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 13 | [Шайба С8х2.01.019 ГОСТ6958-78] | Шайба С8х2.01.019 ГОСТ6958-78 |
Загрузка ...
|
|
| 14 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 15 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 16 | ППТ-041.01.430 | Боковина |
Загрузка ...
|
|
| 17 | [Болт М8-6gх20.88.35.019 ГОСТ7798-70] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 18 | ППТ-041.01.461 | Кронштейн |
Загрузка ...
|
|
| 19 | [Шайба С8х2.01.019 ГОСТ6958-78] | Шайба С8х2.01.019 ГОСТ6958-78 |
Загрузка ...
|
|
| 20 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 21 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 22 | [Болт М8х20.46.019 ГОСТ7802-81] | Болт М8х20.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 23 | [Болт М8-6gх20.88.35.019 ГОСТ7798-70] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 24 | [Шайба С8х2.01.019 ГОСТ6958-78] | Шайба С8х2.01.019 ГОСТ6958-78 |
Загрузка ...
|
|
| 25 | [Шайба С12х3.01.019 ГОСТ6958-78] | Шайба С12х3.01.019 ГОСТ6958-78 |
Загрузка ...
|
|
| 26 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 27 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 28 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 29 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 30 | ППТ-041.01.670 | Днище |
Загрузка ...
|
|
| 31 | [Болт М8х20.46.019 ГОСТ7802-81] | Болт М8х20.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 32 | [Шайба С8х1,4.01.019 ГОСТ11371-78] | Шайба С8х1,4.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 33 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 34 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 35 | ППТ-041.01.469 | Жесткость |
Загрузка ...
|
|
| 36 | [Гайка М8-6Н.6.019 ГОСТ3032-76] | Гайка М8-6Н.6.019 ГОСТ3032-76 |
Загрузка ...
|
|
| 37 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 38 | [Шайба С8х1,4.01.019 ГОСТ11371-78] | Шайба С8х1,4.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 39 | [Болт М8х20.46.019 ГОСТ7802-81] | Болт М8х20.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 40 | ППТ-041.01.453 | Боковина |
Загрузка ...
|
|
| 41 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 42 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 43 | [Шайба С8х1,4.01.019 ГОСТ11371-78] | Шайба С8х1,4.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 44 | [Шайба С8х2.01.019 ГОСТ6958-78] | Шайба С8х2.01.019 ГОСТ6958-78 |
Загрузка ...
|
|
| 45 | [Болт М8-6gх20.88.35.019 ГОСТ7798-70] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 46 | [Болт М10х25.46.019 ГОСТ7802-81] | Болт М10х25.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 47 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 48 | [Гайка М10-6Н ТУ23.4617472.08] | Гайка М10-6Н ТУ23.4617472.08 |
Загрузка ...
|
|
| 49 | ППТ-041.01.437 | Жесткость |
Загрузка ...
|
|
| 50 | [Болт М8-6gх20.88.35.019 ГОСТ7798-70] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 51 | [Шайба С8х1,4.01.019 ГОСТ11371-78] | Шайба С8х1,4.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 52 | [Шайба С8х2.01.019 ГОСТ6958-78] | Шайба С8х2.01.019 ГОСТ6958-78 |
Загрузка ...
|
|
| 53 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 54 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
