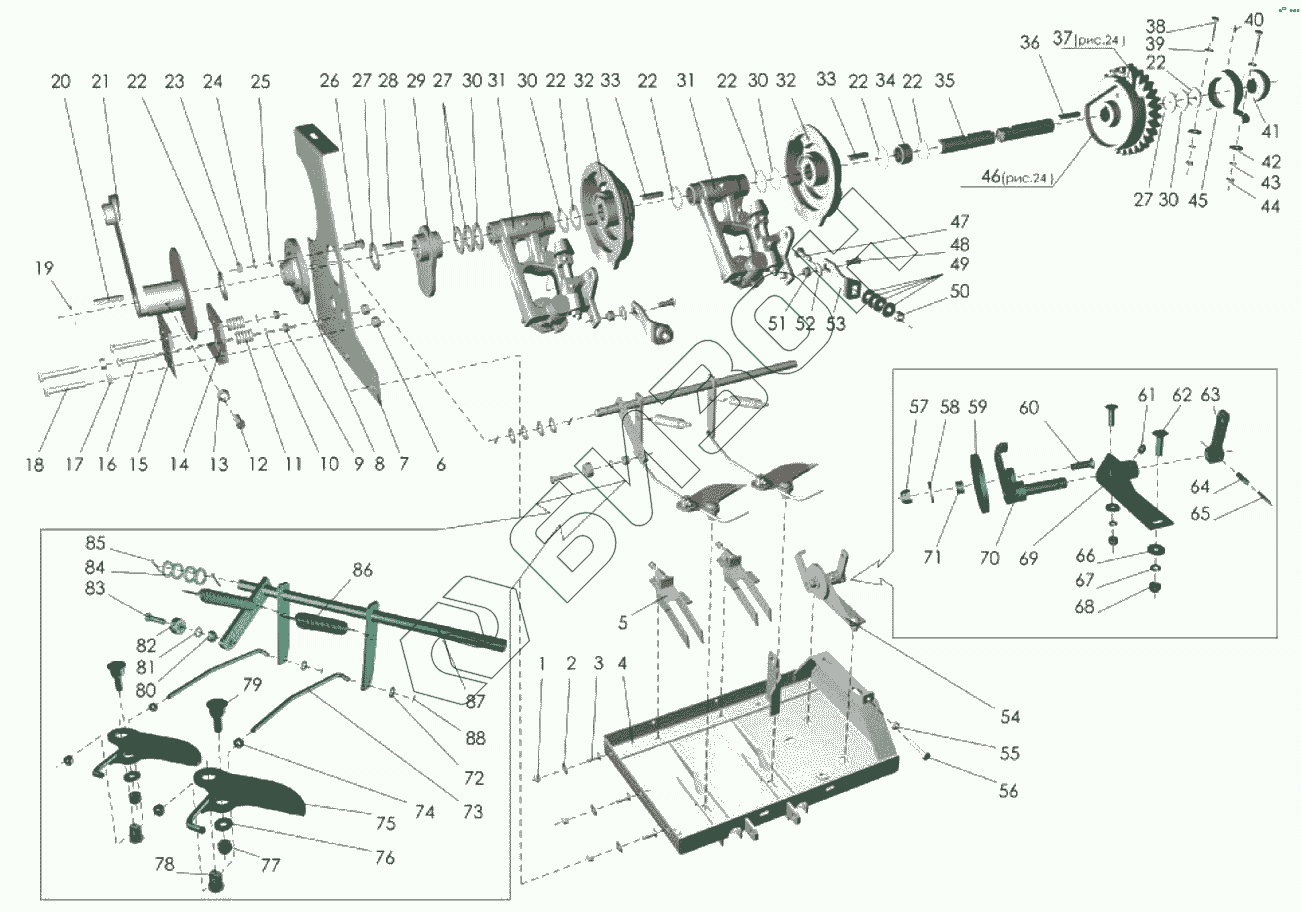

Графический каталог запасных частей к технике: Клевер ППТ-041 "Tukan". Обвязывающий механизм
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
22
22
22
22
23
24
25
26
27
27
27
28
29
30
30
30
30
31
31
32
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
75
76
77
78
79
80
81
82
83
84
85
86
87
88
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Гайка М10-6Н ТУ23.4617472.08-92] | Гайка М10-6Н ТУ23.4617472.08-92 |
Загрузка ...
|
|
| 2 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 3 | [Болт М10х25.46.019 ГОСТ7802-81] | Болт М10х25.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 4 | ППТ-041.07.090 | Основание |
Загрузка ...
|
|
| 5 | ППТ-041.07.200 | Упор |
Загрузка ...
|
|
| 6 | [Гайка М10-6Н ТУ23.4617472.08-92] | Гайка М10-6Н ТУ23.4617472.08-92 |
Загрузка ...
|
|
| 7 | ППТ-041.07.431 | Боковина |
Загрузка ...
|
|
| 8 | SBPF-206 | Подшипниковая опора |
Загрузка ...
|
|
| 9 | [Гайка М8-6Н ТУ23.4617472.08-92] | Гайка М8-6Н ТУ23.4617472.08-92 |
Загрузка ...
|
|
| 10 | [Шайба С8х1,4.01.019 ГОСТ11371-78] | Шайба С8х1,4.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 11 | ППТ-041.07.619 | Пружина |
Загрузка ...
|
|
| 12 | [Винт ВМ10-6gх25.14Н.016 ГОСТ1483-84] | Винт ВМ10-6gх25.14Н.016 ГОСТ1483-84 |
Загрузка ...
|
|
| 13 | [Гайка М10.6Н.6.019 ГОСТ5915-70] | Гайка М10.6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 14 | ППТ-041.07.190 | Щека |
Загрузка ...
|
|
| 15 | ППТ-041.07.180 | Щека |
Загрузка ...
|
|
| 16 | [Болт М8х60.46.019 ГОСТ7802-81] | Болт М8х60.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 17 | [Гайка М10.6Н.6.019 ГОСТ5915-70] | Гайка М10.6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 18 | [Болт М10-6gх60.88.35 ГОСТ7798-70] | Болт М10-6gх60.88.35 ГОСТ7798-70 |
Загрузка ...
|
|
| 19 | [Кольцо А30 ГОСТ13942-86] | Кольцо А30 ГОСТ13942-86 |
Загрузка ...
|
|
| 20 | [Шпонка 10х8х50 ГОСТ23360-78] | Шпонка 10х8х50 ГОСТ23360-78 |
Загрузка ...
|
|
| 21 | ППТ-041.07.230 | Кронштейн |
Загрузка ...
|
|
| 22 | ППТ-041.07.446А | Шайба |
Загрузка ...
|
|
| 23 | [Гайка М10.6Н.6.019 ГОСТ5915-70] | Гайка М10.6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 24 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 25 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 26 | [Болт М10х25 ТУ23.4617472.06-91] | Болт М10х25 ТУ23.4617472.06-91 |
Загрузка ...
|
|
| 27 | ППТ-041.07.449А | Шайба |
Загрузка ...
|
|
| 28 | [Шпонка 10х8х40 ГОСТ23360-78] | Шпонка 10х8х40 ГОСТ23360-78 |
Загрузка ...
|
|
| 29 | ППТ-041.07.240 | Кулачок |
Загрузка ...
|
|
| 30 | ППТ-041.07.447А | Шайба |
Загрузка ...
|
|
| 31 | 200.3770.20/42940 | Узлователь D30 |
Загрузка ...
|
|
| 32 | RS 3788 | Корпус кулачков |
Загрузка ...
|
|
| 33 | [Шпонка 10х8х50 ГОСТ23360-78] | Шпонка 10х8х50 ГОСТ23360-78 |
Загрузка ...
|
|
| 34 | ППТ-041.07.623-01 | Втулка |
Загрузка ...
|
|
| 35 | ППТ-041.07.624 | Вал |
Загрузка ...
|
|
| 36 | [Шпонка 10х8х63 ГОСТ23360-78] | Шпонка 10х8х63 ГОСТ23360-78 |
Загрузка ...
|
|
| 37 | ППТ-041.07.250 | Полумуфта |
Загрузка ...
|
|
| 38 | [Болт М10-6gх45.88.35 ГОСТ7798-70] | Болт М10-6gх45.88.35 ГОСТ7798-70 |
Загрузка ...
|
|
| 39 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 40 | [Масленка 1.2.Ц6хр ГОСТ19853-74] | Масленка 1.2.Ц6хр ГОСТ19853-74 |
Загрузка ...
|
|
| 41 | 1680206НК10С27 | Подшипник ТУ37.006.084-77 |
Загрузка ...
|
|
| 42 | [Шайба С10х3.01.019 ГОСТ6958-78] | Шайба С10х3.01.019 ГОСТ6958-78 |
Загрузка ...
|
|
| 43 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 44 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 45 | Н.027.004-02 | Корпус подшипника |
Загрузка ...
|
|
| 46 | ППТ-041.07.270А | Полумуфта |
Загрузка ...
|
|
| 47 | [Болт М10х40.46.019 ГОСТ7802-81] | Болт М10х40.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 48 | [Болт М10х35.46.019 ГОСТ7802-81] | Болт М10х35.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 49 | [Шайба С10х3.01.019 ГОСТ6958-78] | Шайба С10х3.01.019 ГОСТ6958-78 |
Загрузка ...
|
|
| 50 | [Гайка М10-6Н ТУ23.4617472.08-92] | Гайка М10-6Н ТУ23.4617472.08-92 |
Загрузка ...
|
|
| 51 | [Гайка М10-6Н ТУ23.4617472.08-92] | Гайка М10-6Н ТУ23.4617472.08-92 |
Загрузка ...
|
|
| 52 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 53 | ППТ-041.07.432 | Ухо |
Загрузка ...
|
|
| 54 | ППТ-041.07.070 | Опора |
Загрузка ...
|
|
| 55 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 56 | ППТ-041.07.606А | Болт упорный |
Загрузка ...
|
|
| 57 | [Гайка М10-6Н ТУ23.4617472.08-92] | Гайка М10-6Н ТУ23.4617472.08-92 |
Загрузка ...
|
|
| 58 | [Шайба С10х3.01.019 ГОСТ6958-78] | Шайба С10х3.01.019 ГОСТ6958-78 |
Загрузка ...
|
|
| 59 | ППТ-041.07.418 | Диск |
Загрузка ...
|
|
| 60 | [Винт ВМ10-6gх30.48 ГОСТ17475-80] | Винт ВМ10-6gх30.48 ГОСТ17475-80 |
Загрузка ...
|
|
| 61 | [Масленка 1.2.Ц6хр ГОСТ19853-74] | Масленка 1.2.Ц6хр ГОСТ19853-74 |
Загрузка ...
|
|
| 62 | [Болт М10х25.46.019 ГОСТ7802-81] | Болт М10х25.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 63 | ППТ-041.07.080 | Пластина |
Загрузка ...
|
|
| 64 | [Штифт А8х30.60С2 ГОСТ14229-93] | Штифт А8х30.60С2 ГОСТ14229-93 |
Загрузка ...
|
|
| 65 | [Штифт А5х30.60С2 ГОСТ14229-93] | Штифт А5х30.60С2 ГОСТ14229-93 |
Загрузка ...
|
|
| 66 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 67 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 68 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 69 | ППТ-041.07.150 | Опора |
Загрузка ...
|
|
| 70 | ППТ-041.07.160 | Упор |
Загрузка ...
|
|
| 71 | ППТ-041.07.635 | Втулка |
Загрузка ...
|
|
| 72 | [Шайба С8.01.019 ГОСТ11371-78] | Шайба С8.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 73 | ППТ-041.07.614А | Тяга |
Загрузка ...
|
|
| 74 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 75 | ППТ-041.07.140 | Захват |
Загрузка ...
|
|
| 75 | ППТ-041.07.280 | Захват |
Загрузка ...
|
|
| 76 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 77 | [Гайка М10-6Н ТУ23.4617472.08-92] | Гайка М10-6Н ТУ23.4617472.08-92 |
Загрузка ...
|
|
| 78 | ППТ-041.07.613 | Болт |
Загрузка ...
|
|
| 79 | ППТ-041.07.612Б | Болт |
Загрузка ...
|
|
| 80 | [Гайка М10-6Н ТУ23.4617472.08-92] | Гайка М10-6Н ТУ23.4617472.08-92 |
Загрузка ...
|
|
| 81 | [Шайба С10х3.01.019 ГОСТ6958-78] | Шайба С10х3.01.019 ГОСТ6958-78 |
Загрузка ...
|
|
| 82 | 180500 | Подшипник ГОСТ8882-75 |
Загрузка ...
|
|
| 83 | ППТ-041.07.625 | Болт |
Загрузка ...
|
|
| 84 | [Шайба С18.01.019 ГОСТ11371-78] | Шайба С18.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 85 | [Шплинт 5х25.019 ГОСТ397-79] | Шплинт 5х25.019 ГОСТ397-79 |
Загрузка ...
|
|
| 86 | ППТ-041.07.618 | Пружина |
Загрузка ...
|
|
| 87 | ППТ-041.07.050 | Ось |
Загрузка ...
|
|
| 88 | [Шплинт 2,5х12.019 ГОСТ397-79] | Шплинт 2,5х12.019 ГОСТ397-79 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
