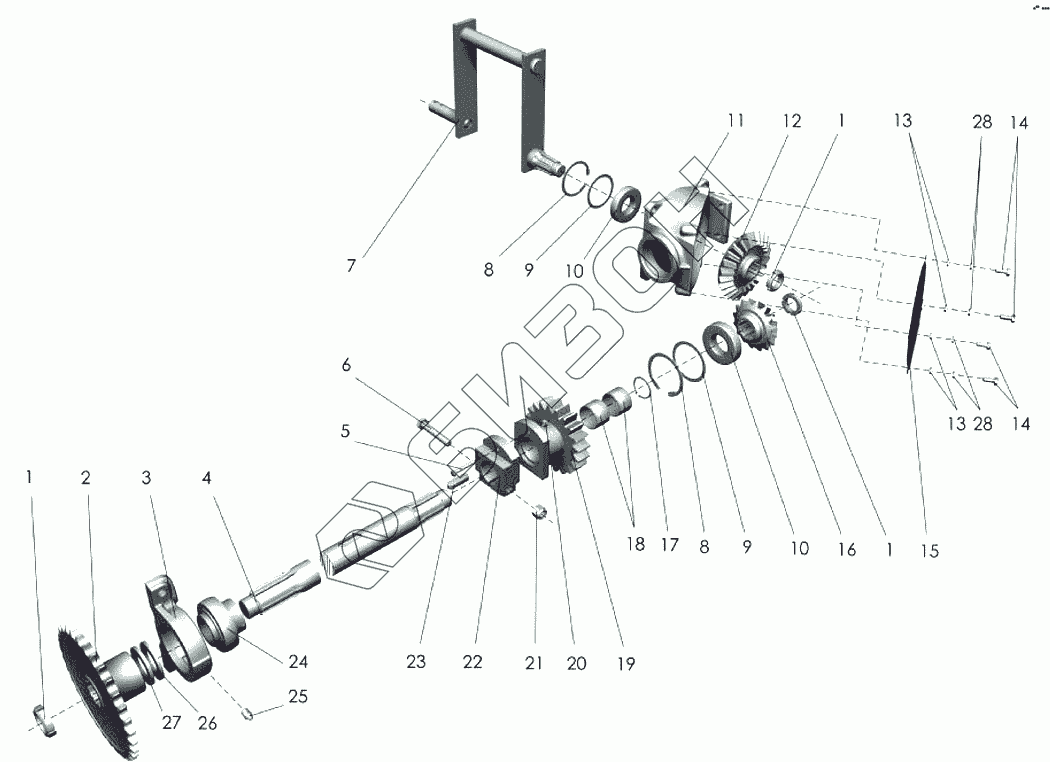

Графический каталог запасных частей к технике: Клевер ППТ-041 "Tukan". Приводной вал
1
1
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 36.06.071 | Гайка М30х1,5 |
Загрузка ...
|
|
| 2 | ППТ-041.01.120 | Звездочка |
Загрузка ...
|
|
| 3 | Н.027.005-02 | Корпус подшипника |
Загрузка ...
|
|
| 4 | ППТ-041.01.661А | Вал |
Загрузка ...
|
|
| 5 | [Болт М6-6gх40.88.35.019 ГОСТ7798-70] | Болт М6-6gх40.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 6 | [Болт М12-6gх70.88.35.019 ГОСТ7798-70] | Болт М12-6gх70.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 7 | ППТ-041.01.500 | Кронштейн |
Загрузка ...
|
|
| 8 | [Кольцо С80 ГОСТ13943-86] | Кольцо С80 ГОСТ13943-86 |
Загрузка ...
|
|
| 9 | ППТ-041.01.438 | Шайба |
Загрузка ...
|
|
| 10 | 60208 | Подшипник ГОСТ7242-81 |
Загрузка ...
|
|
| 11 | ППТ-041.01.102 | Корпус редуктора |
Загрузка ...
|
|
| 12 | ППТ-041.01.659 | Колесо зубчатое |
Загрузка ...
|
|
| 13 | [Шайба 8х2.01.019 ГОСТ6958-78] | Шайба 8х2.01.019 ГОСТ6958-78 |
Загрузка ...
|
|
| 14 | [Болт М8-6gх20.88.35.019 ГОСТ7798-70] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 15 | ППТ-041.01.524 | Крышка |
Загрузка ...
|
|
| 16 | ППТ-041.01.658 | Шестерня |
Загрузка ...
|
|
| 17 | [Кольцо С40 ГОСТ13942-86] | Кольцо С40 ГОСТ13942-86 |
Загрузка ...
|
|
| 18 | 4030KU | Втулка ГОСТ28773-90 |
Загрузка ...
|
|
| 19 | ППТ-041.01.656А | Шестерня |
Загрузка ...
|
|
| 20 | [Гайка М6-6Н ТУ23.46.17472.08-92] | Гайка М6-6Н ТУ23.46.17472.08-92 |
Загрузка ...
|
|
| 21 | [Гайка М12-6Н ТУ23.46.17472.08-92] | Гайка М12-6Н ТУ23.46.17472.08-92 |
Загрузка ...
|
|
| 22 | ППТ-041.01.657А | Ступица |
Загрузка ...
|
|
| 23 | [Шпонка 12х8х40 ГОСТ23360-78] | Шпонка 12х8х40 ГОСТ23360-78 |
Загрузка ...
|
|
| 24 | 480208 | Подшипник ГОСТ24850-81 |
Загрузка ...
|
|
| 25 | [Масленка 1.2.Ц6хр ГОСТ19853-74] | Масленка 1.2.Ц6хр ГОСТ19853-74 |
Загрузка ...
|
|
| 26 | ППТ-041.01.525 | Шайба |
Загрузка ...
|
|
| 27 | ППТ-041.01.525-01 | Шайба |
Загрузка ...
|
|
| 28 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
