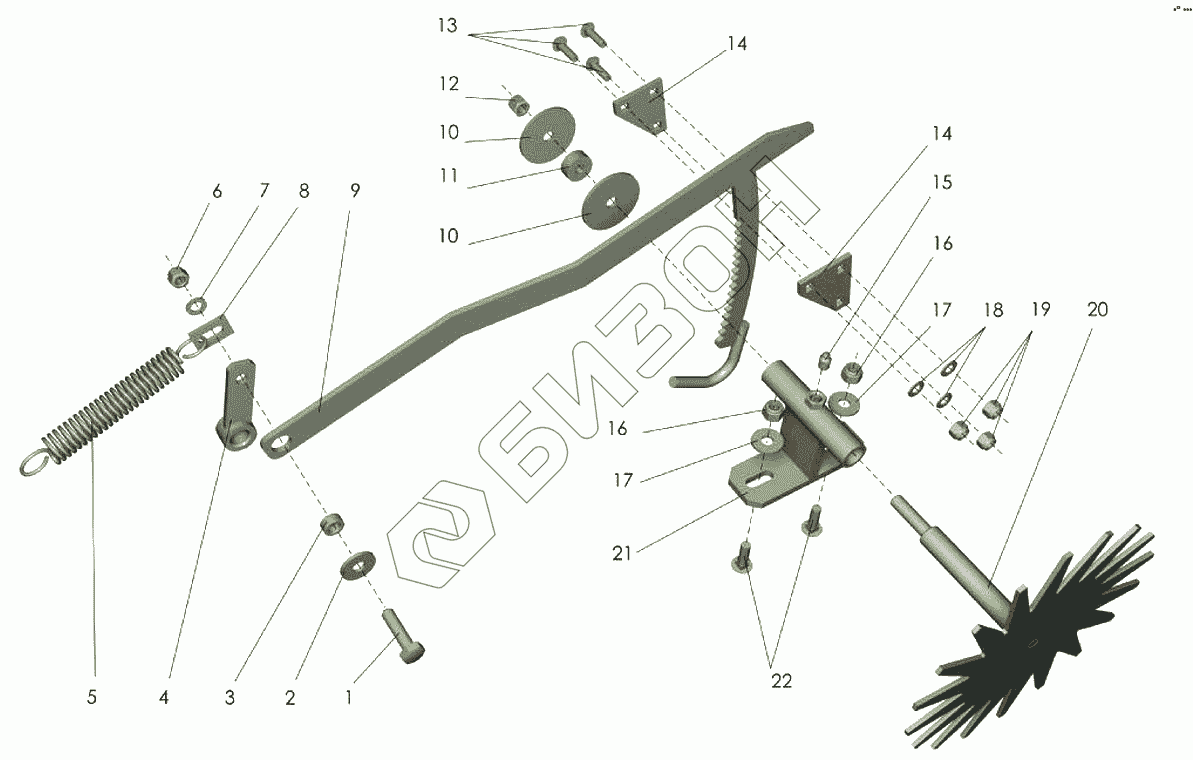

Графический каталог запасных частей к технике: Клевер ППТ-041 "Tukan". Регулятор длины тюка
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
14
15
16
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Болт М10-6gх40.88.35.019 ГОСТ7798-70] | Болт М10-6gх40.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 2 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 3 | ППТ-041.01.635 | Втулка |
Загрузка ...
|
|
| 4 | ППТ-041.07.080 | Пластина |
Загрузка ...
|
|
| 5 | ППТ-041.01.634 | Пружина |
Загрузка ...
|
|
| 6 | [Гайка М10-6Н.5.016 ТУ23.4617472.08-92] | Гайка М10-6Н.5.016 ТУ23.4617472.08-92 |
Загрузка ...
|
|
| 7 | [Шайба С10.01.019 ГОСТ6958-78] | Шайба С10.01.019 ГОСТ6958-78 |
Загрузка ...
|
|
| 8 | ППТ-041.01.498 | Ушко |
Загрузка ...
|
|
| 9 | ППТ-041.01.870 | Кронштейн |
Загрузка ...
|
|
| 10 | ППТ-041.01.492 | Шайба |
Загрузка ...
|
|
| 11 | ППТ-041.01.850 | Втулка |
Загрузка ...
|
|
| 12 | [Гайка М12-6Н ТУ23.4617472.08-92] | Гайка М12-6Н ТУ23.4617472.08-92 |
Загрузка ...
|
|
| 13 | [Болт М8-6gх30.46.019 ГОСТ7802-81] | Болт М8-6gх30.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 14 | ППТ-041.01.495 | Распорка |
Загрузка ...
|
|
| 15 | [Масленка 1.2.Ц6хр ГОСТ19853-74] | Масленка 1.2.Ц6хр ГОСТ19853-74 |
Загрузка ...
|
|
| 16 | [Гайка М10-6Н ТУ23.4617472.08-92] | Гайка М10-6Н ТУ23.4617472.08-92 |
Загрузка ...
|
|
| 17 | [Шайба С10х3.01.019 ГОСТ6958-78] | Шайба С10х3.01.019 ГОСТ6958-78 |
Загрузка ...
|
|
| 18 | [Шайба С8х1,4.01.019 ГОСТ11371-78] | Шайба С8х1,4.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 19 | [Гайка М8-6Н.5.016 ТУ23.4617472.08-92] | Гайка М8-6Н.5.016 ТУ23.4617472.08-92 |
Загрузка ...
|
|
| 20 | ППТ-041.01.840 | Колесо |
Загрузка ...
|
|
| 21 | ППТ-041.01.820 | Опора |
Загрузка ...
|
|
| 22 | [Болт М10-6gх35.46.019 ГОСТ7802-81] | Болт М10-6gх35.46.019 ГОСТ7802-81 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
