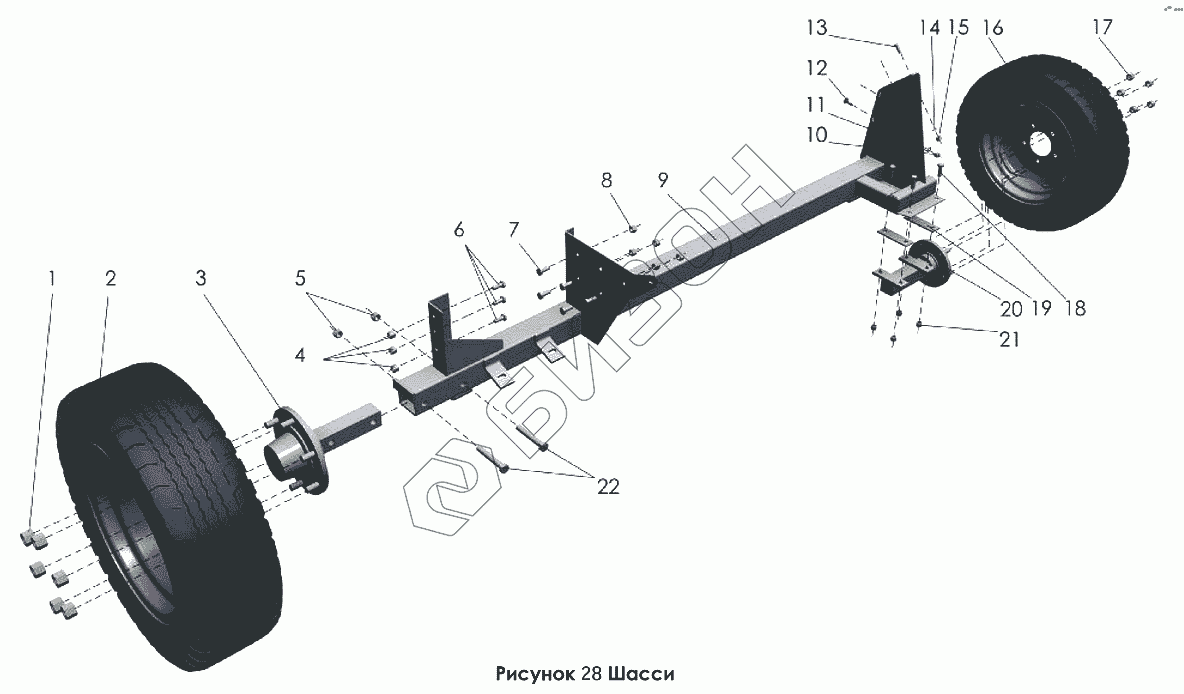

Графический каталог запасных частей к технике: Клевер ППТ-041 "Tukan". Шасси
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Гайка М18] | Гайка М18 |
Загрузка ...
|
|
| 2 | 10.0/75х15.3 КОД 2801 | Колесо |
Загрузка ...
|
|
| 3 | ППТ-041.02.110 | Ступица |
Загрузка ...
|
|
| 4 | [Гайка М12-6Н.5.016 ТУ23.4617472.08-92] | Гайка М12-6Н.5.016 ТУ23.4617472.08-92 |
Загрузка ...
|
|
| 5 | [Гайка М16-6Н.5.016 ТУ23.4617472.08-92] | Гайка М16-6Н.5.016 ТУ23.4617472.08-92 |
Загрузка ...
|
|
| 6 | [Болт М12-6gх30.88.35.019 ГОСТ7798-70] | Болт М12-6gх30.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 7 | [Болт М12-6gх30.88.35.019 ГОСТ7798-70] | Болт М12-6gх30.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 8 | [Гайка М12-6Н.5.016 ТУ23.4617472.08-92] | Гайка М12-6Н.5.016 ТУ23.4617472.08-92 |
Загрузка ...
|
|
| 9 | ППТ-041.02.130 | Балка |
Загрузка ...
|
|
| 10 | [Гайка М10-6Н ТУ23.4617472.08-92] | Гайка М10-6Н ТУ23.4617472.08-92 |
Загрузка ...
|
|
| 11 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 12 | [Болт М10х25.46.019 ГОСТ7802-81] | Болт М10х25.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 13 | [Болт М10х30.46.019 ГОСТ7802-81] | Болт М10х30.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 14 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 15 | [Гайка М10-6Н ТУ23.4617472.08-92] | Гайка М10-6Н ТУ23.4617472.08-92 |
Загрузка ...
|
|
| 16 | 205/60х15 КОД 2797 | Колесо |
Загрузка ...
|
|
| 17 | [Гайка М16] | Гайка М16 |
Загрузка ...
|
|
| 18 | [Болт М12-6gх40.88.35.019 ГОСТ7798-70] | Болт М12-6gх40.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 19 | ППТ-041.02.407-01 | Подкладка |
Загрузка ...
|
|
| 20 | ППТ-041.02.120 | Ступица |
Загрузка ...
|
|
| 21 | [Гайка М12-6Н.5.016 ТУ23.4617472.08-92] | Гайка М12-6Н.5.016 ТУ23.4617472.08-92 |
Загрузка ...
|
|
| 22 | [Болт М16-6gх105.88.35.019 ГОСТ7798-70] | Болт М16-6gх105.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
