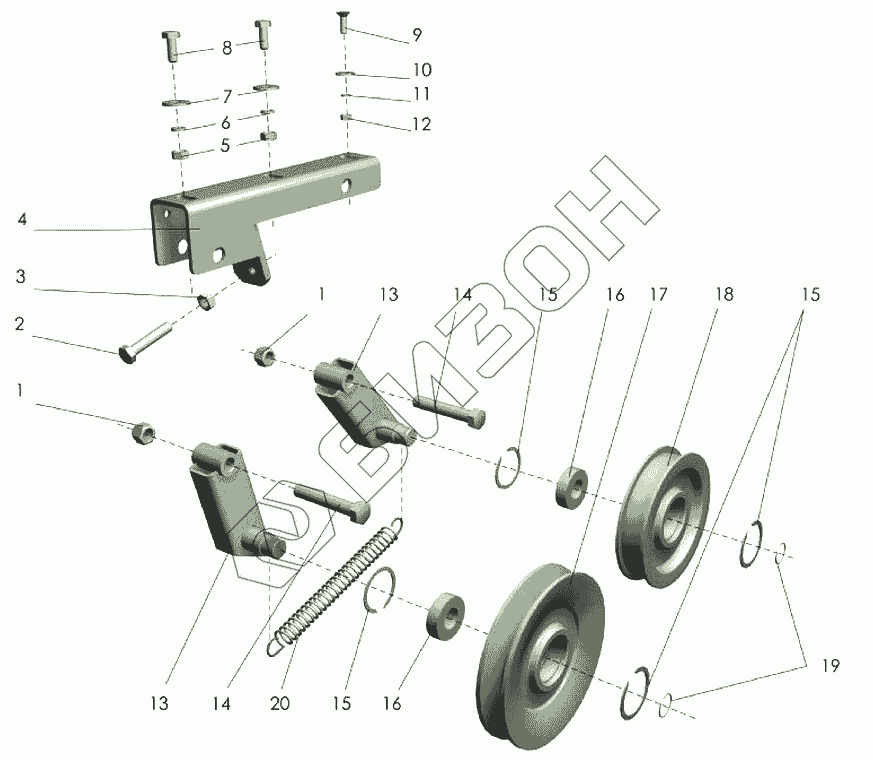

Графический каталог запасных частей к технике: Клевер ППТ-041 "Tukan". Шкив обводной
1
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
15
16
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Гайка М16-6Н.5.016 ТУ23.4617472.08-92] | Гайка М16-6Н.5.016 ТУ23.4617472.08-92 |
Загрузка ...
|
|
| 2 | ППТ-041.02.606 | Болт упорный |
Загрузка ...
|
|
| 3 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 4 | ППТ-041.02.450 | Опора |
Загрузка ...
|
|
| 5 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 6 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 7 | [Шайба С10х3.01.019 ГОСТ6958-78] | Шайба С10х3.01.019 ГОСТ6958-78 |
Загрузка ...
|
|
| 8 | [Болт М10-6gх25.88.35.019 ГОСТ7798-70] | Болт М10-6gх25.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 9 | [Винт М8-6gх25.48.019 ГОСТ17475-80] | Винт М8-6gх25.48.019 ГОСТ17475-80 |
Загрузка ...
|
|
| 10 | [Шайба С8х2.01.019 ГОСТ6958-78] | Шайба С8х2.01.019 ГОСТ6958-78 |
Загрузка ...
|
|
| 11 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 12 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 13 | ППТ-041.02.460 | Рычаг |
Загрузка ...
|
|
| 14 | [Болт М16-6gх90.88.35.019 ГОСТ7798-70] | Болт М16-6gх90.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 15 | [Кольцо С52 ГОСТ13941-86] | Кольцо С52 ГОСТ13941-86 |
Загрузка ...
|
|
| 16 | 180205 | Подшипник ГОСТ8882-75 |
Загрузка ...
|
|
| 17 | ППТ-041.02.102 | Шкив |
Загрузка ...
|
|
| 18 | ППТ-041.02.103 | Шкив |
Загрузка ...
|
|
| 19 | [Кольцо С25 ГОСТ13940-86] | Кольцо С25 ГОСТ13940-86 |
Загрузка ...
|
|
| 20 | ППТ-041.02.605 | Пружина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
