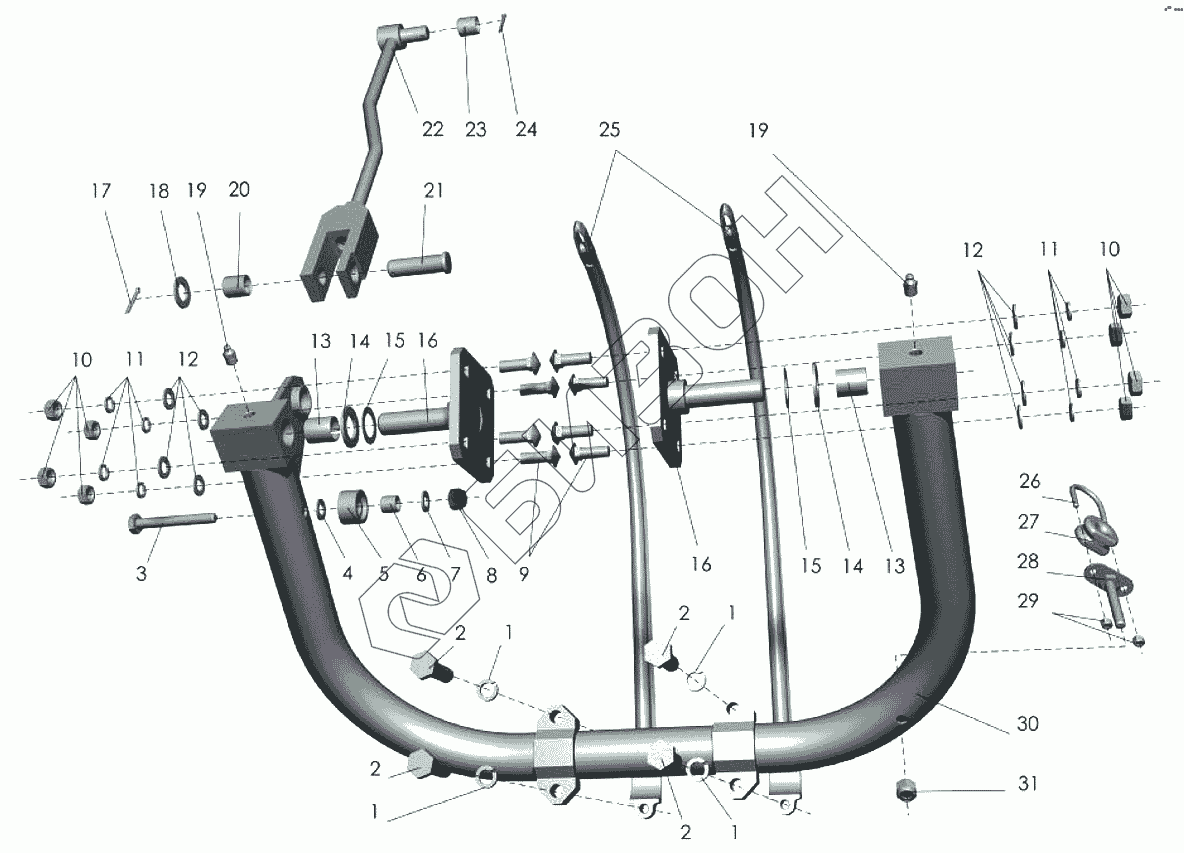

Графический каталог запасных частей к технике: Клевер ППТ-041 "Tukan". Установка игл
1
1
1
1
2
2
2
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
18
19
19
20
21
22
23
24
25
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Шайба 12Т.65Г.019 ГОСТ6402-70] | Шайба 12Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 2 | [Болт М12-6gх50.88.35.019 ГОСТ7798-70] | Болт М12-6gх50.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 3 | [Болт М10-6gх80.88.35.019 ГОСТ7798-70] | Болт М10-6gх80.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 4 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 5 | ППТ-041.01.637 | Ролик |
Загрузка ...
|
|
| 6 | ППТ-041.01.638 | Втулка |
Загрузка ...
|
|
| 7 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 8 | [Гайка М10-6Н ТУ23.4617472.08-92] | Гайка М10-6Н ТУ23.4617472.08-92 |
Загрузка ...
|
|
| 9 | [Болт М10х30.46.019 ГОСТ7802-81] | Болт М10х30.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 10 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 11 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 12 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 13 | 2025КU | Втулка ГОСТ28773-80 |
Загрузка ...
|
|
| 14 | [Шайба С20.01.019 ГОСТ10450-78] | Шайба С20.01.019 ГОСТ10450-78 |
Загрузка ...
|
|
| 15 | [Шайба С20.01.019 ГОСТ11371-78] | Шайба С20.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 16 | ППТ-041.01.260 | Ось |
Загрузка ...
|
|
| 17 | [Шплинт 4х35.019 ГОСТ397-79] | Шплинт 4х35.019 ГОСТ397-79 |
Загрузка ...
|
|
| 18 | [Шайба А20.01.019 ГОСТ11371-78] | Шайба А20.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 19 | [Масленка 1.2.Ц6 ГОСТ19853-74] | Масленка 1.2.Ц6 ГОСТ19853-74 |
Загрузка ...
|
|
| 20 | ППТ-041.01.629 | Втулка |
Загрузка ...
|
|
| 21 | ППТ-041.01.628 | Ось |
Загрузка ...
|
|
| 22 | ППТ-041.01.240 | Тяга |
Загрузка ...
|
|
| 23 | ППТ-041.01.629 | Втулка |
Загрузка ...
|
|
| 24 | [Шплинт 4х35.019 ГОСТ397-79] | Шплинт 4х35.019 ГОСТ397-79 |
Загрузка ...
|
|
| 25 | 36.13.044 | Игла |
Загрузка ...
|
|
| 25 | ППТ-041.01.2804 | Игла |
Загрузка ...
|
|
| 26 | ППТ-041.01.648 | Скоба |
Загрузка ...
|
|
| 27 | ППТ-041.01.005 | Глазок |
Загрузка ...
|
|
| 28 | ППТ-041.01.920 | Опора |
Загрузка ...
|
|
| 29 | [Гайка М6-6Н ТУ23.4617472.08-92] | Гайка М6-6Н ТУ23.4617472.08-92 |
Загрузка ...
|
|
| 30 | ППТ-041.01.220 | Труба |
Загрузка ...
|
|
| 31 | [Гайка М10-6Н ТУ23.4617472.08-92] | Гайка М10-6Н ТУ23.4617472.08-92 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
