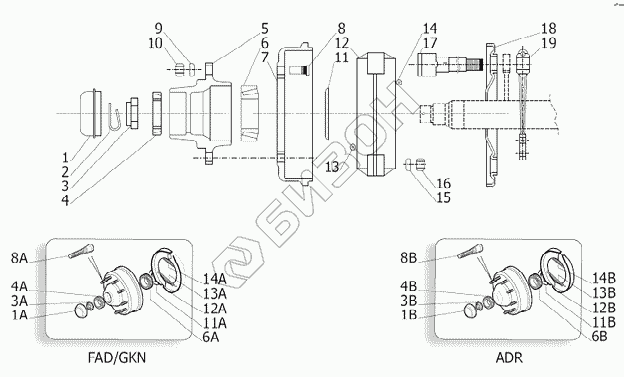

Графический каталог запасных частей к технике: Клевер ППТ-1270 "Tukan Max". Таблица 23
1a
1b
3a
3b
4a
4b
6a
6b
8a
8b
8b
11a
11b
12a
12b
13a
13b
14a
14b
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1a | SR01024B-0/001 | Колпак |
Загрузка ...
|
|
| 1b | SR01024B-1/001 | Колпак |
Загрузка ...
|
|
| 2a | SR01024B-0/002 | Шплинт |
Загрузка ...
|
|
| 2b | SR01024B-1/002 | Шплинт |
Загрузка ...
|
|
| 3a | SR01024B-0/003 | Муфта |
Загрузка ...
|
|
| 3b | SR01024B-1/003 | Муфта |
Загрузка ...
|
|
| 4a | SR01024B-0/004 | Вкладыш |
Загрузка ...
|
|
| 4b | SR01024B-1/004 | Вкладыш |
Загрузка ...
|
|
| 5a | SR01024B-0/005 | Втулка |
Загрузка ...
|
|
| 5b | SR01024B-1/005 | Втулка |
Загрузка ...
|
|
| 6a | SR01024B-0/006 | Вкладыш |
Загрузка ...
|
|
| 6b | SR01024B-1/006 | Вкладыш |
Загрузка ...
|
|
| 7a | SR01024B-0/007 | Цилиндр |
Загрузка ...
|
|
| 7b | SR01024B-1/007 | Цилиндр |
Загрузка ...
|
|
| 8a | SR01024B-0/008 | Призонный болт |
Загрузка ...
|
|
| 8b | SR01024B-1/008 | Призонный болт |
Загрузка ...
|
|
| 9a | SR01024B-0/009 | Шайба |
Загрузка ...
|
|
| 9b | SR01024B-1/009 | Шайба |
Загрузка ...
|
|
| 10a | SR01024B-0/010 | Муфта |
Загрузка ...
|
|
| 10b | SR01024B-1/010 | Муфта |
Загрузка ...
|
|
| 11a | SR01024B-0/011 | Кольцо |
Загрузка ...
|
|
| 11b | SR01024B-1/011 | Кольцо |
Загрузка ...
|
|
| 12a | SR01024B-0/012 | Тормозная система |
Загрузка ...
|
|
| 12b | SR01024B-1/012 | Тормозная система |
Загрузка ...
|
|
| 13a | SR01024B-0/013 | Пружина |
Загрузка ...
|
|
| 13b | SR01024B-1/013 | Пружина |
Загрузка ...
|
|
| 14a | SR01024B-0/014 | Пружина |
Загрузка ...
|
|
| 14b | SR01024B-1/014 | Пружина |
Загрузка ...
|
|
| 15a | SR01024B-0/015 | Шайба |
Загрузка ...
|
|
| 15b | SR01024B-1/015 | Шайба |
Загрузка ...
|
|
| 16a | SR01024B-0/016 | Муфта |
Загрузка ...
|
|
| 16b | SR01024B-1/016 | Муфта |
Загрузка ...
|
|
| 17a | SR01024B-0/017 | Шпиндель |
Загрузка ...
|
|
| 17b | SR01024B-1/017 | Шпиндель |
Загрузка ...
|
|
| 18a | SR01024B-0/018 | Пластина |
Загрузка ...
|
|
| 18b | SR01024B-1/018 | Пластина |
Загрузка ...
|
|
| 19a | SR01024B-0/019 | Тормозной рычаг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
