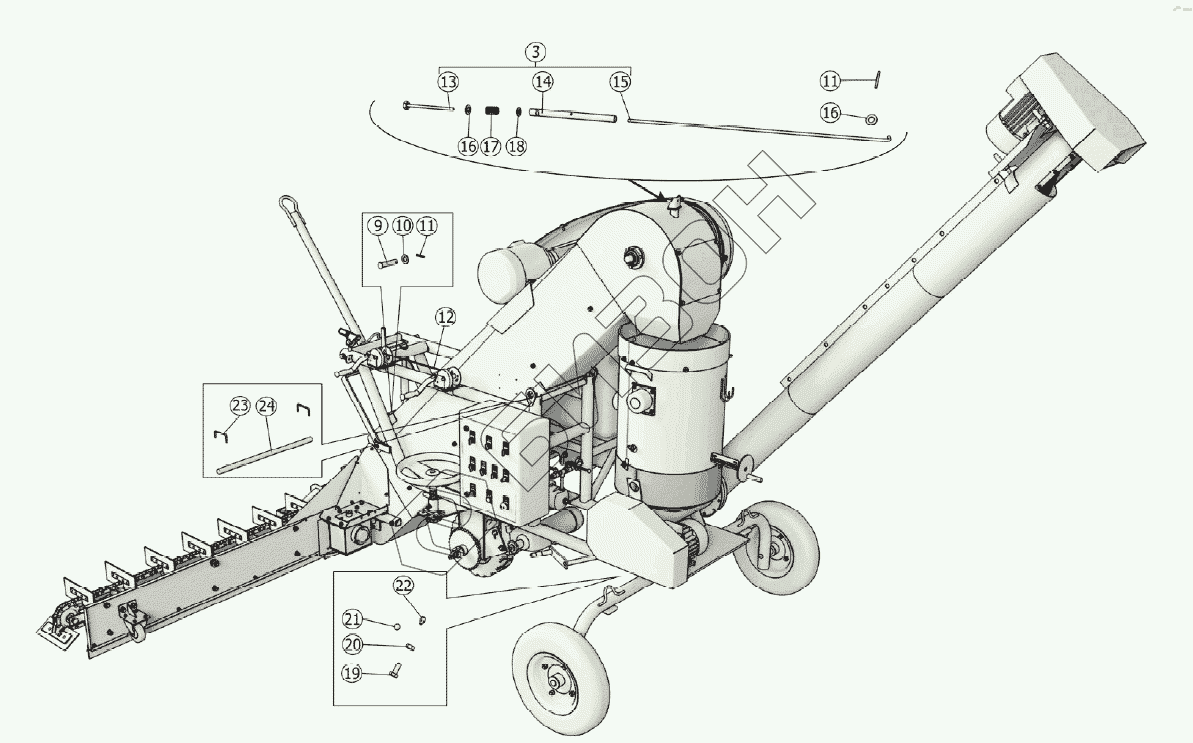

Графический каталог запасных частей к технике: Клевер ПСМ-25М-01. Общий вид ПСМ-25М-01
1
3
9
10
11
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | МЗС-ПСМ-02.201.000 | Бак |
Загрузка ...
|
|
| 2 | МЗС-90.03.000 | Транспортер загрузочный |
Загрузка ...
|
|
| 3 | МЗС-90.00.050 | Растяжка |
Загрузка ...
|
|
| 4 | ПСМ-25.08.180 | Приставка протравливающая |
Загрузка ...
|
|
| 5 | МЗС-90.01.000-02 | Рама |
Загрузка ...
|
|
| 6 | ПСМ-25М.01.301.000 | Пульт управления |
Загрузка ...
|
|
| 7 | МЗС-90.00.001 | Канат 2.9-Г-В-ОС-Л-Р |
Загрузка ...
|
|
| 8 | МЗС-90.00.002 | Канат 2.9-Г-В-ОС-Л-Р |
Загрузка ...
|
|
| 9 | Ось6-12b.12х55.35 | Ось 6-12b.12х55.35 |
Загрузка ...
|
|
| 10 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 11 | Шплинт3,2х20.019 | Шплинт 3,2х20.019 |
Загрузка ...
|
|
| 12 | МЗС-90.00.003 | Канат |
Загрузка ...
|
|
| 13 | МЗС-90.00.060 | Болт специальный |
Загрузка ...
|
|
| 14 | МЗС-90.00.070 | Талреп |
Загрузка ...
|
|
| 15 | МЗС-90.00.602 | Тяга |
Загрузка ...
|
|
| 16 | С14.01.019 | Шайба |
Загрузка ...
|
|
| 17 | ППТ-041.07.619А | Пружина |
Загрузка ...
|
|
| 18 | МЗС-90.00.606 | Шайба |
Загрузка ...
|
|
| 19 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 20 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 21 | Шарик10.319-60 | Шарик 10.319-60 |
Загрузка ...
|
|
| 22 | Масленка1.2.Ц6хр | Масленка 1.2 .Ц6хр |
Загрузка ...
|
|
| 23 | МЗС-90.00.608 | Фиксатор |
Загрузка ...
|
|
| 24 | МЗС-90.00.607 | Ось |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
