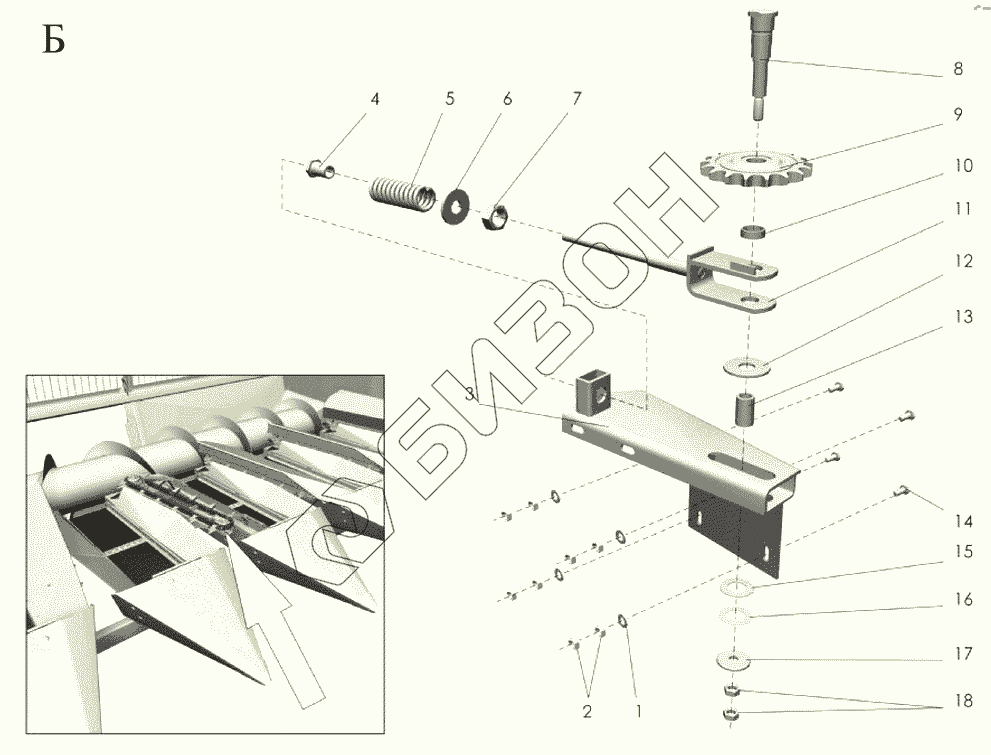

Графический каталог запасных частей к технике: Клевер ПСП-10МГ "Falcon". Лифтер левый (натяжная звездочка)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 [Шайба С8.01.019 ГОСТ11371-78] Шайба С8.01.019 ГОСТ11371-78
Загрузка ...
2 [Гайка М8-6Н.6.019 ГОСТ5915-70] Гайка М8-6Н.6.019 ГОСТ5915-70
Загрузка ...
3 ПСП-10М.01.03.130Б Опора
Загрузка ...
4 54-62172 Втулка направляющая
Загрузка ...
5 54-60079 Пружина
Загрузка ...
6 [Шайба С16.01.019 ГОСТ11371-78] Шайба С16.01.019 ГОСТ11371-78
Загрузка ...
7 [Гайка М16-6Н.6.019 ГОСТ5915-70] Гайка М16-6Н.6.019 ГОСТ5915-70
Загрузка ...
8 ПСП-10.01.03.604 Ось
Загрузка ...
9 54-2-48-1 Звездочка натяжная
Загрузка ...
10 54-80783Б Втулка
Загрузка ...
11 ПСП-10М.01.03.270 Вилка
Загрузка ...
12 [Шайба С16х3.01.016 ГОСТ6958-78] Шайба С16х3.01.016 ГОСТ6958-78
Загрузка ...
13 ПСП-10.01.01.803 Втулка
Загрузка ...
14 [Болт М8-6gх25.88.35.019 ГОСТ7798-70] Болт М8-6gх25.88.35.019 ГОСТ7798-70
Загрузка ...
15 ПСП-10М.01.03.436 Шайба
Загрузка ...
16 ПСП-10М.01.03.436-01 Шайба
Загрузка ...
17 ПСП-10.01.03.428 Шайба
Загрузка ...
18 [Гайка М10-6Н.6.019 ГОСТ5915-70] Гайка М10-6Н.6.019 ГОСТ5915-70
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
