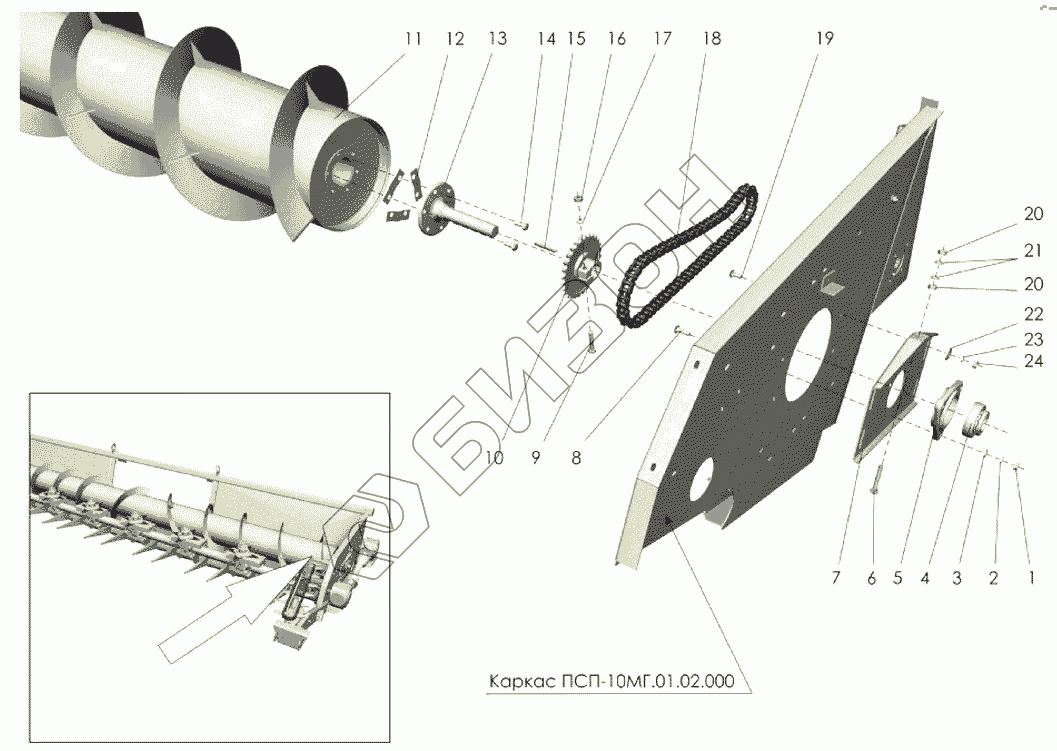

Графический каталог запасных частей к технике: Клевер ПСП-10МГ "Falcon". Шнек (вид слева)
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 2 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 3 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 4 | 1680207ЕК10Т2С17 | Подшипник |
Загрузка ...
|
|
| 5 | Н.027.105 | Корпус подшипника |
Загрузка ...
|
|
| 6 | [Болт М10х70.46.019 ГОСТ7802-81] | Болт М10х70.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 7 | ПСП-10.01.01.418 | Фланец |
Загрузка ...
|
|
| 8 | [Болт М10х35.46.019 ГОСТ7802-81] | Болт М10х35.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 9 | [Болт М12-6gх65.58.019 ГОСТ7798-70] | Болт М12-6gх65.58.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 10 | ПСП-10МГ.01.01.050 | Звездочка |
Загрузка ...
|
|
| 11 | ПСП-10МГ.01.01.030 | Шнек |
Загрузка ...
|
|
| 12 | ПСП-10.01.01.498 | Прокладка регулировочная |
Загрузка ...
|
|
| 12 | 498-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 13 | ПСП-10МГ.01.01.607 | Цапфа |
Загрузка ...
|
|
| 14 | [Болт М12-6gх30.58.019 ГОСТ7798-70] | Болт М12-6gх30.58.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 15 | [Шпонка 10х8х70 ГОСТ23360-78] | Шпонка 10х8х70 ГОСТ23360-78 |
Загрузка ...
|
|
| 16 | [Гайка М12-6Н.5.019 ГОСТ5915-70] | Гайка М12-6Н.5.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 17 | [Шайба 12Т.65Г.019 ГОСТ6402-70] | Шайба 12Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 18 | [Цепь ПР-19,05-31,8 75зв. ГОСТ13568-97] | Цепь ПР-19,05-31,8 75зв. ГОСТ13568-97 |
Загрузка ...
|
|
| 19 | [Болт М10х25.46.019 ГОСТ7802-81] | Болт М10х25.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 20 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 21 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 22 | [Шайба С10х3.01.019 ГОСТ6958-78] | Шайба С10х3.01.019 ГОСТ6958-78 |
Загрузка ...
|
|
| 23 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 24 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
