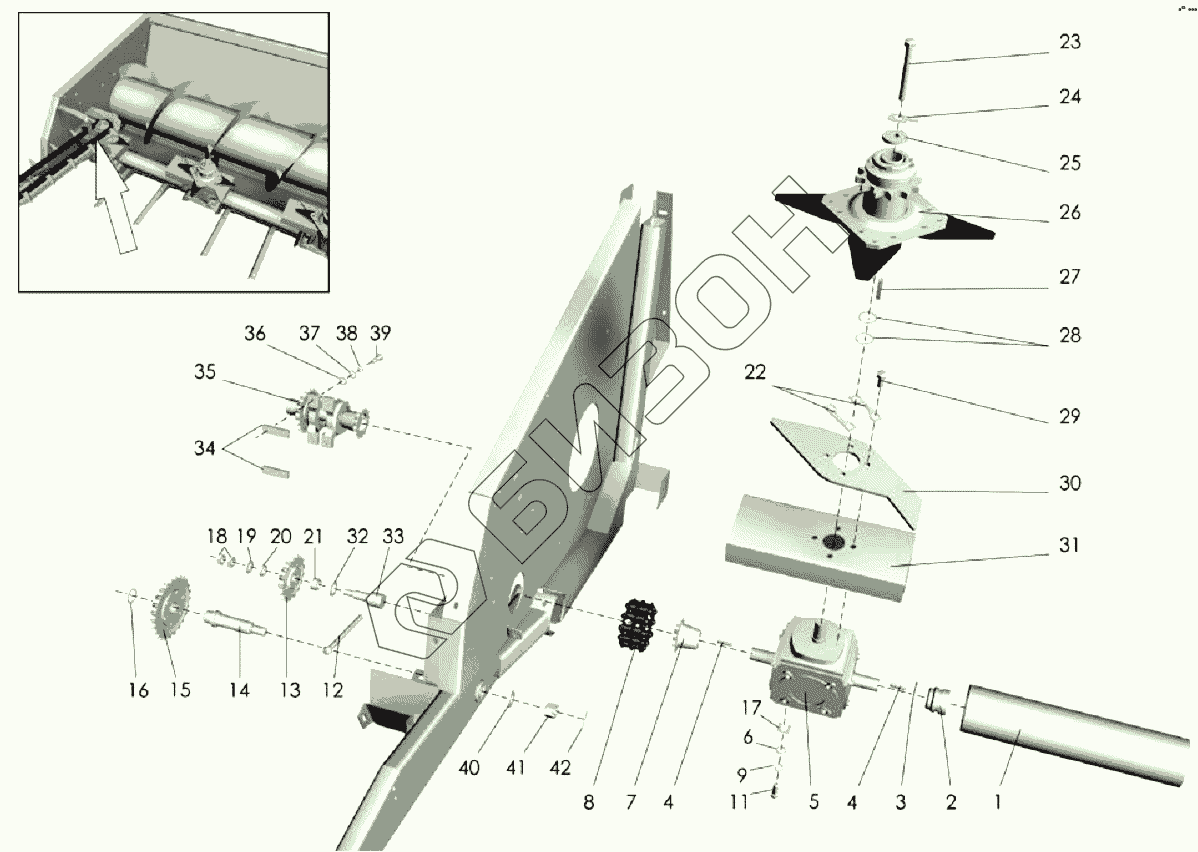

Графический каталог запасных частей к технике: Клевер ПСП-10МУ "Falcon". Корпус жатки (привод)
1
2
3
4
4
5
6
7
7
8
9
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ПСХ-01.480 | Валик |
Загрузка ...
|
|
| 2 | ПСХ-03.003 | Венец |
Загрузка ...
|
|
| 3 | ПСХ-01.021 | Кольцо прижимное |
Загрузка ...
|
|
| 4 | 8х7х35 | Шпонка |
Загрузка ...
|
|
| 5 | ПСП-10МГ.01.01.070 | Редуктор |
Загрузка ...
|
|
| 6 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 7 | ПСП-10М.01.01.570 | Полумуфта |
Загрузка ...
|
|
| 7 | ПСП-10.01.01.604 | Полумуфта |
Загрузка ...
|
|
| 8 | 2ПР-15,875-45,4 | Цепь |
Загрузка ...
|
|
| 9 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 11 | М12-6дх25.88.019 | Болт |
Загрузка ...
|
|
| 12 | М10-6дх150.88.019 | Болт |
Загрузка ...
|
|
| 13 | 54-2-48-1 | Звездочка натяжная |
Загрузка ...
|
|
| 14 | ПСП-10МУ.01.01.608 | Вал |
Загрузка ...
|
|
| 15 | ПСП-10М.01.01.580 | Звездочка |
Загрузка ...
|
|
| 16 | А30 | Кольцо |
Загрузка ...
|
|
| 17 | ПСХ-01.398А | Шайба |
Загрузка ...
|
|
| 17 | ПСХ-01.398А-01 | Шайба |
Загрузка ...
|
|
| 18 | М14-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 19 | С14х3.01.019 | Шайба |
Загрузка ...
|
|
| 20 | 54-80783Б | Втулка |
Загрузка ...
|
|
| 21 | 54-80783Б | Втулка |
Загрузка ...
|
|
| 22 | ПСП-10М.01.01.511А | Планка стопорная |
Загрузка ...
|
|
| 23 | М10-6дх90.88.019 | Болт |
Загрузка ...
|
|
| 24 | ПСП-10.01.01.508 | Шайба стопорная |
Загрузка ...
|
|
| 25 | ПСП-10.01.01.618 | Шайба |
Загрузка ...
|
|
| 26 | ПСП-10М.01.01.130 | Аппарат режущий |
Загрузка ...
|
|
| 27 | 8х7х45 | Шпонка |
Загрузка ...
|
|
| 28 | ПСХ-03.013 | Пластина регулировочная |
Загрузка ...
|
|
| 29 | М10-6дх25.88.019 | Болт |
Загрузка ...
|
|
| 30 | ПСП-10.01.01.401Б | Противорез |
Загрузка ...
|
|
| 31 | ПСП-10МГ.01.01.440-04 | Щиток |
Загрузка ...
|
|
| 32 | 20х3.01.019 | Шайба |
Загрузка ...
|
|
| 33 | ПСП-10.01.03.604 | Ось |
Загрузка ...
|
|
| 34 | ПСП-10МУ.01.01.407 | Брусок |
Загрузка ...
|
|
| 35 | ПСП-10МУ.01.01.110 | Привод редукторов |
Загрузка ...
|
|
| 36 | ПСХ-01.398А-01 | Шайба |
Загрузка ...
|
|
| 37 | ПСХ-01.398А | Шайба |
Загрузка ...
|
|
| 38 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 39 | М10-6дх40.88.019 | Болт |
Загрузка ...
|
|
| 40 | С20.01.019 | Шайба |
Загрузка ...
|
|
| 41 | М20-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 42 | 4х35 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
