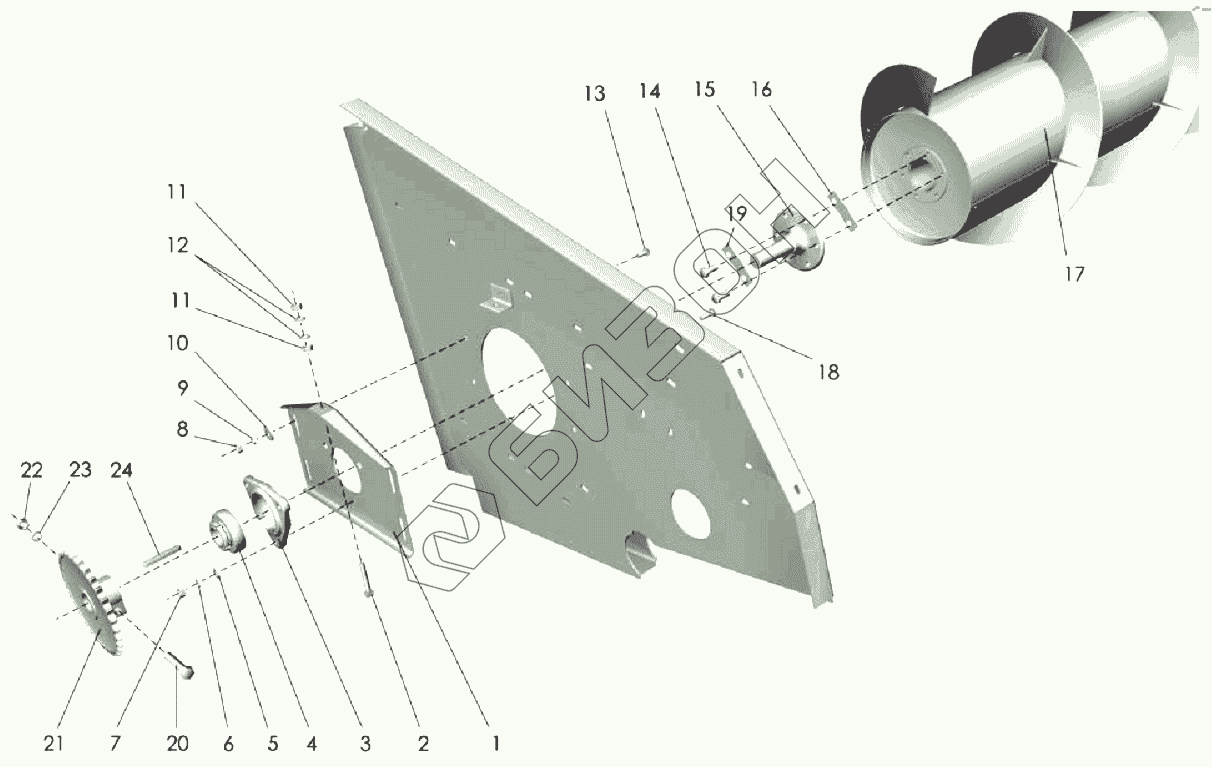

Графический каталог запасных частей к технике: Клевер ПСП-10МУ "Falcon". Шнек (вид справа)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ПСП-10.01.01.418А | Пластина |
Загрузка ...
|
|
| 2 | М10х70.46.019 | Болт |
Загрузка ...
|
|
| 3 | Н.027.105 | Корпус подшипника |
Загрузка ...
|
|
| 4 | 1680207ЕК10Т2С17 | Подшипник |
Загрузка ...
|
|
| 5 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 6 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 7 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 8 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 9 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 10 | С10х3.01.019 | Шайба |
Загрузка ...
|
|
| 11 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 12 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 13 | М10х25.46.019 | Болт |
Загрузка ...
|
|
| 14 | М12-6дх30.58.019 | Болт |
Загрузка ...
|
|
| 15 | ПСП-10МУ.01.01.601А | Цапфа |
Загрузка ...
|
|
| 16 | РСМ-10.01.01.498 | Прокладка регулировочная |
Загрузка ...
|
|
| 16 | 498-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 17 | ПСП-10МГ.01.01.030 | Шнек |
Загрузка ...
|
|
| 18 | М10х35.46.019 | Болт |
Загрузка ...
|
|
| 19 | РСМ-10.01.01.494А | Прокладка |
Загрузка ...
|
|
| 20 | М12-6дх65.58.019 | Болт |
Загрузка ...
|
|
| 21 | ПСП-10МУ.01.01.220 | Звездочка |
Загрузка ...
|
|
| 22 | М12-6Н.5.019 | Гайка |
Загрузка ...
|
|
| 23 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 24 | 10х8х70 | Шпонка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
