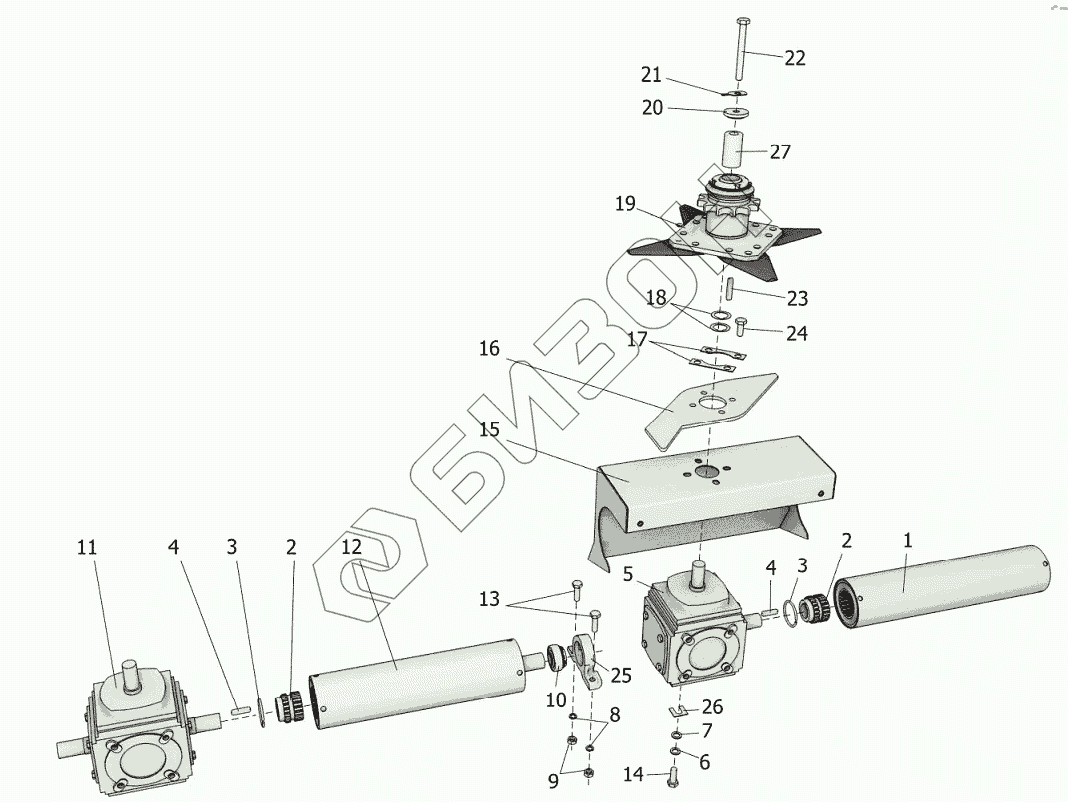

Графический каталог запасных частей к технике: Клевер ПСП-810. Корпус жатки (привод, центр)
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ПСХ-01.480 | Валик |
Загрузка ...
|
|
| 2 | ПСХ-03.003 | Венец |
Загрузка ...
|
|
| 3 | ПСХ-01.021 | Кольцо прижимное |
Загрузка ...
|
|
| 4 | 8x7x35 | Шпонка |
Загрузка ...
|
|
| 5 | 9.259.150.10 | Редуктор |
Загрузка ...
|
|
| 6 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 7 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 8 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 9 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 10 | 1680204АЕК10С17 | Подшипник |
Загрузка ...
|
|
| 11 | ПСП-10МГ.01.01.080 | Редуктор |
Загрузка ...
|
|
| 12 | ПСП-10.01.01.310 | Валец |
Загрузка ...
|
|
| 13 | М10-6gx35.88.019 | Болт |
Загрузка ...
|
|
| 14 | М12-6gx25.88.019 | Болт |
Загрузка ...
|
|
| 15 | ПСП-10МГ.01.01.440В-01 | Щиток |
Загрузка ...
|
|
| 16 | ПСП-10.01.01.401Б | Противорез |
Загрузка ...
|
|
| 17 | ПСП-10.01.01.511 | Шайба стопорная |
Загрузка ...
|
|
| 18 | ПСХ-03.013 | Пластина регулировочная |
Загрузка ...
|
|
| 19 | ПСП-10.01.01.130 | Аппарат режущий |
Загрузка ...
|
|
| 20 | ПСП-10.01.01.618 | Шайба |
Загрузка ...
|
|
| 21 | ПСП-10.01.01.508 | Шайба стопорная |
Загрузка ...
|
|
| 22 | М10-6gx90.88.019 | Болт |
Загрузка ...
|
|
| 23 | 8x7x45 | Шпонка |
Загрузка ...
|
|
| 24 | М10-6gx25.88.019 | Болт |
Загрузка ...
|
|
| 25 | Н.027.002 | Подшипниковая опора |
Загрузка ...
|
|
| 26 | ПСХ-01.398 | Шайба |
Загрузка ...
|
|
| 26 | ПСХ-01.398-01 | Шайба |
Загрузка ...
|
|
| 27 | ПСП-810.01.01.607 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
