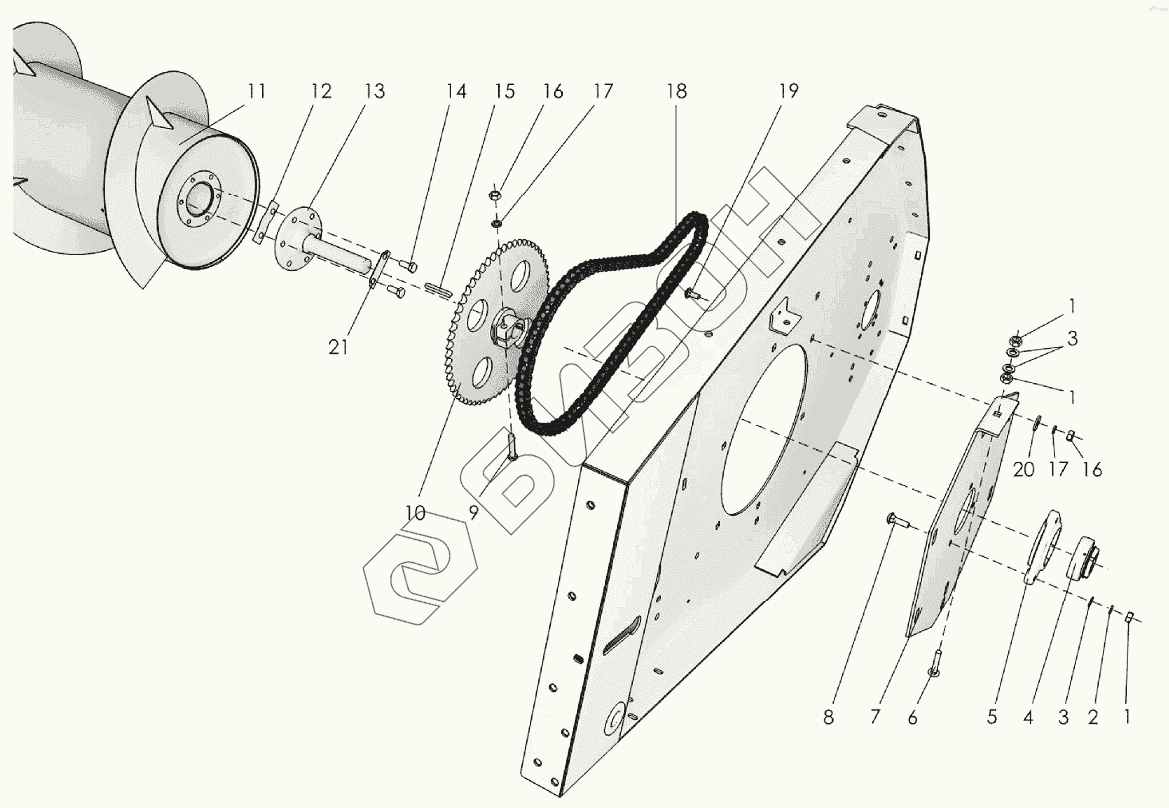

Графический каталог запасных частей к технике: Клевер ПСП-810. Шнек (вид слева)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
1
2
3
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
16
17
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 М10-6Н.6.019 Гайка
Загрузка ...
2 10Т.65Г.019 Шайба
Загрузка ...
3 С10.01.019 Шайба
Загрузка ...
4 1680207ЕК10Т2С17 Подшипник
Загрузка ...
5 Н.027.105 Корпус подшипника
Загрузка ...
6 М10-6gх7070.88.019 Болт
Загрузка ...
7 ПСП-810.01.01.401А Фланец
Загрузка ...
8 М10x35.46.019 Болт
Загрузка ...
9 М12-6gx65.58.019 Болт
Загрузка ...
10 ПСП-1210.01.01.300 Звездочка
Загрузка ...
11 ПСП-810.01.01.030 Шнек
Загрузка ...
12 РСМ-10.08.01.498 Прокладка регулировочная
Загрузка ...
12 РСМ-10.08.01.498-01 Прокладка регулировочная
Загрузка ...
13 ПСП-810.01.01.060 Цапфа
Загрузка ...
14 М12-6gx30.58.019 Болт
Загрузка ...
15 10x8x70 Шпонка
Загрузка ...
16 М12-6Н.5.019 Гайка
Загрузка ...
17 12Т.65Г.019 Шайба
Загрузка ...
18 ПР-19,05-31,8 Цепь
Загрузка ...
19 М12x30.46.019 Болт
Загрузка ...
20 С12.01.019 Шайба
Загрузка ...
21 РСМ-10.08.01.494А Пластина стопорная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
